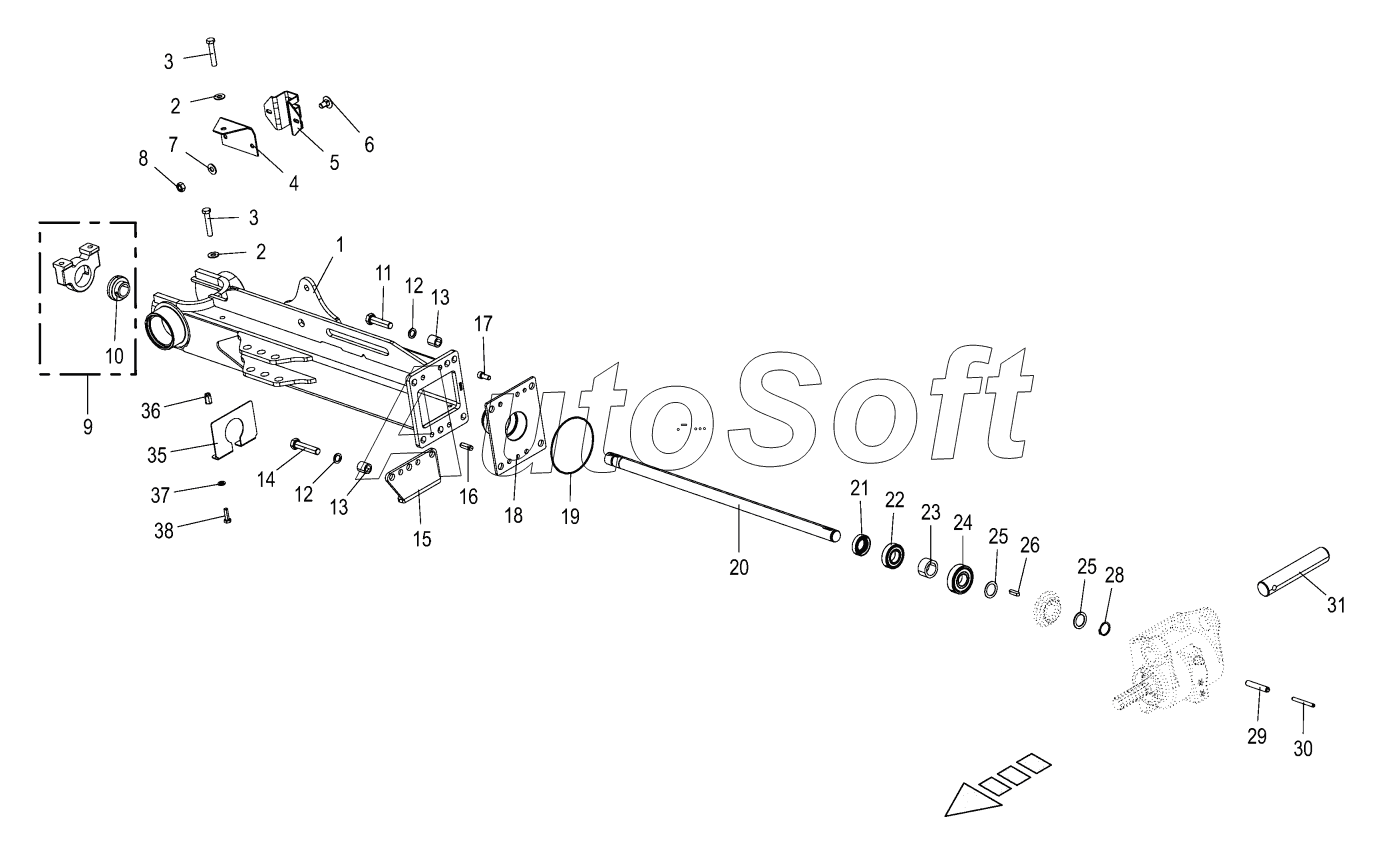

Каталог запасных частей к технике: KRONE ActiveMow R320 (2018). Supporting beam
/3.gif)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
28
29
30
31
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Carrying bar | |
| 2 | 0***1 | Detent edged washer | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***2 | Support | |
| 5 | 0***3 | Illumination support-back | |
| 6 | 0***1 | Coach bolt | |
| 7 | 0***1 | Detent edged washer | |
| 8 | 0***0 | Hex nut | |
| 9 | 0***0 | Pillow block bearing | |
| 10 | 0***1 | Grooved ball bearing | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 0***1 | Spacer bushing | |
| 14 | 0***2 | Hex head bolt | |
| 15 | 2***0 | Support jack | |
| 16 | 0***0 | Cyl. pin | |
| 17 | 0***1 | Allen screw | |
| 18 | 0***3 | Gearbox cover | |
| 19 | 0***0 | O-ring | |
| 20 | 0***5 | Drive shaft | |
| 21 | 0***5 | Radial-shaft sealing ring | |
| 22 | 0***1 | Grooved ball bearing | |
| 23 | 0***0 | Spacer bushing | |
| 24 | 0***0 | Grooved ball bearing | |
| 25 | 0***0 | Shim ring | |
| 25 | 0***1 | Shim ring | |
| 25 | 0***0 | Shim ring | |
| 26 | 0***1 | Fit-in key | |
| 27 | 0***0 | Bevel wheel | |
| 28 | 0***1 | Circlip | |
| 29 | 0***2 | Roll pin | |
| 30 | 0***2 | Roll pin | |
| 31 | 0***1 | Gearbox axle | |
| 35 | 2***0 | Bulkhead plate | |
| 36 | 9***0 | Hexagon blind rivet nut | |
| 37 | 0***1 | Washer | |
| 38 | 0***0 | Hex head bolt |
