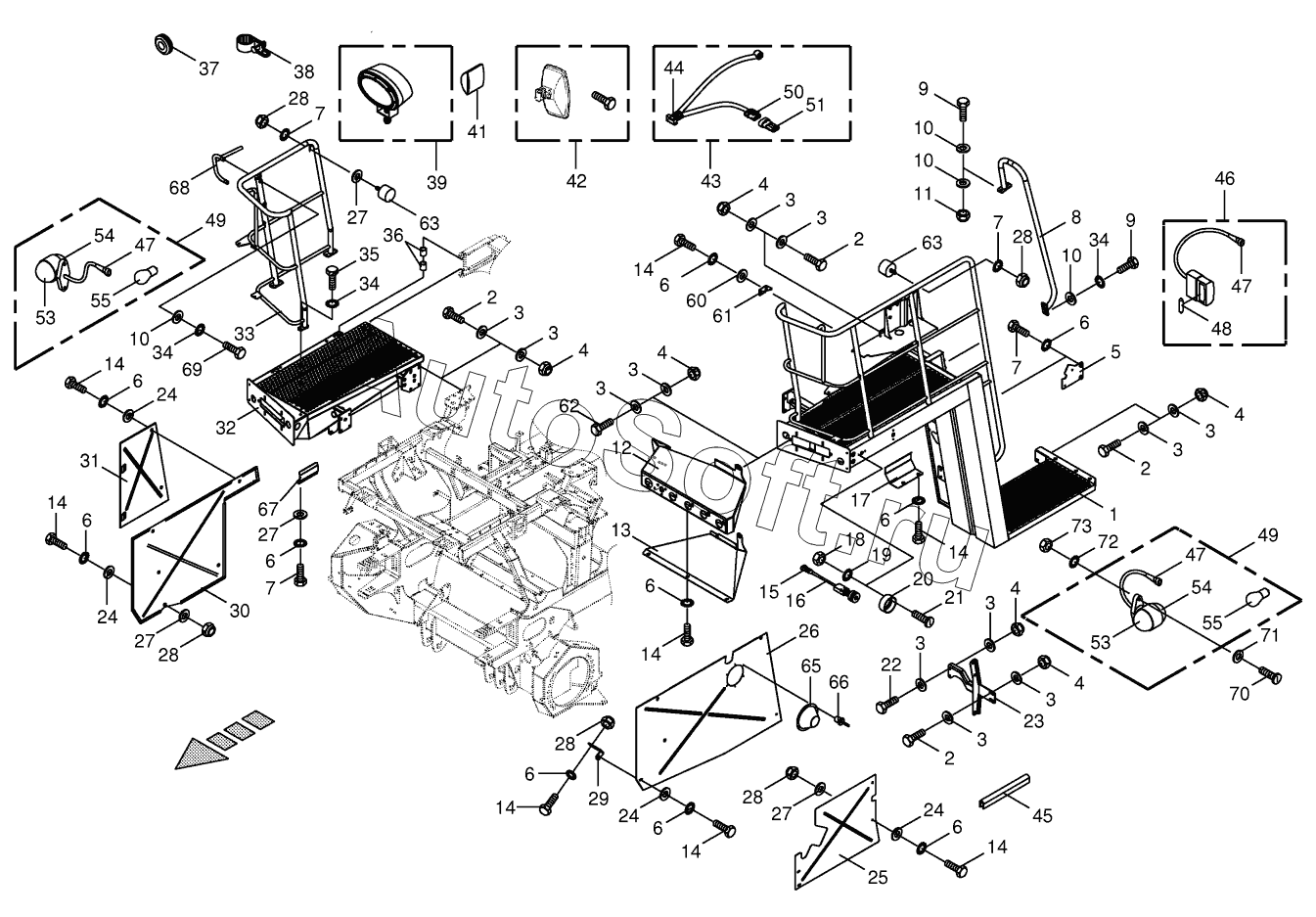

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Cab access left / platform right
270164480
50
49
49
48
47
47
47
46
45
44
43
51
270164490
270011770
42
41
9247670
39
38
37
65
73
72
71
70
69
68
67
66
36
63
63
62
61
60
55
55
54
54
53
53
10
10
10
10
18
17
16
15
14
14
14
14
14
14
14
14
13
12
11
19
9
9
8
7
7
7
7
6
6
6
6
6
6
6
6
6
6
5
4
4
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
27
27
27
27
35
34
34
34
33
32
31
30
29
29
28
28
28
28
28
1
26
25
24
24
24
24
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270011770 | 2***0 | Rear view mirror-right | |
| 270164480 | 2***0 | Cover plug | |
| 270164490 | 2***0 | Cover for mirror | |
| 9247670 | 9***0 | Bulb | |
| 1 | 2***0 | Ascendency-left | |
| 2 | 9***0 | Hex head bolt | |
| 3 | 9***0 | Washer | |
| 4 | 9***0 | Locknut | |
| 5 | 2***0 | Lamp support -left | |
| 6 | 9***1 | Detent edged washer | |
| 7 | 9***0 | Hex head bolt | |
| 8 | 2***3 | Handrail-left | |
| 9 | 9***0 | Hex head bolt | |
| 10 | 9***0 | Washer | |
| 11 | 9***0 | Locknut | |
| 12 | 2***1 | Plug panel | |
| 13 | 2***1 | Splash guard | |
| 14 | 9***0 | Hex head bolt | |
| 15 | 3***0 | Coupling socket-3-pole | |
| 16 | 3***2 | Instantanequs cut-out switch | |
| 17 | 2***0 | Switch protection | |
| 18 | 9***0 | Hex nut | |
| 19 | 9***1 | Detent edged washer | |
| 20 | 2***0 | Switch protection | |
| 21 | 9***1 | Allen screw | |
| 22 | 9***0 | Hex head bolt | |
| 23 | 2***2 | Platform retainer | |
| 24 | 9***0 | Washer | |
| 25 | 2***0 | Guard plate-left | |
| 26 | 2***0 | Guard plate-left | |
| 27 | 9***0 | Washer | |
| 28 | 9***0 | Locknut | |
| 29 | 2***1 | Screwing angle | |
| 30 | 2***0 | Guard plate-right | |
| 31 | 2***1 | Cover-right | |
| 32 | 2***1 | Platform-right | |
| 33 | 2***1 | Handrail-right | |
| 34 | 9***1 | Detent edged washer | |
| 35 | 9***0 | Hex head bolt | |
| 36 | 9***0 | Bearing bush | |
| 37 | 9***0 | Guidance sleeve | |
| 38 | 9***0 | Screwless corrugatend tube | |
| 39 | 2***0 | Work light | |
| 41 | 2***0 | Blind angle mirror-heated | |
| 42 | 2***0 | Rear view mirror-left | |
| 43 | 2***0 | Cable-for rear view mirror | |
| 44 | 3***0 | Plug-10-pole | |
| 45 | 9***0 | Edge protection-Id.-no.= 1m | |
| 46 | 3***4 | Lighting-left | |
| 47 | 3***0 | Coupling socket-2-pole | |
| 48 | 9***0 | Singel filament buld | |
| 49 | 3***1 | Side light | |
| 50 | 3***0 | Plug-3-pole | |
| 51 | 3***0 | Blind-pin casing-3-pole | |
| 53 | 2***0 | Pane-white | |
| 54 | 2***0 | Pane-red | |
| 55 | 9***0 | Singel filament buld | |
| 60 | 9***0 | Washer | |
| 61 | 2***0 | Support | |
| 62 | 9***0 | Hex head bolt | |
| 63 | 9***0 | Rubber pad | |
| 65 | 2***0 | Cover | |
| 66 | 9***0 | Blind rivet | |
| 67 | 2***0 | Cover plate | |
| 68 | 2***0 | Mirror support | |
| 69 | 9***0 | Hex head bolt | |
| 70 | 9***0 | Allen screw | |
| 71 | 9***1 | Washer | |
| 72 | 9***0 | Spring washer | |
| 73 | 9***1 | Hex nut |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
