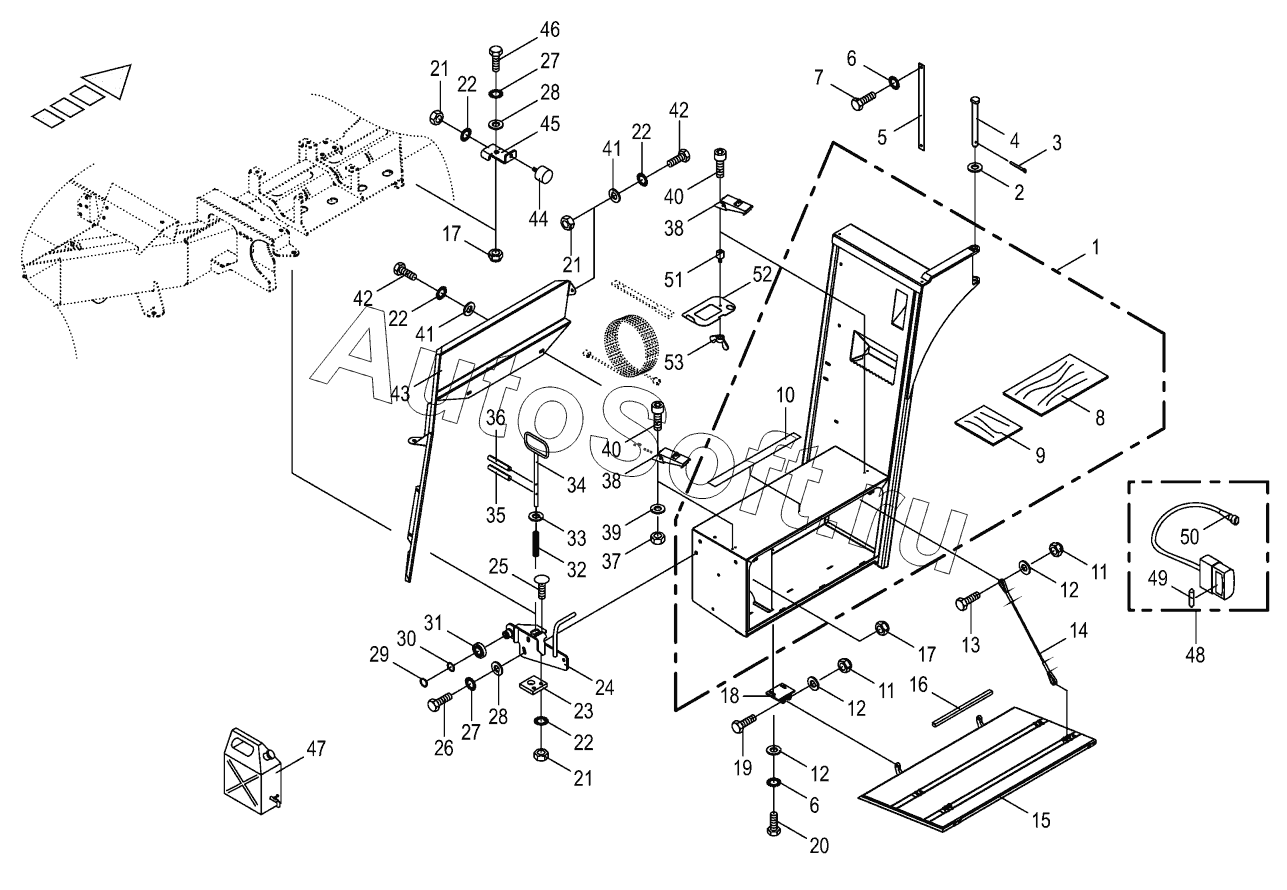

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Tool box - pivoting
1
2
3
4
5
6
6
7
8
9
10
11
11
12
12
12
13
14
15
9394041
16
17
17
18
19
20
21
21
21
22
22
22
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
38
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
51
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9394041 | 9***1 | Locking tab | |
| 1 | 2***1 | Tool box | |
| 2 | 9***1 | Shim ring | |
| 3 | 9***1 | Cotter pin | |
| 4 | 2***1 | Bearing bolt | |
| 5 | 3***0 | Bonding braid | |
| 6 | 9***1 | Detent edged washer | |
| 7 | 9***0 | Hex head bolt | |
| 8 | 2***2 | Mat-big | |
| 9 | 2***2 | Mat-small | |
| 10 | 9***1 | Locking tab | |
| 11 | 9***0 | Locknut | |
| 12 | 9***0 | Washer | |
| 13 | 9***0 | Hex head bolt | |
| 14 | 2***0 | Tag line without thimble | |
| 15 | 2***2 | Cover | |
| 16 | 9***1 | Rubber profile-Id.-no.= 1m | |
| 17 | 9***0 | Locknut | |
| 18 | 2***2 | Hinge plate | |
| 19 | 9***0 | Hex head bolt | |
| 20 | 9***0 | Hex head bolt | |
| 21 | 9***0 | Hex nut | |
| 22 | 9***1 | Detent edged washer | |
| 23 | 2***1 | Bolt plate | |
| 24 | 2***0 | Stop lever | |
| 25 | 9***2 | Coach bolt | |
| 26 | 9***0 | Hex head bolt | |
| 27 | 9***1 | Detent edged washer | |
| 28 | 9***1 | Washer | |
| 29 | 9***0 | Circlip | |
| 30 | 9***0 | Shim ring | |
| 31 | 9***0 | Runner | |
| 32 | 2***1 | Pressure spring | |
| 33 | 9***1 | Washer | |
| 34 | 2***2 | Securing lever | |
| 35 | 9***2 | Roll pin | |
| 36 | 9***2 | Roll pin | |
| 37 | 9***1 | Hex nut | |
| 38 | 9***0 | Clamping lock | |
| 39 | 9***1 | Washer | |
| 40 | 9***0 | Allen screw | |
| 41 | 9***0 | Washer | |
| 42 | 9***0 | Hex head bolt | |
| 43 | 2***0 | Guard | |
| 44 | 9***0 | Rubber pad | |
| 45 | 3***0 | Support | |
| 46 | 9***0 | Hex head bolt | |
| 47 | 9***0 | Water tank | |
| 48 | 3***4 | Lighting-right | |
| 49 | 9***0 | Singel filament buld | |
| 50 | 3***0 | Coupling socket-2-pole | |
| 51 | 2***0 | Thread block | |
| 52 | 2***0 | Locking plate | |
| 53 | 9***1 | Nut |
