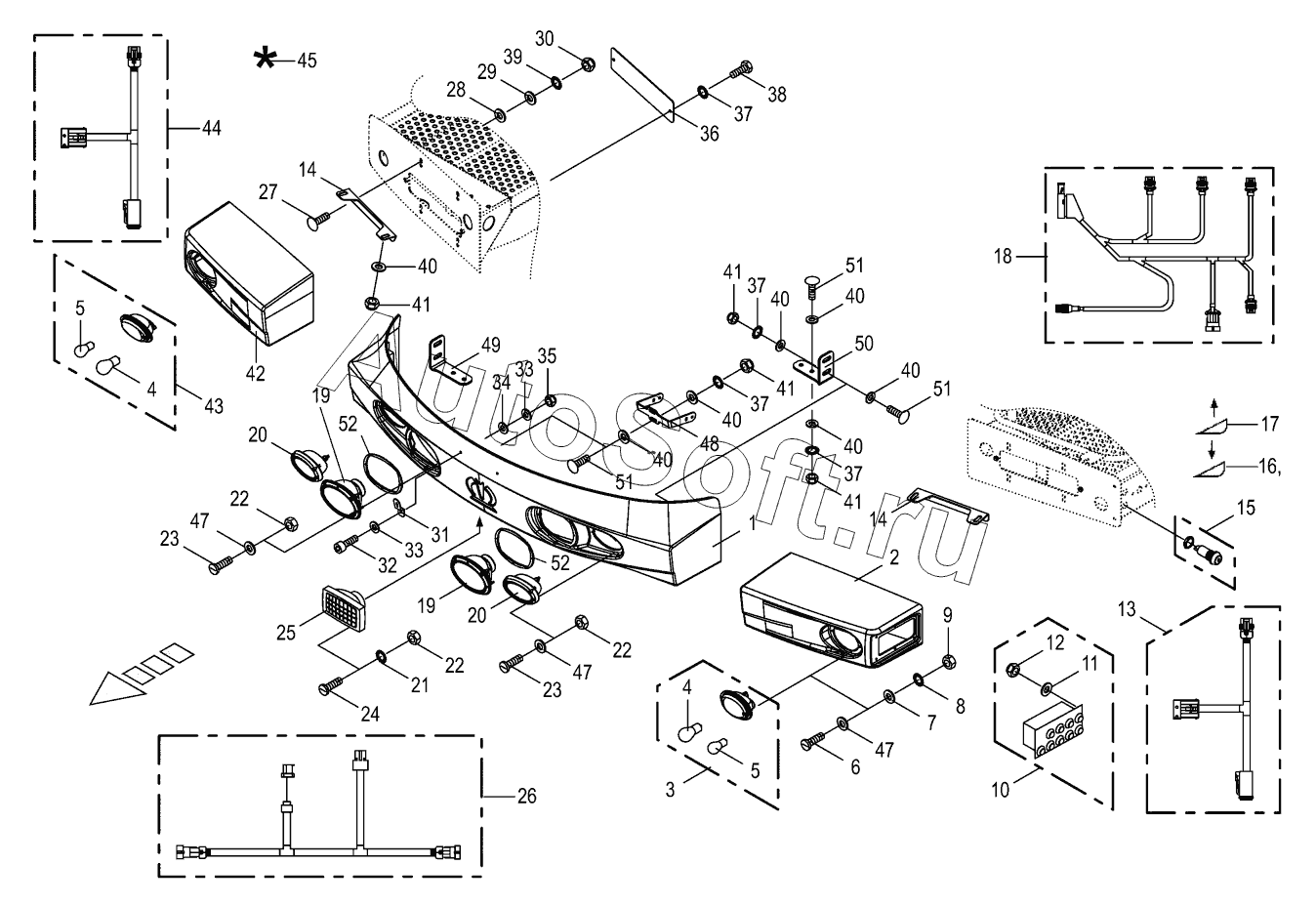

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Front panel / Headlight
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
9247140
9247140
200832660
200832660
20
20
9246880
9246880
21
22
22
22
23
23
900013880
900013880
24
25
9246880
26
27
28
29
30
31
32
33
33
34
35
36
37
37
37
37
38
39
40
40
40
40
40
40
40
41
41
41
41
42
43
44
45
47
47
47
48
49
50
51
51
51
52
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 200832660 | 2***0 | Protective cap, HS | |
| 900013880 | 9***0 | Allen screw | |
| 9246880 | 9***0 | Bulb | |
| 9246880 | 9***0 | Bulb | |
| 9247140 | 9***0 | Bulb | |
| 1 | 2***0 | Front orifice centre | |
| 2 | 2***1 | Front guard-left | |
| 3 | 2***0 | Flashing light with side light-left | |
| 4 | 9***0 | Singel filament buld | |
| 5 | 9***0 | Singel filament buld | |
| 6 | 9***0 | Allen screw | |
| 7 | 9***1 | Washer | |
| 8 | 9***0 | Spring washer | |
| 9 | 9***1 | Hex nut | |
| 10 | 2***0 | Manual operation | |
| 11 | 9***0 | Washer | |
| 12 | 9***0 | Locknut | |
| 13 | 2***1 | Cable harness lamp carrier left-left | |
| 14 | 2***0 | Carrier | |
| 15 | 3***0 | Feeler-yellow | |
| 16 | 3***0 | Tag-lower lifting gear | |
| 17 | 3***0 | Tag-lift lifting gear | |
| 18 | 3***2 | Cable harness manual oper. lifting gear | |
| 19 | 2***0 | Headlight | |
| 20 | 2***0 | Work light | |
| 21 | 9***0 | Spring washer | |
| 22 | 9***1 | Hex nut | |
| 23 | 9***0 | Allen screw | |
| 24 | 9***1 | Allen screw | |
| 25 | 9***0 | Work light | |
| 26 | 2***2 | Cable harness lamp carrier centre | |
| 27 | 9***1 | Coach bolt | |
| 28 | 9***2 | Washer | |
| 29 | 9***0 | Washer | |
| 30 | 9***0 | Locknut | |
| 31 | 2***0 | Registration plate support | |
| 32 | 9***0 | Cheese head screw int. heх. М6 х25 | |
| 33 | 9***0 | Disc 6.4 Х 18 Х 1.6 | |
| 34 | 9***0 | Washer | |
| 35 | 9***0 | Locknut М6 ZLO | |
| 36 | 2***2 | Cover | |
| 37 | 9***1 | Detent edged washer | |
| 38 | 9***0 | Hex head bolt | |
| 39 | 9***1 | Detent edged washer | |
| 40 | 9***0 | Washer | |
| 41 | 9***0 | Locknut | |
| 42 | 2***0 | Front guard-right | |
| 43 | 2***0 | Flashing light with side light-right | |
| 44 | 2***1 | Cable harness lamp carrier right-right | |
| 45 | 9***0 | Repairing set for plastics- beige | |
| 47 | 9***0 | Disc 4.3 х 9 х 0.8 ZLO | |
| 48 | 2***0 | Front guard support-middle | |
| 49 | 2***0 | Front guard support-right | |
| 50 | 2***0 | Front guard support-left | |
| 51 | 9***2 | Coach bolt | |
| 52 | 2***0 | Headlight surface |
