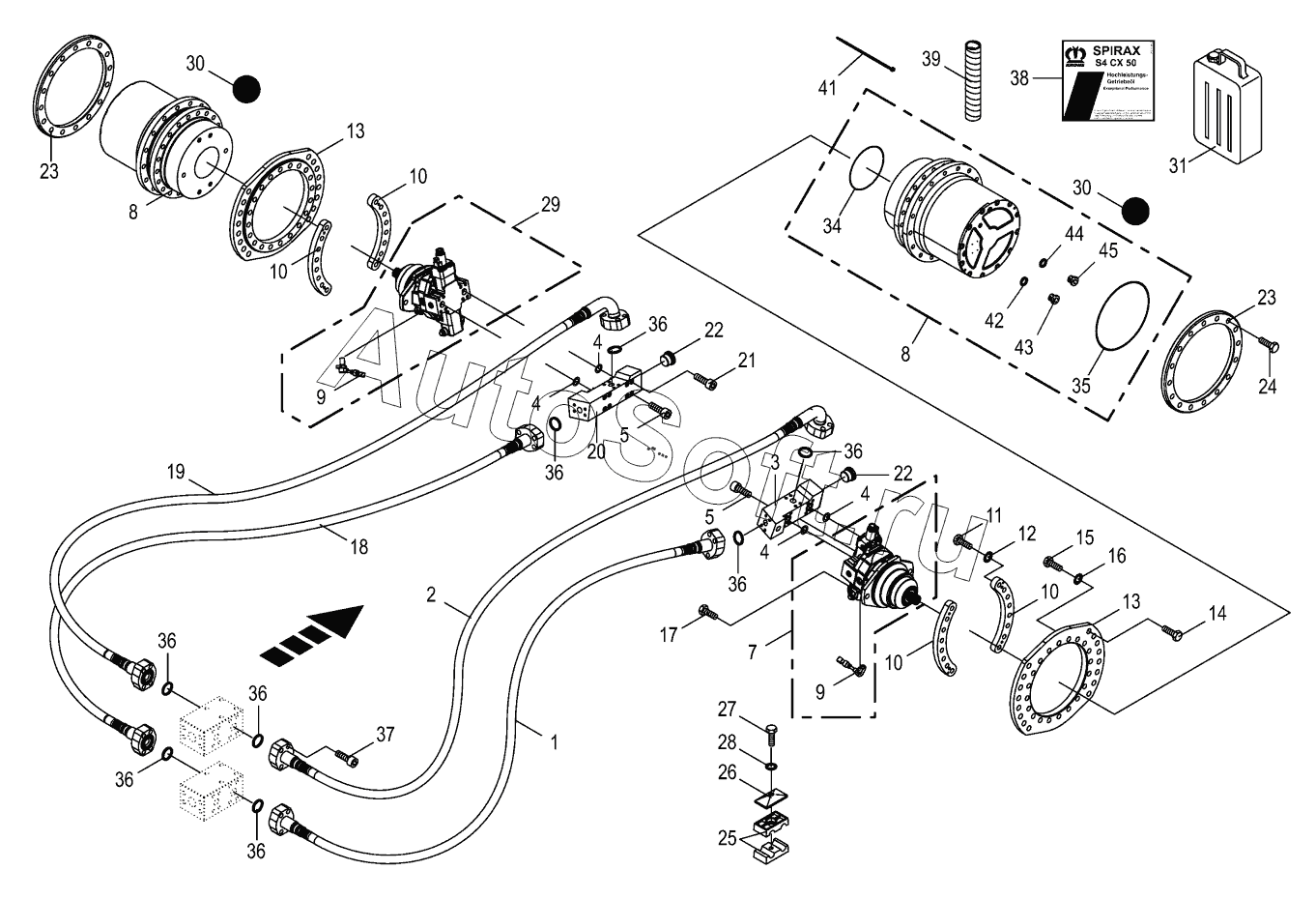

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Traction drive wheel engine -front
31
23
23
24
25
26
27
28
29
270103050
270103070
270099310
900030580
30
30
22
22
34
35
36
36
36
36
36
36
36
36
37
38
39
41
42
43
44
45
10
10
10
10
2
3
4
4
4
4
5
5
7
270103050
270103070
270099310
900030580
8
8
9
9
1
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270099310 | 2***0 | Prop. magnet without em. act. ЕP1 12V | |
| 270099310 | 2***0 | Prop. magnet without em. act. ЕP1 12V | |
| 270103050 | 2***0 | Flush valve | |
| 270103050 | 2***0 | Flush valve | |
| 270103070 | 2***0 | Gasket set power unit | |
| 270103070 | 2***0 | Gasket set power unit | |
| 900030580 | 9***0 | Locking screw hexa. socket | |
| 900030580 | 9***0 | Locking screw hexa. socket | |
| 1 | 2***0 | Hyd-Hose HD 560 25х2950 SFS SFS | |
| 2 | 2***0 | Hyd-Hose HD 560 25х3100 SFS SFS90° | |
| 3 | 2***1 | Flange adapter B1dm-1dm right - right | |
| 4 | 2***0 | Flange gasket | |
| 5 | 9***0 | Allen screw | |
| 7 | 2***0 | Adjusting motor | |
| 8 | 2***2 | Wheel hub gearbox with brake | |
| 9 | 2***0 | Rotational speed sensor assembl. | |
| 10 | 2***0 | Screw-in slat | |
| 11 | 9***1 | Hex head bolt | |
| 12 | 9***1 | Detent edged washer | |
| 13 | 2***0 | Adapter flange -20 hole | |
| 14 | 9***0 | Hex head bolt | |
| 15 | 9***0 | Hex head bolt | |
| 16 | 9***1 | Detent edged washer | |
| 17 | 9***0 | Hex head bolt | |
| 18 | 2***0 | Hyd-Hose HD 560 25х3250 SFS SFS | |
| 19 | 2***0 | Hyd-Hose HD 560 25х3405 SFS SFS90° | |
| 20 | 2***1 | Flange adapter B1dm-1dm left - left | |
| 21 | 9***0 | Allen screw | |
| 22 | 9***0 | Screw plug | |
| 23 | 2***0 | Мounting ring | |
| 24 | 9***0 | Heх head bolt | |
| 25 | 2***0 | Tube clamp -2 halves | |
| 26 | 2***0 | Cover plate | |
| 27 | 9***1 | Hex head bolt | |
| 28 | 9***1 | Detent edged washer | |
| 29 | 2***0 | Adjusting motor | |
| 30 | 2***0 | 0il 0l SYNKR0L Shell Spiraх S4 CХ 50 | |
| 31 | 2***0 | 0il 0l SYNShell Spiraх S4 CХ 50 20L | |
| 34 | 9***0 | O-ring seal 192 х 4 | |
| 35 | 9***0 | O-ring seal 310 х 3 | |
| 36 | 9***0 | O-ring | |
| 37 | 9***0 | Allen screw | |
| 38 | 2***0 | Lable | |
| 39 | 2***0 | Braided sleeving | |
| 41 | 9***1 | Cable band | |
| 42 | 9***0 | Gasket ring | |
| 43 | 9***0 | Locking screw inside hexagon | |
| 44 | 9***0 | Gasket ring | |
| 45 | 9***0 | Locking screw inside hexagon |
