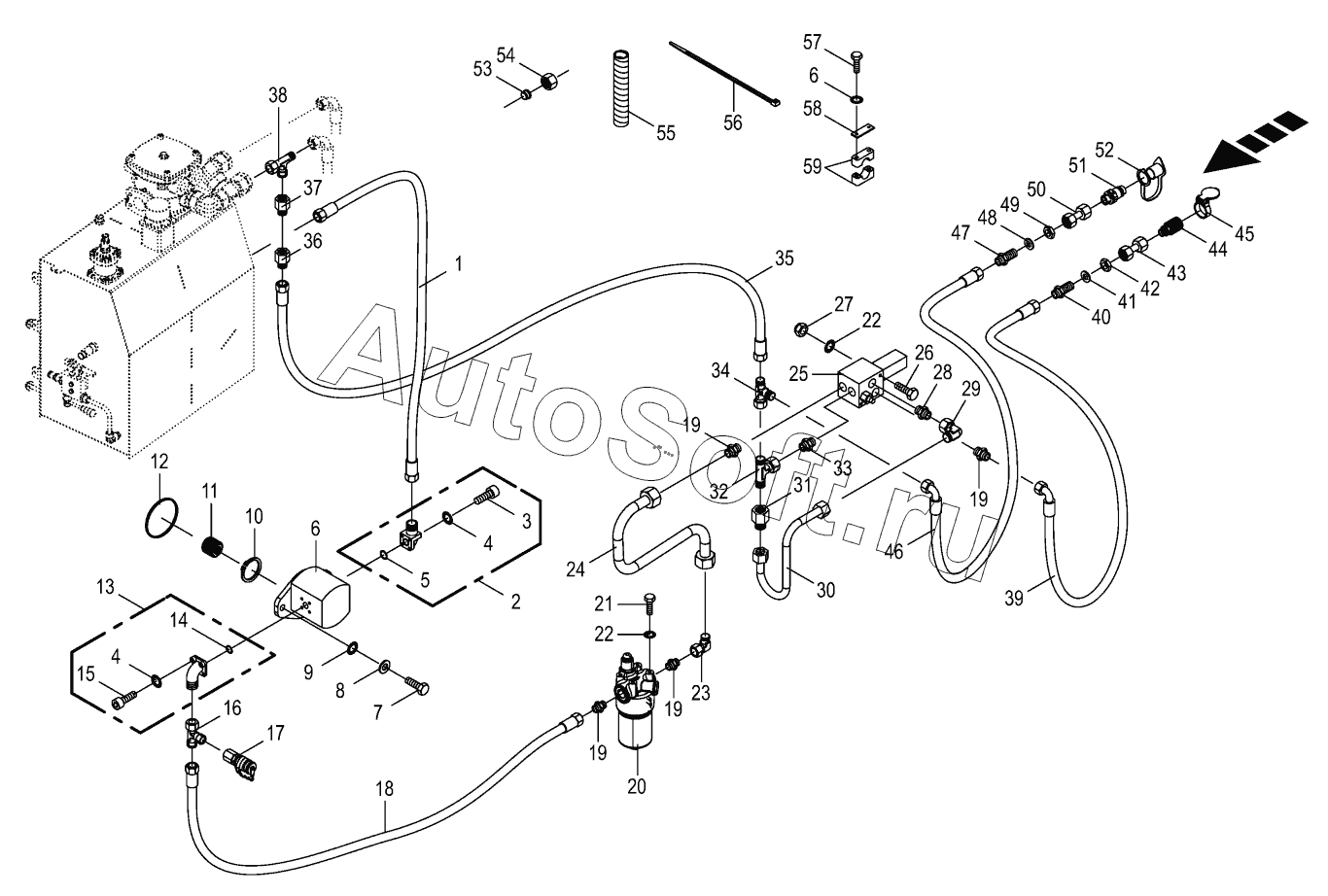

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Gear molasses pump
1
2
3
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
19
19
20
270040280
9197310
270104840
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270040280 | 2***0 | Contamination indicator | |
| 270104840 | 2***0 | Gasket ring | |
| 9197310 | 9***0 | Filter element | |
| 1 | 9***0 | High pressure hose line | |
| 2 | 9***0 | Flange connection | |
| 3 | 9***1 | Allen screw | |
| 3 | 9***2 | Allen screw | |
| 4 | 9***1 | Detent edged washer | |
| 5 | 9***0 | O-ring | |
| 6 | 2***0 | Pump | |
| 7 | 9***0 | Hex head bolt | |
| 8 | 9***1 | Washer | |
| 9 | 9***1 | Detent edged washer | |
| 10 | 9***0 | Circlip | |
| 11 | 2***0 | Adapter | |
| 12 | 9***1 | O-ring | |
| 13 | 9***0 | Flange connection | |
| 14 | 9***0 | O-ring | |
| 15 | 9***1 | Allen screw | |
| 15 | 9***1 | Allen screw | |
| 16 | 9***0 | Adjustable L connection | |
| 17 | 9***0 | Connector f.mini-test equipm. | |
| 18 | 2***0 | High pressure hose line | |
| 19 | 9***1 | Male connector | |
| 20 | 2***0 | High pressure filter -cpl. | |
| 21 | 9***0 | Hex head bolt | |
| 22 | 9***1 | Detent edged washer | |
| 23 | 9***1 | Angle lug | |
| 24 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 25 | 9***0 | Control bloc | |
| 26 | 9***1 | Hex head bolt | |
| 27 | 9***0 | Hex nut | |
| 28 | 9***1 | Male connector | |
| 29 | 9***1 | Angle lug | |
| 30 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 31 | 9***0 | Reducer fitting | |
| 32 | 9***0 | T connector | |
| 33 | 9***1 | Male connector | |
| 34 | 9***0 | Adjustable L connection | |
| 35 | 2***0 | High pressure hose line | |
| 36 | 9***0 | Reducer fitting | |
| 37 | 9***0 | Reducer fitting | |
| 38 | 9***0 | Adjustable L connection | |
| 39 | 2***0 | High pressure hose line | |
| 40 | 9***0 | Straight 2-way connector | |
| 41 | 9***0 | Washer | |
| 42 | 9***1 | Hex nut-low form | |
| 43 | 2***0 | Double nipple | |
| 44 | 9***2 | Sleeve | |
| 45 | 9***0 | Cover-red | |
| 46 | 2***0 | High pressure hose line | |
| 47 | 9***0 | Straight 2-way connector | |
| 48 | 9***0 | Washer | |
| 49 | 9***1 | Hex nut-low form | |
| 50 | 2***0 | Double nipple | |
| 51 | 9***0 | Connector plug | |
| 52 | 9***1 | Dust cap-red | |
| 53 | 9***1 | Cutting ring | |
| 53 | 9***1 | Cutting ring | |
| 54 | 9***0 | Nozzle disc cap | |
| 54 | 9***0 | Nozzle disc cap | |
| 55 | 9***0 | Spiral strip-Id.-no.= 1m | |
| 56 | 9***1 | Cable band | |
| 57 | 9***0 | Hex head bolt | |
| 58 | 9***0 | Cover plate | |
| 59 | 2***0 | Tube clamp-2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
