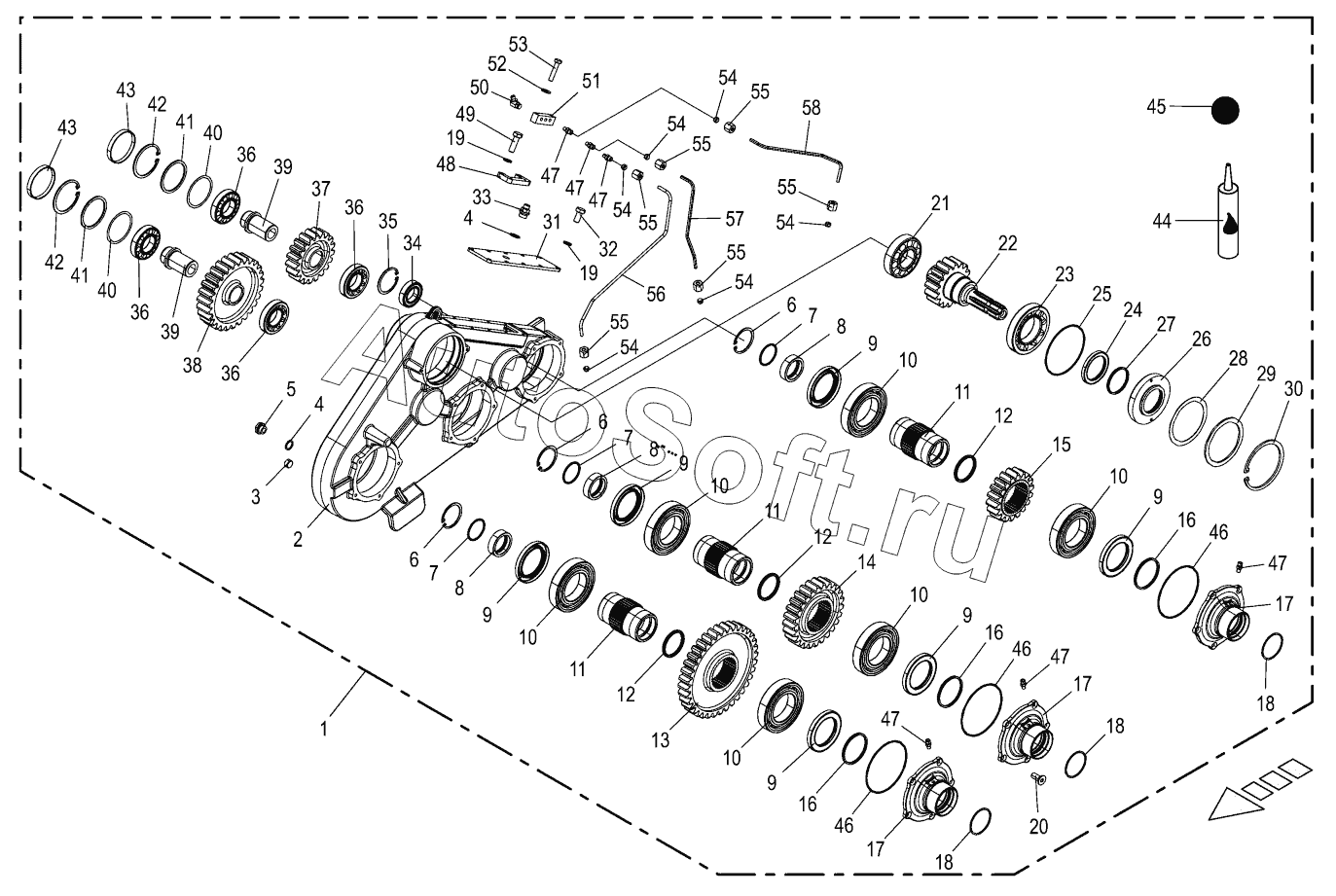

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Top roller gearbox
1
2
3
4
4
5
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
10
10
10
10
10
10
11
11
11
12
12
12
13
14
15
16
16
16
17
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
30
31
32
33
34
35
36
36
36
36
37
38
39
39
40
40
40
40
40
40
41
41
42
42
43
43
44
45
46
46
46
47
47
47
47
47
47
48
49
50
51
52
53
54
54
54
54
54
54
55
55
55
55
55
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***0 | Roller gear top assembled | |
| 2 | 2***0 | Gearboх housing | |
| 3 | 9***1 | Screw plug | |
| 4 | 9***0 | Gasket ring | |
| 5 | 9***0 | Oil sight glass | |
| 6 | 9***0 | Circlip | |
| 7 | 9***0 | O-ring | |
| 8 | 2***0 | Reducing ring | |
| 9 | 9***0 | Radial-shaft sealing ring | |
| 10 | 9***0 | Grooved ball bearing | |
| 11 | 2***1 | Hollow shaft | |
| 12 | 9***0 | Four lobe cylinder seal | |
| 13 | 2***0 | Spur gear | |
| 14 | 2***0 | Spur gear | |
| 15 | 2***0 | Spur gear | |
| 16 | 9***0 | Lamellaring | |
| 17 | 2***1 | Cover | |
| 18 | 9***0 | Fey blade ring | |
| 19 | 9***0 | Detent edged washer | |
| 20 | 9***1 | Countersunkscrew | |
| 21 | 9***0 | Taper roller bearing | |
| 22 | 2***0 | Spur wheel shaft | |
| 23 | 9***0 | Taper roller bearing | |
| 24 | 9***0 | Radial-shaft sealing ring | |
| 25 | 9***0 | O-ring | |
| 26 | 2***0 | Ring | |
| 27 | 9***0 | Lamellaring | |
| 28 | 9***0 | Shim ring | |
| 28 | 9***0 | Shim ring | |
| 28 | 9***0 | Shim ring | |
| 28 | 9***0 | Shim ring | |
| 29 | 9***0 | Supporting disc | |
| 30 | 9***0 | Circlip | |
| 31 | 2***0 | Cover | |
| 32 | 9***0 | Hex head bolt | |
| 33 | 9***1 | Breather | |
| 34 | 9***0 | Grooved ball bearing | |
| 35 | 9***0 | Circlip | |
| 36 | 9***0 | Taper roller bearing | |
| 37 | 2***0 | Spur gear | |
| 38 | 2***0 | Spur gear | |
| 39 | 2***0 | Shaft | |
| 40 | 9***0 | Shim ring | |
| 40 | 9***0 | Shim ring | |
| 40 | 9***0 | Shim ring | |
| 41 | 9***0 | Supporting disc | |
| 42 | 9***0 | Circlip | |
| 43 | 9***0 | Sealing cap | |
| 44 | 9***1 | Universal-sealant-silicone- free | |
| 45 | 9***0 | Oil-Id.-no.= 1ltr | |
| 46 | 9***0 | O-ring | |
| 47 | 9***1 | Male connector | |
| 48 | 2***0 | Strip support | |
| 49 | 9***0 | Hex head bolt | |
| 50 | 9***0 | Grease niple | |
| 51 | 9***1 | Strip-incl. grease nipple | |
| 52 | 9***1 | Detent edged washer | |
| 53 | 9***1 | Hex head bolt | |
| 54 | 9***0 | Cutting ring | |
| 55 | 9***0 | Nozzle disc cap | |
| 56 | 2***0 | Hyd. line | |
| 57 | 2***0 | Hyd. line | |
| 58 | 2***0 | Hyd. line |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
