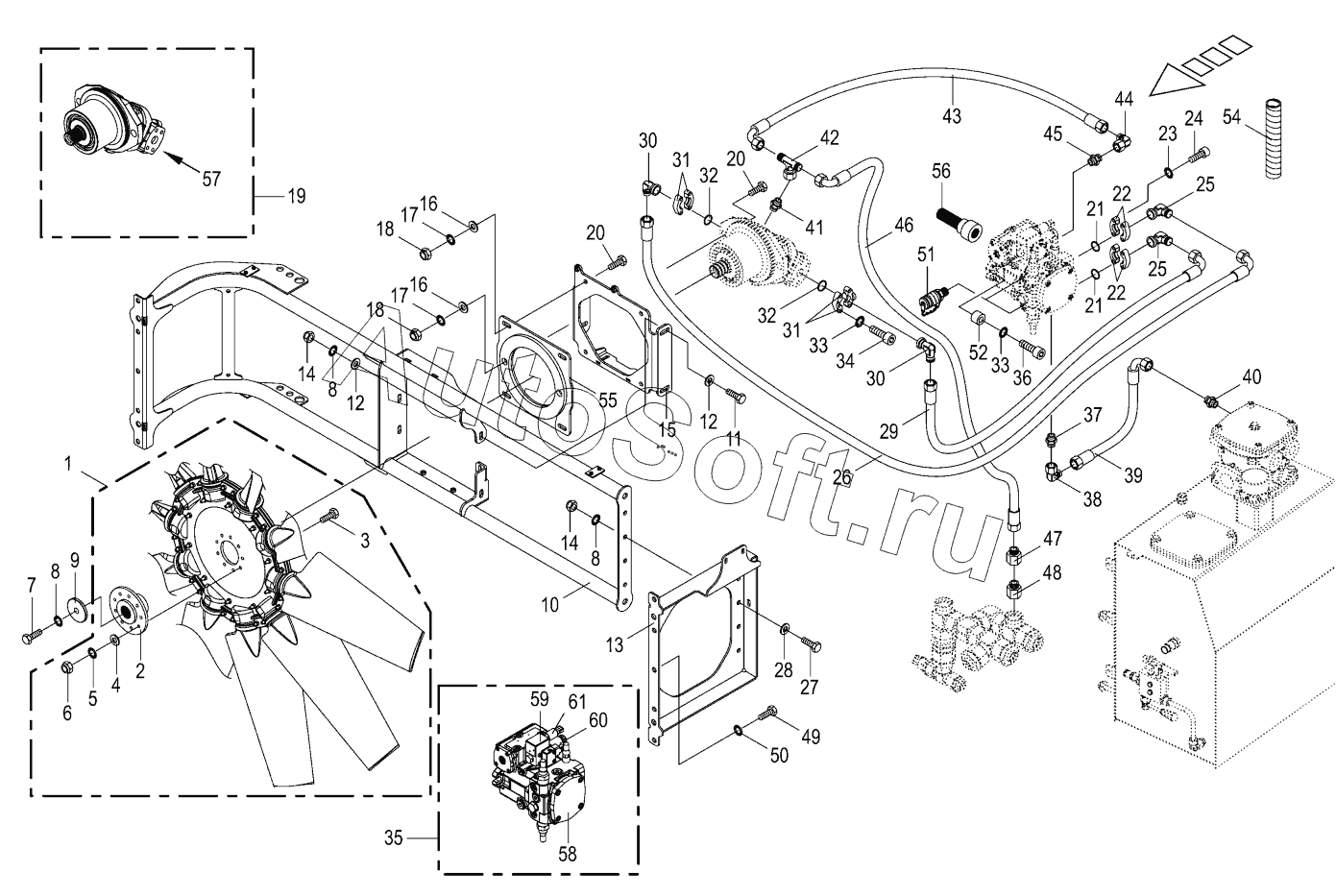

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Ventilator wheel / Drive
1
2
3
4
5
6
7
8
8
8
9
10
11
12
12
13
14
14
15
16
16
17
17
18
18
19
270188710
20
20
21
21
22
22
23
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
270103120
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
54
55
56
57
58
59
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 270103120 | 2***0 | Gasket set variable displacement pump | |
| 270188710 | 2***0 | Sealing kit hydraulic engine | |
| 1 | 2***1 | Ventilator wheel | |
| 2 | 2***1 | Adapter flange | |
| 3 | 9***0 | Hex head bolt | |
| 4 | 9***0 | Washer | |
| 5 | 9***1 | Detent edged washer | |
| 6 | 9***0 | Locknut | |
| 7 | 9***0 | Hex head bolt | |
| 8 | 9***1 | Detent edged washer | |
| 9 | 2***1 | Bushing | |
| 10 | 2***2 | 20 025 209 2 | |
| 11 | 9***0 | Hex head bolt | |
| 12 | 9***0 | Washer | |
| 13 | 2***1 | Side part left | |
| 14 | 9***0 | Locknut | |
| 15 | 2***1 | Strut | |
| 16 | 9***2 | Washer | |
| 17 | 9***1 | Detent edged washer | |
| 18 | 9***0 | Locknut | |
| 19 | 2***1 | Hydraulic motor | |
| 20 | 9***1 | Hex head bolt | |
| 21 | 2***0 | Flange gasket | |
| 22 | 9***1 | SAE-flange section-2 halves | |
| 23 | 9***0 | Detent edged washer | |
| 24 | 9***1 | Allen screw | |
| 25 | 2***0 | SAE-flange adapter | |
| 26 | 2***0 | High pressure hose line | |
| 27 | 9***0 | Hex head bolt | |
| 28 | 9***1 | Washer | |
| 29 | 2***0 | High pressure hose line | |
| 30 | 2***0 | SAE-flange adapter | |
| 31 | 9***1 | SAE-flange section-2 halves | |
| 32 | 2***0 | Flange gasket | |
| 33 | 9***0 | Detent edged washer | |
| 34 | 9***0 | Allen screw | |
| 35 | 2***0 | Pump | |
| 36 | 9***1 | Allen screw | |
| 37 | 9***0 | Male connector | |
| 38 | 9***0 | Angle lug | |
| 39 | 9***0 | High pressure hose line | |
| 40 | 9***1 | Male connector | |
| 41 | 9***0 | Male connector | |
| 42 | 9***0 | T connector | |
| 43 | 2***0 | High pressure hose line | |
| 44 | 9***0 | Angle lug | |
| 45 | 9***1 | Male connector | |
| 46 | 9***0 | High pressure hose line | |
| 47 | 9***0 | Reducer fitting | |
| 48 | 9***0 | Reducer fitting | |
| 49 | 9***0 | Hex head bolt | |
| 50 | 9***1 | Detent edged washer | |
| 51 | 9***0 | Connector f.mini-test equipm. | |
| 52 | 2***0 | Spacer bushing | |
| 54 | 9***0 | Spiral strip-Id.-no.= 1m | |
| 55 | 2***0 | Flange | |
| 56 | 2***0 | Tappet | |
| 57 | 2***0 | Flush valve | |
| 58 | 2***0 | Feed pump | |
| 59 | 2***0 | Adj. unit | |
| 60 | 2***0 | Solenoid switch | |
| 61 | 2***0 | Pressure reducing valve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
