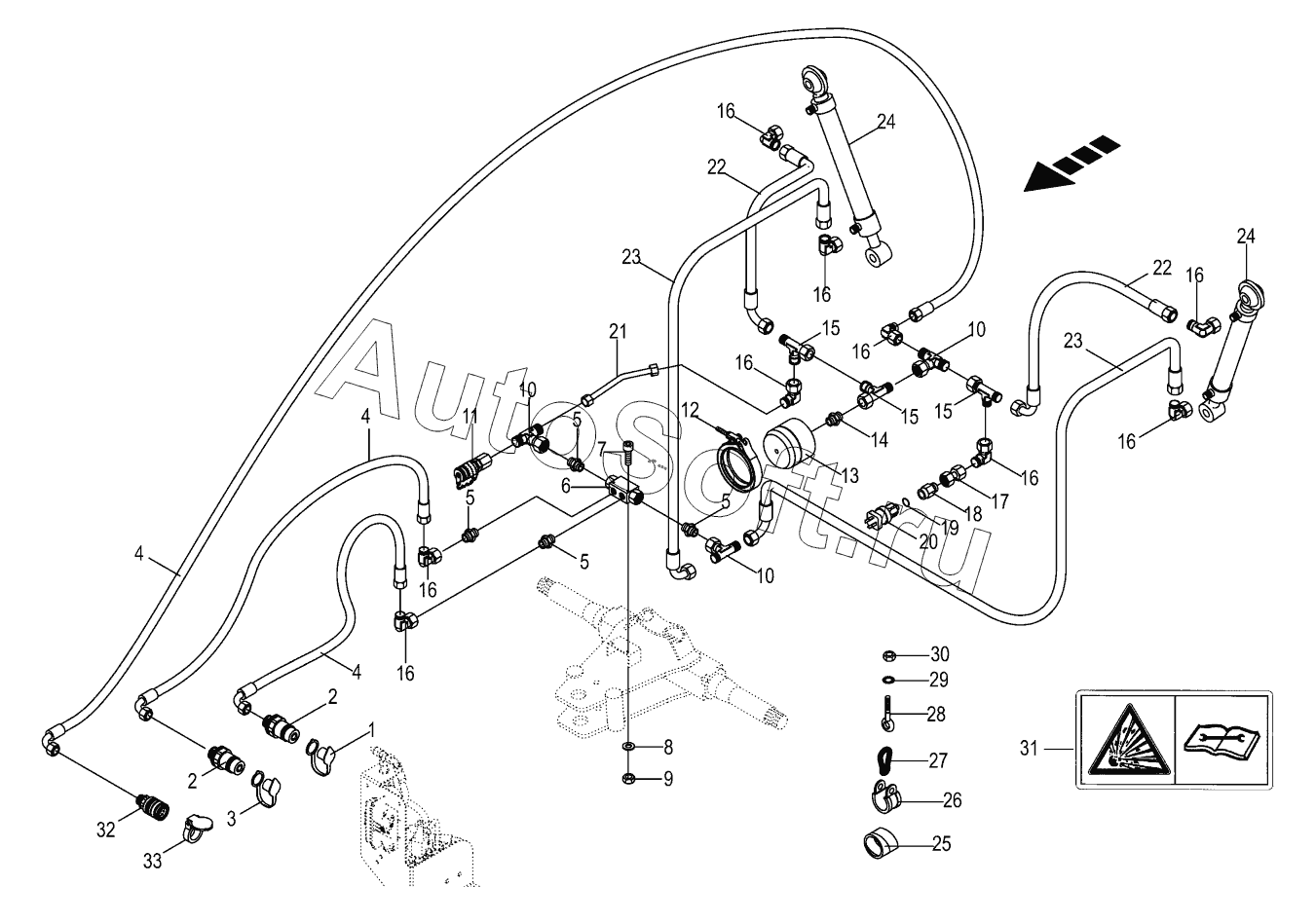

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Hydraulics - additional axis
1
2
2
3
4
4
4
5
5
5
5
6
7
8
9
10
10
10
11
12
13
14
15
15
15
16
16
16
16
16
16
16
16
16
17
18
19
20
21
22
22
23
23
24
24
9187651
9187651
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9187651 | 9***1 | Sealing set | |
| 1 | 9***1 | Dust cap-blue | |
| 2 | 9***0 | Connector plug | |
| 3 | 9***1 | Dust cap-red | |
| 4 | 9***0 | High pressure hose line | |
| 5 | 9***0 | Male connector | |
| 6 | 9***0 | Double lock-up valve unit | |
| 7 | 9***1 | Allen screw | |
| 8 | 9***1 | Washer | |
| 9 | 9***1 | Hex nut | |
| 10 | 9***1 | T connector | |
| 11 | 9***0 | Connector f.mini-test equipm. | |
| 12 | 9***0 | Joint bolt-hose clamp | |
| 13 | 9***0 | Hydraulic-reservoir | |
| 14 | 9***1 | Male connector | |
| 15 | 9***1 | Adjustable L connection | |
| 16 | 9***1 | Angle lug | |
| 17 | 2***0 | Double nipple | |
| 18 | 9***0 | Unscrewing connection | |
| 19 | 9***1 | Gasket ring | |
| 20 | 3***0 | Pressure sensor | |
| 21 | 2***0 | Hydraulic line-incl. nozzle disc cap, cutting ring | |
| 22 | 9***1 | High pressure hose line | |
| 23 | 9***0 | High pressure hose line | |
| 24 | 2***1 | Hydraulic cylinder | |
| 25 | 9***0 | Spiral strip-Id.-no.= 1m | |
| 26 | 9***0 | Tube clip w. rubber | |
| 27 | 9***1 | Spring hook | |
| 28 | 2***2 | Eyebolt | |
| 29 | 9***1 | Detent edged washer | |
| 30 | 9***0 | Hex nut | |
| 31 | 9***0 | Tag | |
| 32 | 9***0 | Sleeve | |
| 33 | 9***0 | Cover-blue |
