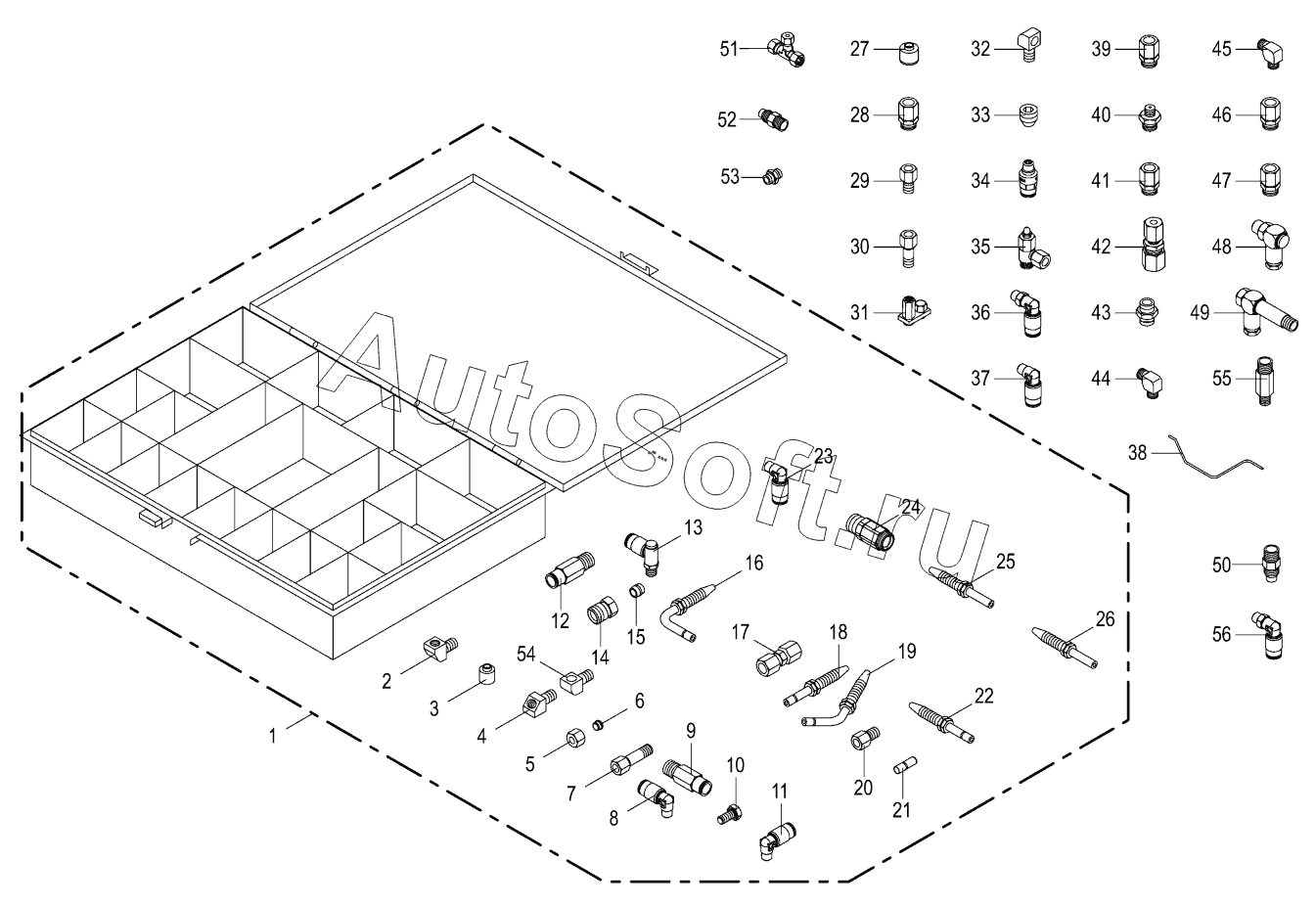

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Spare parts case for central lubrication -BEKA MAX
43
29
30
31
32
33
34
35
36
37
38
39
40
41
42
28
44
45
46
47
48
49
50
51
52
53
54
55
56
14
2
3
4
9400970
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9400970 | 9***0 | Screw-in nipple | |
| 1 | 2***1 | SPS kit cent. lubri. plug conn.BekaMax | |
| 2 | 2***0 | Elbow union | |
| 3 | 2***0 | Protective cap | |
| 4 | 2***0 | Elbow | |
| 5 | 9***0 | Nozzle disc cap | |
| 6 | 2***0 | Cutting ring | |
| 7 | 2***0 | Extension | |
| 8 | 2***0 | Snap-on elbow union | |
| 9 | 2***0 | Straight connector | |
| 10 | 9***0 | Hex head bolt | |
| 11 | 2***0 | Snap-on elbow union | |
| 12 | 2***0 | Straight connector | |
| 13 | 2***0 | Swivel joint connector | |
| 14 | 9***0 | Union bolt | |
| 15 | 9***0 | Tapered double ring | |
| 16 | 2***0 | Pipe socket-HP Connector | |
| 17 | 2***0 | Tube union | |
| 18 | 2***0 | Pipe socket-HP Connector | |
| 19 | 2***0 | Pipe socket-HP Connector | |
| 20 | 9***0 | Connector | |
| 21 | 2***0 | Blind plug-HP Connector | |
| 22 | 2***0 | Pipe socket-HP Connector | |
| 23 | 2***0 | Snap-on elbow union | |
| 24 | 9***0 | Screwcore | |
| 25 | 9***0 | Pipe socket | |
| 26 | 2***0 | Pipe socket | |
| 27 | 2***0 | Protective cap | |
| 28 | 2***0 | Non-return valve | |
| 29 | 2***0 | Extension | |
| 30 | 9***0 | Extension | |
| 31 | 9***0 | Distributor bridge | |
| 32 | 2***0 | Angle screw coupling | |
| 33 | 9***0 | Screw plug | |
| 34 | 2***0 | Connector | |
| 35 | 2***0 | Elbow union | |
| 36 | 2***0 | Hinged union | |
| 37 | 2***0 | Elbow | |
| 38 | 2***0 | Steel tube | |
| 39 | 2***0 | Straight screw-in connection | |
| 40 | 2***0 | Double nipple | |
| 41 | 2***0 | Screw-in connection | |
| 42 | 2***0 | Tube union | |
| 43 | 2***0 | Non-return valve | |
| 44 | 9***0 | Elbow union | |
| 45 | 9***1 | Elbow union | |
| 46 | 2***0 | Screw-in connection | |
| 47 | 2***0 | Double-ended union LL 6 / M8x1kA3G | |
| 48 | 2***0 | Swivel joint screw connection | |
| 49 | 2***0 | Swivel-joint screw joint M8x1k | |
| 50 | 9***0 | Non-return valve | |
| 51 | 9***0 | L-brace | |
| 52 | 9***0 | Non-return valve | |
| 53 | 9***0 | Straight screw-in connection | |
| 54 | 2***0 | Angle screw coupling | |
| 55 | 2***0 | Einschraubverschr. Gerade | |
| 56 | 2***0 | Hinged union |
