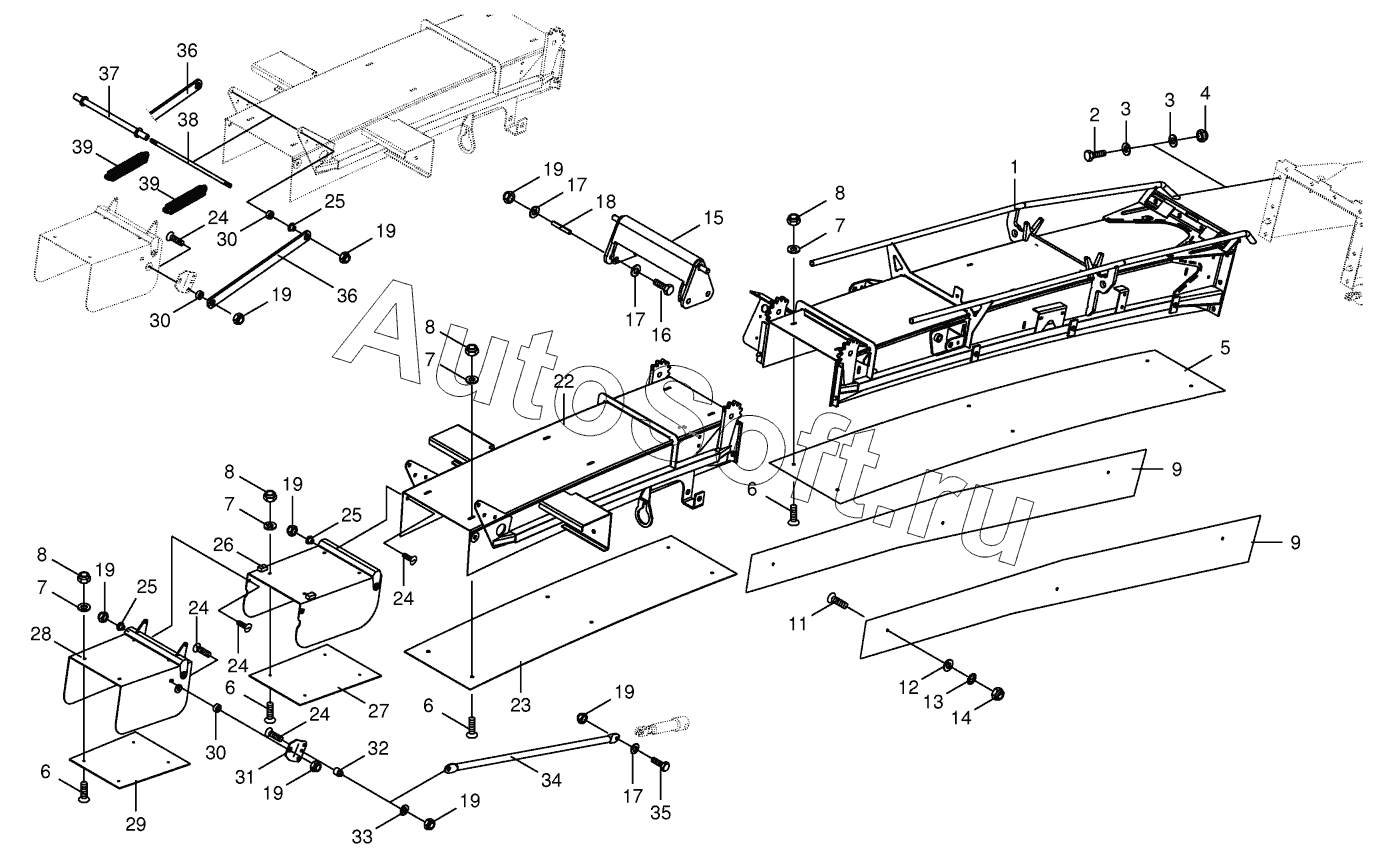

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Discharge chute extension 14-row
1
2
3
3
4
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
11
11
12
13
14
15
16
17
17
17
18
19
19
19
19
19
19
19
19
22
23
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
24
25
25
25
26
27
28
29
30
30
30
31
32
33
34
35
36
36
37
38
39
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***3 | Extension 14-rows, front | |
| 2 | 9***0 | Hex head bolt | |
| 3 | 9***1 | Washer | |
| 4 | 9***0 | Locknut | |
| 5 | 2***1 | Wearing plate -front top | |
| 6 | 9***1 | Countersunkscrew | |
| 7 | 9***1 | Washer | |
| 8 | 9***1 | Locknut | |
| 9 | 2***2 | Wearing plate-front | |
| 11 | 9***1 | Coach bolt | |
| 11 | 9***1 | Coach bolt | |
| 12 | 9***0 | Washer | |
| 13 | 9***1 | Detent edged washer | |
| 14 | 9***0 | Hex nut | |
| 15 | 2***2 | Fold-away bow | |
| 16 | 9***0 | Hex head bolt | |
| 17 | 9***0 | Washer | |
| 18 | 9***1 | Roll pin | |
| 19 | 9***0 | Locknut | |
| 22 | 2***2 | Extension-back | |
| 23 | 2***0 | Wearing plate-back | |
| 24 | 9***2 | Coach bolt | |
| 24 | 9***0 | Coach bolt | |
| 24 | 9***2 | Coach bolt | |
| 24 | 9***1 | Coach bolt | |
| 25 | 2***2 | Bushing | |
| 26 | 2***3 | Deflector | |
| 27 | 2***2 | Wearing plate-conical | |
| 28 | 2***3 | Deflector | |
| 29 | 2***3 | Wearing plate-conical | |
| 30 | 2***0 | Bushing | |
| 31 | 2***3 | Support | |
| 32 | 2***0 | Bushing | |
| 33 | 9***1 | Washer | |
| 34 | 2***5 | Flap strut | |
| 35 | 9***0 | Hex head bolt | |
| 36 | 2***4 | Strut | |
| 37 | 2***0 | Spacer tube | |
| 38 | 2***0 | Threaded rod | |
| 39 | 2***0 | Tension spring |
