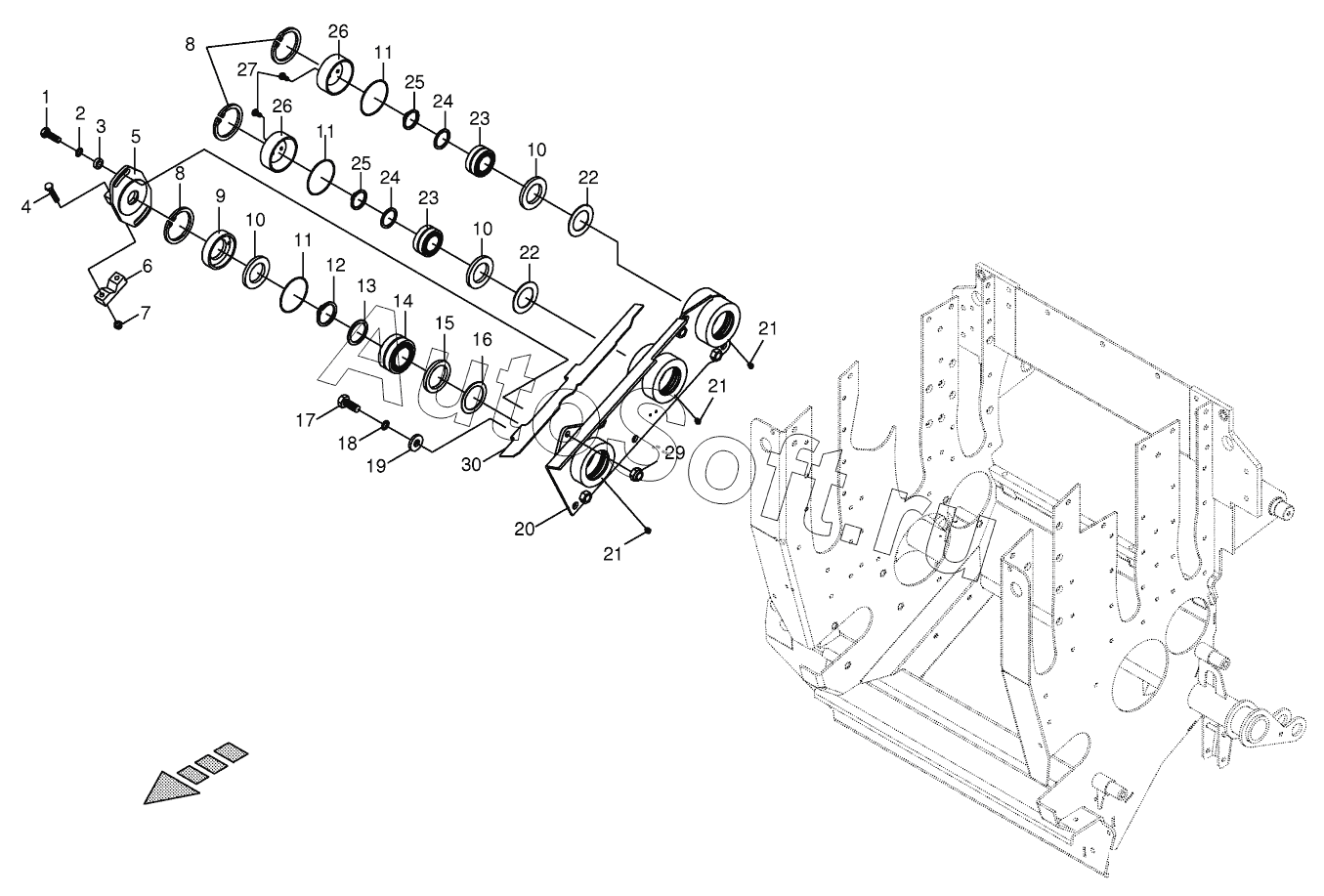

Каталог запасных частей к технике: KRONE BIG-X-850-1 (2018). Lower feed roller bearing
1
2
3
4
5
6
7
8
8
9
10
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
21
21
22
22
23
23
24
24
25
25
26
26
27
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Hex head bolt | |
| 2 | 9***1 | Detent edged washer | |
| 3 | 9***0 | Washer | |
| 4 | 9***1 | Hex head bolt | |
| 5 | 2***1 | Adjustable metal-locating | |
| 6 | 2***0 | Clamp half | |
| 7 | 9***0 | Locknut | |
| 8 | 9***0 | Circlip | |
| 9 | 2***1 | Gasket ring | |
| 10 | 9***2 | Radial-shaft sealing ring | |
| 11 | 9***0 | O-ring | |
| 12 | 9***0 | Circlip | |
| 13 | 9***3 | Supporting disc | |
| 14 | 9***0 | Pendular roller bearing | |
| 15 | 9***1 | Radial-shaft sealing ring | |
| 16 | 2***0 | Cover disc | |
| 17 | 9***0 | Hex head bolt | |
| 18 | 9***1 | Detent edged washer | |
| 19 | 9***0 | Washer | |
| 20 | 2***2 | Bearing housing | |
| 21 | 9***0 | Grease niple | |
| 22 | 2***0 | Cover disc | |
| 23 | 9***1 | Pendular roller bearing | |
| 24 | 9***0 | Supporting disc | |
| 25 | 9***0 | Circlip | |
| 26 | 2***1 | Cover disc | |
| 27 | 9***1 | Hex head bolt | |
| 29 | 9***0 | Locknut | |
| 30 | 2***0 | Cover plate -outside right |
