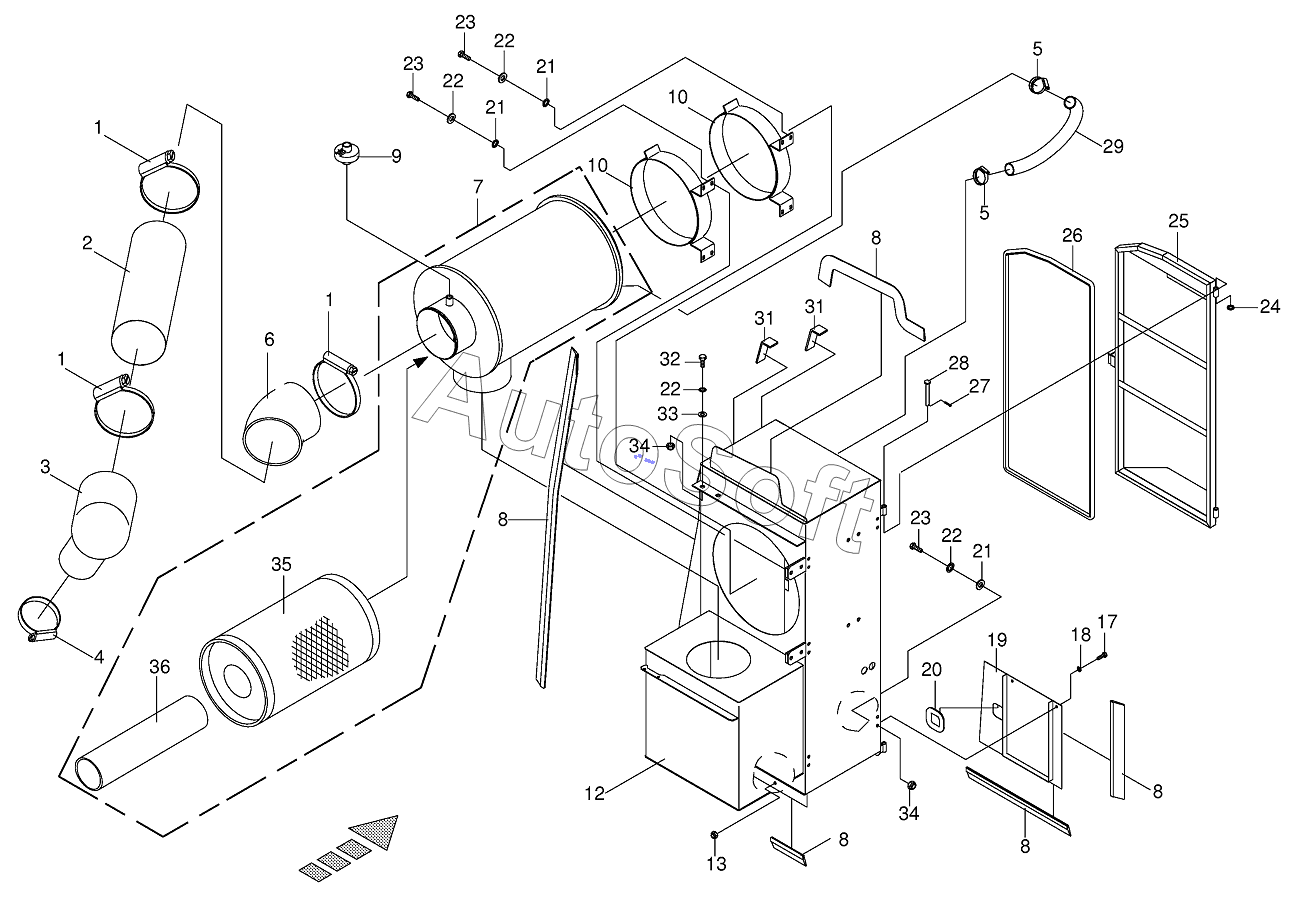

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12 (2018). Air cleaning equipment OM 502 (V8)
20
36
35
34
34
33
32
31
31
29
28
27
26
25
24
23
23
23
22
22
22
22
21
21
21
1
1
1
19
18
17
13
12
10
10
9
8
8
8
8
8
7
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Tube clip | |
| 2 | 0***0 | Clean air pipe | |
| 3 | 0***0 | Clean air knee | |
| 4 | 0***1 | Tube clip | |
| 5 | 0***0 | Tube clip | |
| 6 | 0***0 | Clean air bushing | |
| 7 | 0***0 | Drying air filter | |
| 8 | 0***0 | Rubber profile -Id.-no.= 1m | |
| 9 | 0***0 | Grooming switch | |
| 10 | 0***0 | Air filter-support | |
| 12 | 0***0 | Intake-case | |
| 13 | 0***0 | Hex nut | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Sealing plate | |
| 20 | 0***1 | Rubber profile -Id.-no.= 1m | |
| 21 | 0***0 | Washer | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***0 | Washer | |
| 25 | 0***1 | Door | |
| 26 | 0***1 | Rubber profile -Id.-no.= 1m | |
| 27 | 0***1 | Cotter pin | |
| 28 | 0***0 | Pin | |
| 29 | 0***0 | Ejector hose | |
| 31 | 0***0 | Self-adhesive sealing strip -Id.-no.= 1m | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Washer | |
| 34 | 0***0 | Hex nut | |
| 35 | 0***0 | Replacement filter element | |
| 36 | 0***0 | Guarding filter element |
