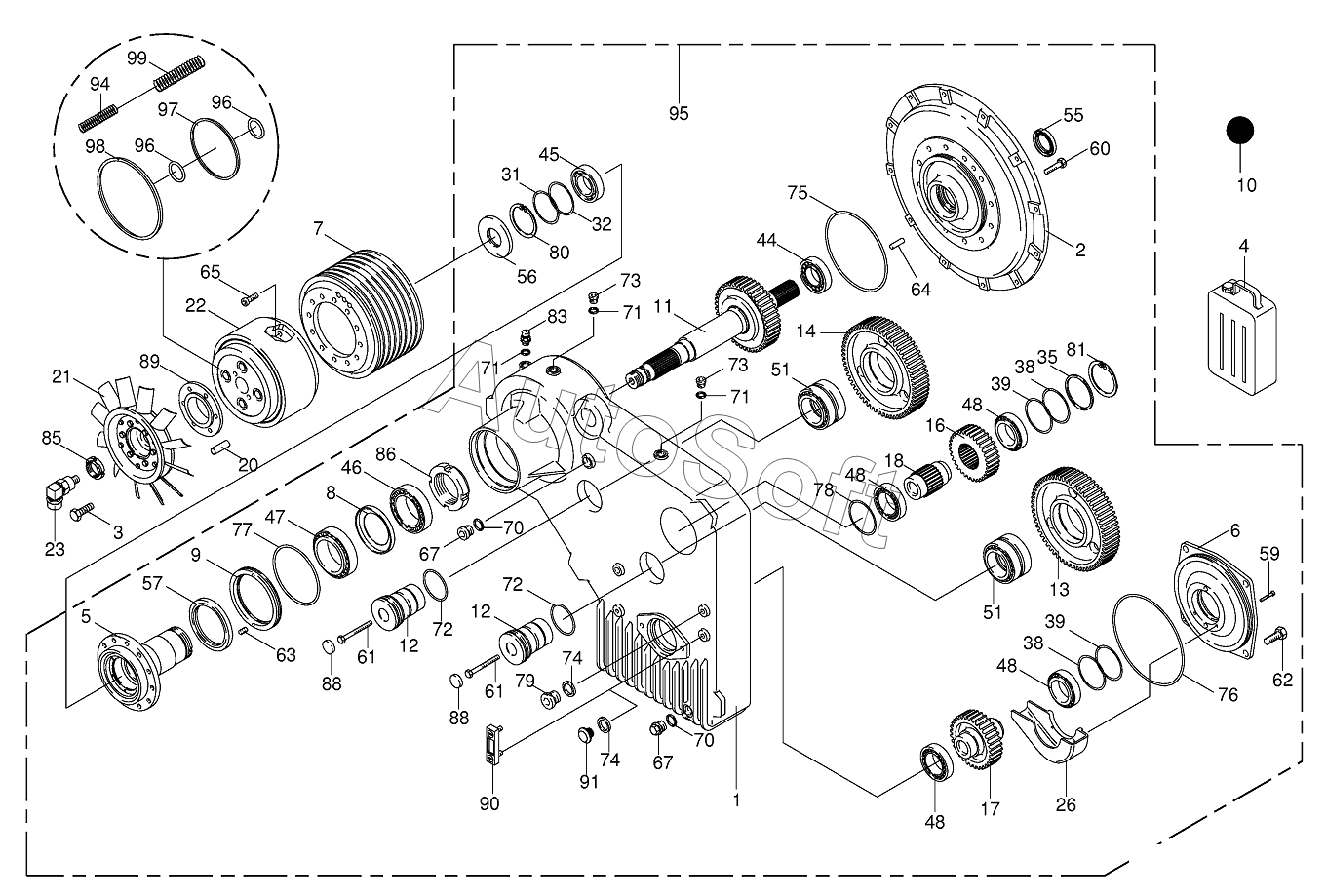

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12 (2018). Motor output drive (OM444)
65
76
75
74
74
73
73
72
72
71
71
71
70
70
67
67
77
64
63
62
61
61
60
59
57
56
89
99
98
97
96
96
95
94
91
90
55
88
88
86
85
83
81
80
79
78
10
20
18
17
16
14
13
12
12
11
21
9
8
7
6
5
4
3
2
35
51
51
48
48
48
48
47
46
45
44
39
39
38
38
1
32
31
26
27 001 057 0
23
27 001 572 0
27 001 571 0
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27 001 057 0 | 2***0 | Lip seal | |
| 27 001 571 0 | 2***0 | Internal discs | |
| 27 001 572 0 | 2***0 | Outer discs | |
| 1 | 0***0 | Housing | |
| 2 | 0***0 | Motor flange | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Oil -Id.-no.= 5ltr | |
| 5 | 0***0 | Bearing flange | |
| 6 | 0***0 | Bearing housing | |
| 7 | 0***0 | V-belt pulley | |
| 8 | 0***0 | Dust cap | |
| 9 | 0***0 | Cover | |
| 10 | 0***0 | Oil -Id.-no.= 5ltr | |
| 11 | 0***0 | Spur wheel shaft | |
| 12 | 0***0 | Axle | |
| 13 | 0***0 | Spur gear | |
| 14 | 0***0 | Spur gear | |
| 16 | 0***0 | Spur gear | |
| 17 | 0***0 | Spur wheel shaft | |
| 18 | 0***0 | Hollow shaft | |
| 20 | 0***0 | Grooved dowel pin | |
| 21 | 0***0 | Vetilator | |
| 22 | 0***1 | Multi-disk clutch | |
| 23 | 0***0 | Oil supply | |
| 26 | 0***0 | Oil sump | |
| 31 | 0***0 | Shim ring | |
| 32 | 0***0 | Shim ring | |
| 35 | 0***0 | Supporting disc | |
| 38 | 0***0 | Shim ring | |
| 39 | 0***0 | Shim ring | |
| 44 | 0***0 | Roller bearing | |
| 45 | 0***0 | Grooved ball bearing | |
| 46 | 0***0 | Taper roller bearing | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | Taper roller bearing | |
| 51 | 0***0 | Rolling bearing unit | |
| 55 | 0***0 | Radial-shaft sealing ring | |
| 56 | 0***0 | Radial-shaft sealing ring | |
| 57 | 9***0 | Radial-shaft sealing ring | |
| 59 | 0***0 | Allen screw | |
| 60 | 0***0 | Hex head bolt | |
| 61 | 0***0 | Hex head bolt | |
| 62 | 0***0 | Hex head bolt | |
| 63 | 0***0 | Threaded pin | |
| 64 | 0***0 | Cyl. pin | |
| 65 | 0***0 | Allen screw | |
| 67 | 0***0 | Screw plug | |
| 70 | 0***0 | Gasket ring | |
| 71 | 0***0 | Gasket ring | |
| 72 | 0***0 | O-ring | |
| 73 | 0***1 | Screw plug | |
| 74 | 9***0 | Gasket ring | |
| 75 | 0***0 | O-ring | |
| 76 | 0***0 | O-ring | |
| 77 | 0***0 | O-ring | |
| 78 | 0***0 | Nilos-ring | |
| 79 | 9***0 | Screw plug | |
| 80 | 0***0 | Circlip | |
| 81 | 0***0 | Circlip | |
| 83 | 0***0 | Breather | |
| 85 | 0***0 | Slotted nut | |
| 86 | 0***0 | Slotted nut | |
| 88 | 0***0 | Cap | |
| 89 | 0***1 | Adapter | |
| 90 | 0***0 | Oil level indicator | |
| 91 | 0***0 | Oil sight glass | |
| 94 | 0***0 | Pressure spring | |
| 95 | 0***0 | Motor output gear | |
| 96 | 0***0 | O-ring | |
| 97 | 0***0 | Gasket | |
| 98 | 0***0 | Gasket | |
| 99 | 0***0 | Pressure spring |
