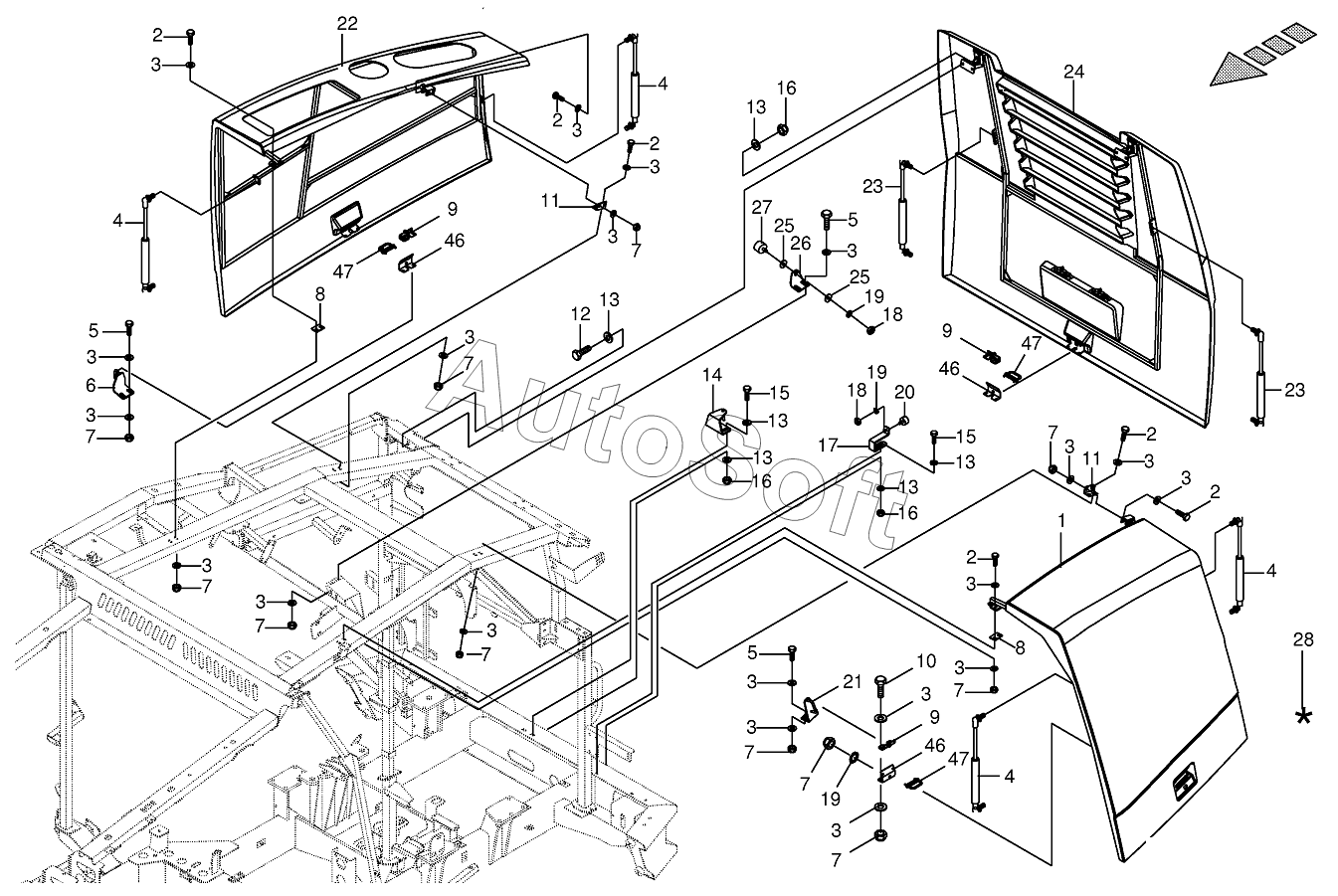

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12 (2018). Plastic panelling engine compartment
16
16
16
47
47
47
46
46
46
28
27
26
25
25
24
23
23
22
21
20
19
19
19
18
18
17
1
15
15
14
13
13
13
13
13
13
12
11
11
10
9
9
9
8
8
7
7
7
7
7
7
7
7
7
7
7
6
5
5
5
4
4
4
4
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
3
2
2
2
2
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Side flap -left | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***0 | Washer | |
| 4 | 0***0 | Gas spring | |
| 5 | 0***0 | Hex head bolt | |
| 6 | 0***0 | Abutment -right | |
| 7 | 0***0 | Locknut | |
| 8 | 0***0 | Enclosure | |
| 9 | 0***1 | Gate lock | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***0 | Angle | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Washer | |
| 14 | 0***0 | Door latch | |
| 15 | 0***0 | Hex head bolt | |
| 16 | 0***0 | Locknut | |
| 17 | 0***0 | Yoke | |
| 18 | 0***0 | Hex nut | |
| 19 | 0***1 | Detent edged washer | |
| 20 | 0***0 | Rubber pad | |
| 21 | 0***0 | Abutment | |
| 22 | 0***0 | Side flap -right | |
| 23 | 0***0 | Gas spring | |
| 24 | 0***0 | Back door | |
| 25 | 0***0 | Washer | |
| 26 | 0***0 | Limit stop | |
| 27 | 0***0 | Rubber pad | |
| 28 | 0***0 | Repairing set for plastics - beige | |
| 46 | 2***0 | Holding plate | |
| 47 | 2***0 | Yoke |
