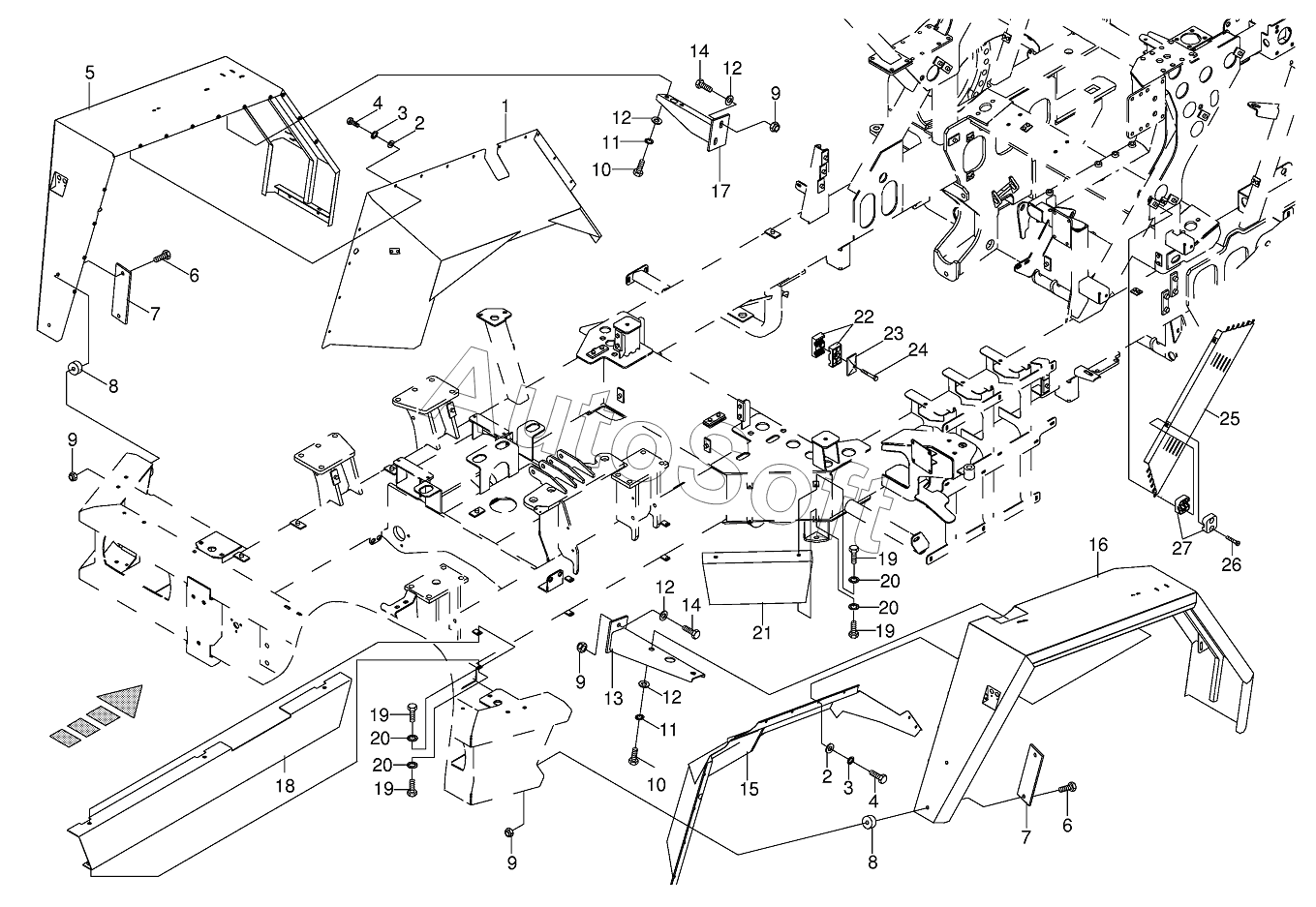

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12 (2018). Mudguard
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
12
12
12
13
14
14
15
16
17
18
19
19
19
19
20
20
20
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Cover -left | |
| 2 | 0***0 | Washer | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Hex head bolt | |
| 5 | 0***0 | Mudguard -left | |
| 6 | 0***1 | Hex head bolt | |
| 7 | 0***0 | Enclosure | |
| 8 | 0***0 | Mudguard retainer | |
| 9 | 0***0 | Locknut | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 0***1 | Detent edged washer | |
| 12 | 0***0 | Washer | |
| 13 | 0***0 | Carrier -back | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***0 | Cover plate -right | |
| 16 | 0***0 | Mudguard -right | |
| 17 | 0***0 | Carrier -left | |
| 18 | 0***0 | Wiring harness plate | |
| 19 | 0***0 | Hex head bolt | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Wiring harness plate | |
| 22 | 0***0 | Tube clamp -2 halves | |
| 23 | 0***0 | Cover plate | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Wiring harness plate | |
| 26 | 0***1 | Allen screw | |
| 27 | 0***1 | Tube clamp -2 halves |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
