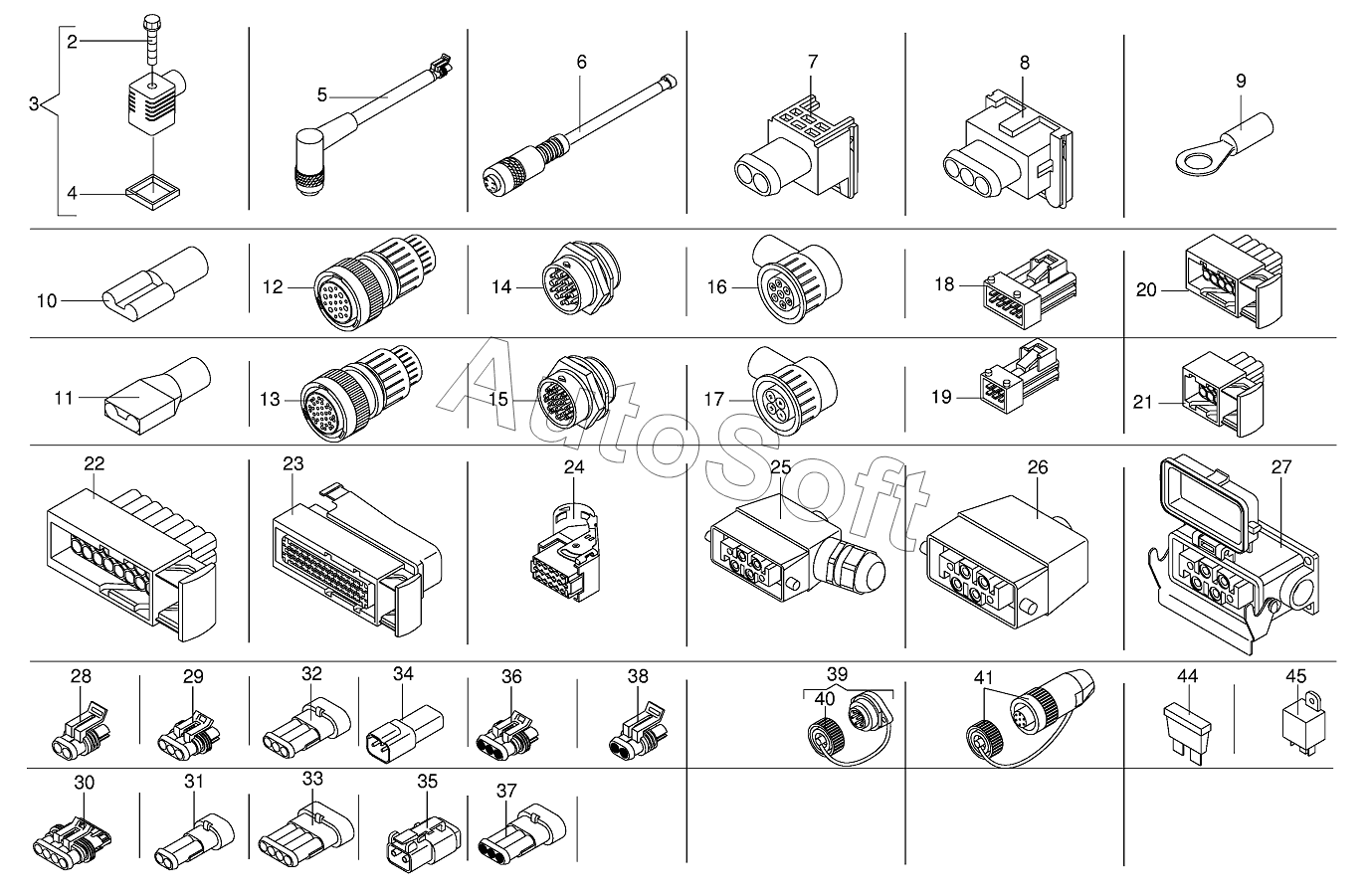

Каталог запасных частей к технике: KRONE BiG X V8, BiG X V12 (2018). Terminals and connectors
36
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
20
37
38
39
40
41
44
44
44
44
44
44
44
44
44
45
10
3
00 302 357 0
00 301 987 0
4
5
6
7
8
9
9
9
9
9
9
9
2
10
10
10
10
11
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 301 987 0 | 0***0 | Valve plug with LED | |
| 00 302 357 0 | 0***0 | Plug, LED/Varistor - transparent | |
| 2 | 0***0 | Screw with straight-line curls | |
| 3 | 0***0 | Valve plug -black | |
| 4 | 0***0 | Gasket | |
| 5 | 0***0 | Adapter wire -4-pole | |
| 6 | 0***0 | Adapter wire -4-pole | |
| 7 | 0***0 | Jet-plug -2-pole | |
| 8 | 0***0 | Jet-plug -3-pole | |
| 9 | 0***0 | Cable terminal -yellow | |
| 9 | 0***0 | Cable terminal -red | |
| 9 | 0***0 | Cable terminal -blue | |
| 9 | 0***0 | Cable terminal -blue | |
| 9 | 0***0 | Cable terminal -red | |
| 9 | 0***0 | Cable terminal -yellow | |
| 9 | 0***0 | Cable terminal -yellow | |
| 10 | 0***0 | Flat sleeve -red | |
| 10 | 0***0 | Flat sleeve -red | |
| 10 | 0***0 | Flat sleeve -blue | |
| 10 | 0***0 | Flat sleeve -yellow | |
| 10 | 0***0 | Flat sleeve -red | |
| 11 | 0***0 | Flat sleeve -red | |
| 11 | 0***0 | Flat sleeve -blue | |
| 12 | 0***0 | Plug -19-pole | |
| 13 | 0***0 | Plug -31-pole | |
| 14 | 0***0 | Socket -19-pole | |
| 15 | 0***0 | Socket -31-pole | |
| 16 | 0***0 | AMP-circular plug -7-pole | |
| 17 | 0***0 | AMP-circular plug -4-pole | |
| 18 | 0***0 | Plug -10-pole | |
| 19 | 0***0 | Plug -6-pole | |
| 20 | 0***0 | Bushing housing -10-pole | |
| 21 | 0***0 | Bushing housing -6-pole | |
| 22 | 0***0 | Bushing housing -16-pole | |
| 23 | 0***0 | Plug -42-pole | |
| 24 | 2***0 | Plug 16-p Bu black -16-pole | |
| 25 | 0***0 | Main plug -lateral | |
| 26 | 0***0 | Main plug | |
| 27 | 0***0 | Attaching housing -cpl. | |
| 28 | 0***0 | Plug -2-pole | |
| 29 | 0***0 | Plug -3-pole | |
| 30 | 0***0 | Plug -4-pole | |
| 31 | 0***0 | Coupling socket -2-pole | |
| 32 | 0***0 | Coupling socket -3-pole | |
| 33 | 0***0 | Coupling socket -4-pole | |
| 34 | 0***0 | Socket -2-pole | |
| 35 | 0***0 | Plug -2-pole | |
| 36 | 0***0 | Blind bushing plug -3-pole | |
| 37 | 0***0 | Blind-pin casing -3-pole | |
| 38 | 0***0 | Blind bushing casing -2-pole | |
| 39 | 0***1 | Attaching housing -7-pole | |
| 40 | 0***0 | Protective cap | |
| 41 | 0***1 | Plug -7-pole | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 44 | 0***0 | Flat fuse | |
| 45 | 0***0 | Reversing relay |
