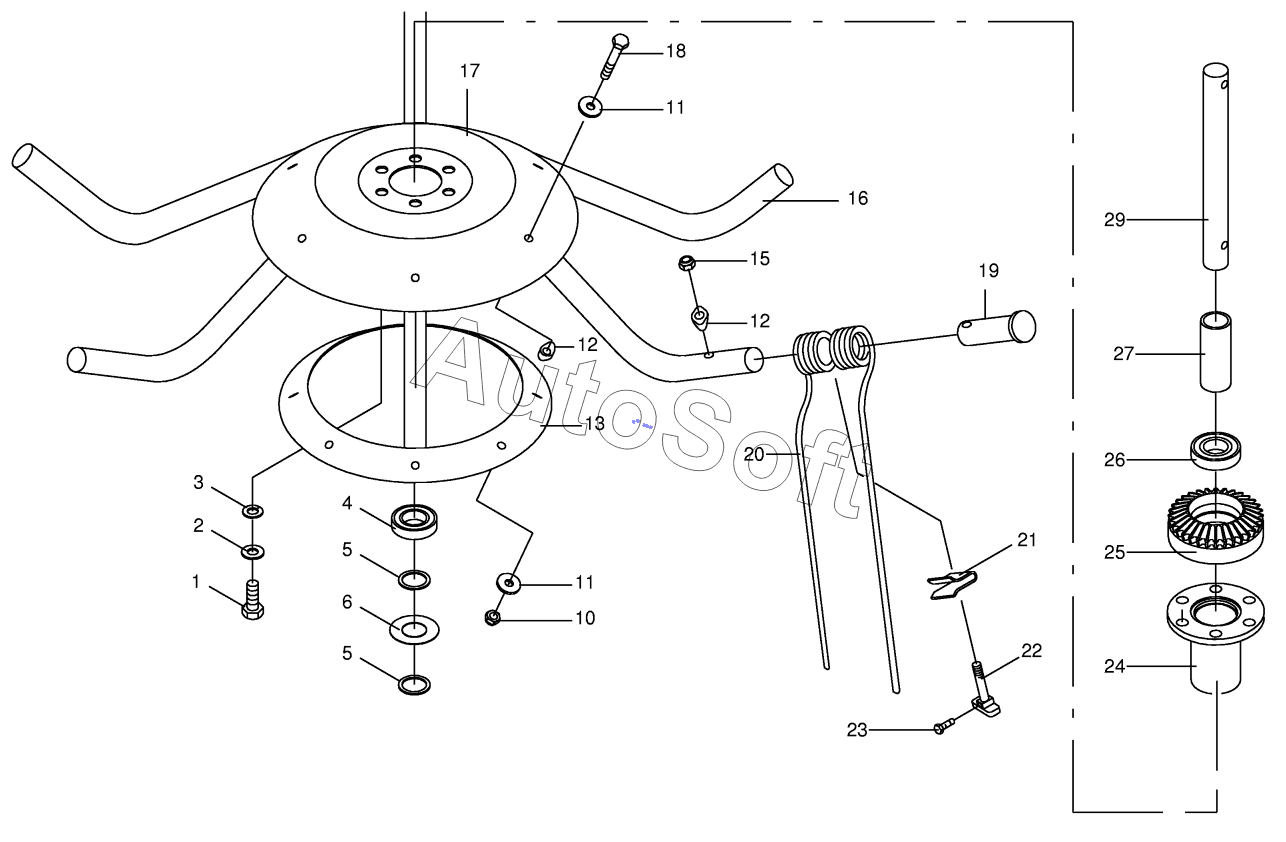

Каталог запасных частей к технике: KRONE KW 8.50-8 (2018). Rotor (Cw and ccw rotating)
16
29
27
26
25
24
23
22
21
20
20
19
18
17
1
15
13
12
12
11
11
10
6
5
5
5
5
5
5
5
5
5
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***0 | Spring washer | |
| 3 | 0***1 | Washer | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Cover disc | |
| 10 | 0***1 | Locknut | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Mat | |
| 13 | 0***2 | Grommet -6 hole | |
| 15 | 0***0 | Locknut | |
| 16 | 0***1 | Tine arm | |
| 17 | 0***0 | Rotor plate -6 hole | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***0 | Sealing plug | |
| 20 | 0***1 | Tine -green, clockwise | |
| 20 | 0***1 | Tine -beige, anticlockwise | |
| 21 | 0***0 | Fixing clip | |
| 22 | 0***1 | Screw | |
| 23 | 0***1 | Hex head bolt | |
| 24 | 0***2 | Rotor hub | |
| 25 | 0***0 | Bevel wheel | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***1 | Spacer bushing | |
| 29 | 0***1 | Rotor axle |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
