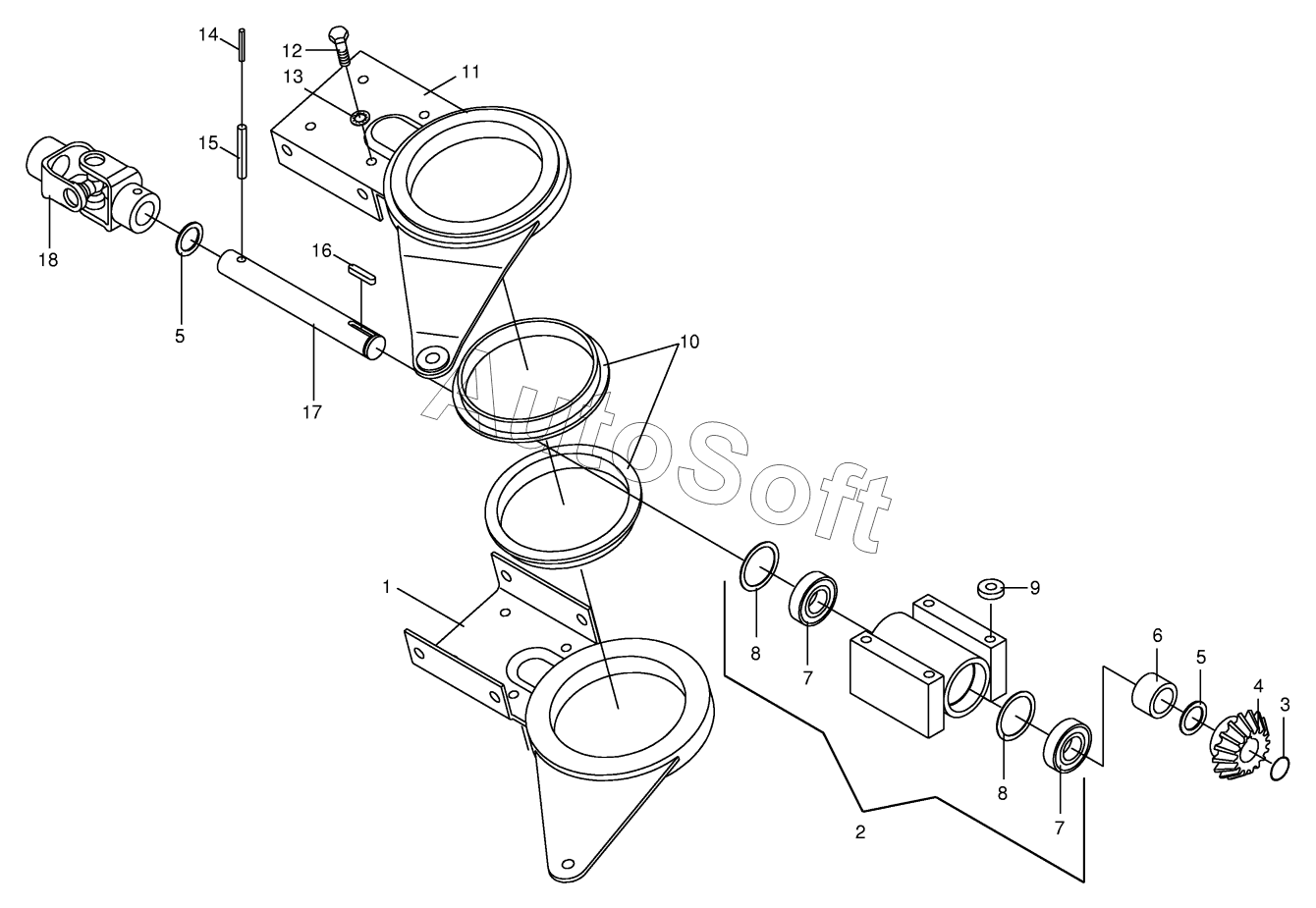

Каталог запасных частей к технике: KRONE KW 8.50-8 (2018). Hinged Segment
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***1 | Beam segment -below right/top left | |
| 2 | 0***0 | Pillow block bearing -cpl. | |
| 3 | 0***0 | Snap ring | |
| 4 | 0***0 | Bevel pinion | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Bushing | |
| 7 | 0***1 | Grooved ball bearing | |
| 8 | 0***1 | Shim ring | |
| 9 | 0***0 | Spacing washer | |
| 10 | 0***0 | Collar socket | |
| 11 | 0***1 | Beam segment -below left/top right | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***0 | Lock washer | |
| 14 | 0***0 | Roll pin | |
| 15 | 0***0 | Roll pin | |
| 16 | 0***0 | Fit-in key | |
| 17 | 0***0 | Shaft | |
| 18 | 0***1 | Universal joint |
