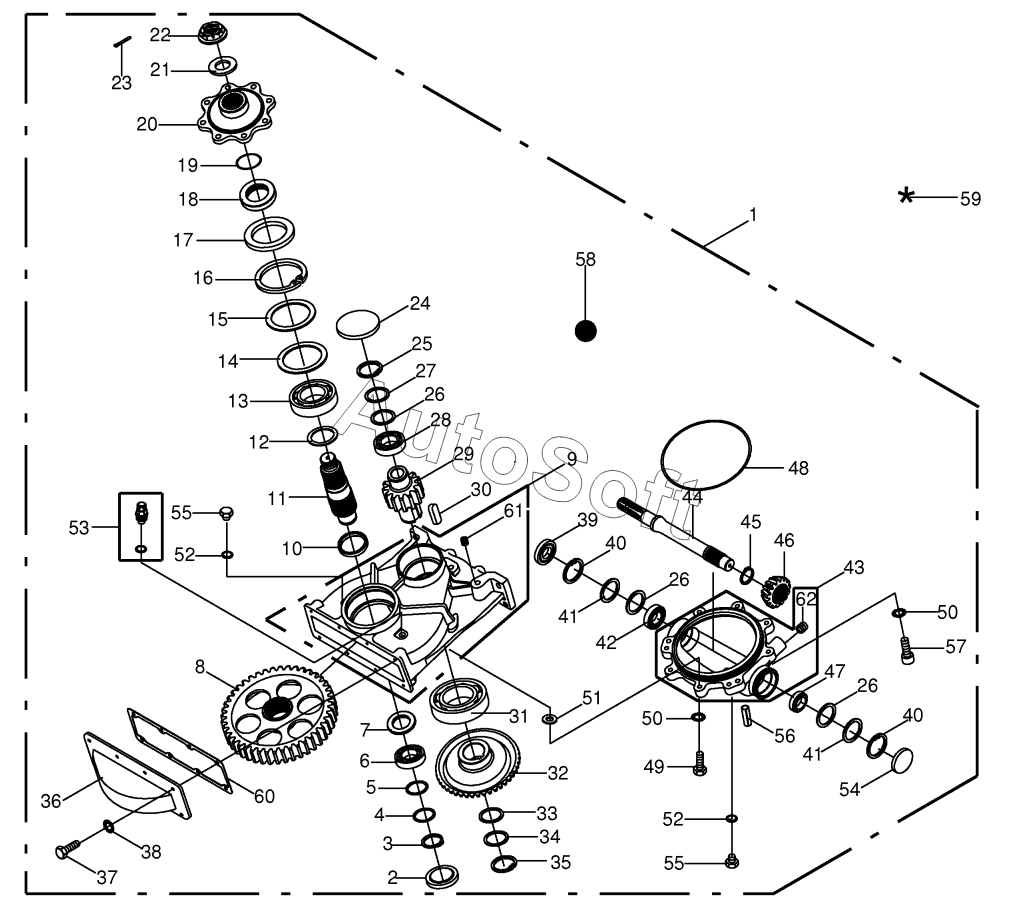

Каталог запасных частей к технике: KRONE Easycollect (2018). Collector gear right
37
46
45
44
43
42
41
41
40
40
39
38
47
36
35
34
33
33
33
32
31
54
62
61
60
59
58
57
56
55
55
30
53
52
52
51
51
51
50
50
49
48
7
14
14
14
13
12
11
10
9
8
15
6
5
5
5
5
4
3
2
24
29
28
27
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
26
25
1
23
22
21
20
19
18
17
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***3 | Collector gear -right | |
| 2 | 0***2 | Sealing cap | |
| 3 | 0***0 | Circlip | |
| 4 | 0***3 | Supporting disc | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 6 | 0***0 | Grooved ball bearing | |
| 7 | 0***1 | Washer | |
| 8 | 0***2 | Spur gear | |
| 9 | 0***4 | Housing | |
| 10 | 0***1 | Washer | |
| 11 | 0***3 | Outlet shaft | |
| 12 | 0***1 | Supporting disc | |
| 13 | 0***0 | Grooved ball bearing | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 14 | 0***0 | Shim ring | |
| 15 | 0***0 | Supporting disc | |
| 16 | 0***0 | Circlip | |
| 17 | 0***0 | Radial-shaft sealing ring | |
| 18 | 0***1 | Gasket ring | |
| 19 | 0***0 | O-ring | |
| 20 | 0***1 | Flange | |
| 21 | 0***0 | Washer | |
| 22 | 0***0 | Castellated nut | |
| 23 | 0***1 | Cotter pin | |
| 24 | 0***0 | Sealing cap | |
| 25 | 0***1 | Circlip | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 26 | 0***0 | Shim ring | |
| 27 | 0***1 | Supporting disc | |
| 28 | 0***0 | Grooved ball bearing | |
| 29 | 0***3 | Pinion shaft | |
| 30 | 0***0 | Fit-in key | |
| 31 | 0***0 | Taper roller bearing | |
| 32 | 0***2 | Bevel wheel | |
| 33 | 0***0 | Shim ring | |
| 33 | 0***0 | Shim ring | |
| 33 | 0***0 | Shim ring | |
| 34 | 0***1 | Supporting disc | |
| 35 | 0***0 | Circlip | |
| 36 | 0***2 | Cover | |
| 37 | 0***0 | Hex head bolt | |
| 38 | 0***1 | Detent edged washer | |
| 39 | 0***0 | Radial-shaft sealing ring | |
| 40 | 0***0 | Circlip | |
| 41 | 0***1 | Supporting disc | |
| 42 | 0***0 | Grooved ball bearing | |
| 43 | 0***4 | Housing -below | |
| 44 | 0***3 | Input shaft | |
| 45 | 0***0 | Circlip | |
| 46 | 0***2 | Bevel wheel | |
| 47 | 0***0 | Taper roller bearing | |
| 48 | 0***0 | O-ring | |
| 49 | 0***1 | Hex head bolt | |
| 50 | 0***1 | Detent edged washer | |
| 51 | 0***0 | Shim ring | |
| 51 | 0***0 | Shim ring | |
| 51 | 0***0 | Shim ring | |
| 52 | 0***0 | Gasket ring | |
| 53 | 2***0 | Air bleed valve | |
| 54 | 0***1 | Sealing cap | |
| 55 | 0***1 | Screw plug | |
| 56 | 0***2 | Roll pin | |
| 57 | 0***1 | Allen screw | |
| 58 | 0***0 | Oil -Id.-no.=1ltr | |
| 59 | 0***0 | Universal-sealant -silicone- free | |
| 60 | 2***0 | Gasket | |
| 61 | 0***1 | Threaded insert MK-red | |
| 62 | 0***0 | Threaded insert - self-cutting |
