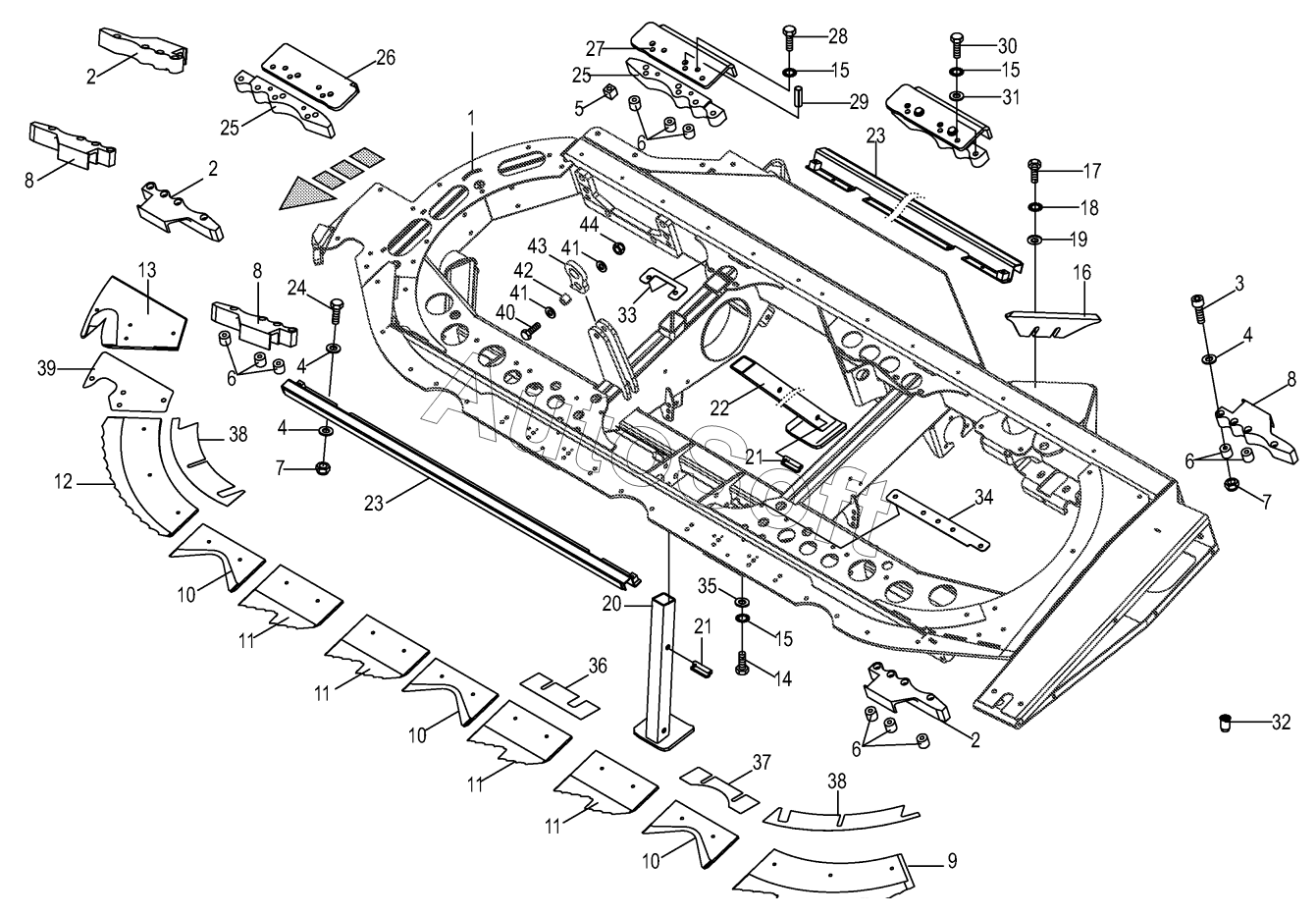

Каталог запасных частей к технике: KRONE Easycollect (2018). Frame / Knife
30
19
20
21
21
22
23
23
23
23
24
25
25
26
27
28
29
29
29
29
30
18
31
32
33
34
35
36
37
38
38
39
40
41
41
42
43
44
9
1
1
1
1
1
1
1
2
2
2
3
4
4
4
5
6
6
6
6
7
7
8
8
8
1
9
10
10
10
11
11
11
11
11
11
11
11
12
12
13
13
14
14
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***2 | Base frame -left | |
| 1 | 0***2 | Base frame -right | |
| 1 | 2***3 | Base frame rh | |
| 1 | 2***3 | Base frame lh | |
| 1 | 2***2 | Base frame rh | |
| 1 | 2***2 | Base frame lh | |
| 1 | 2***2 | Base frame rh | |
| 1 | 2***2 | Base frame lh | |
| 2 | 0***2 | Position adapter -1 | |
| 3 | 9***0 | Allen screw | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Spacer | |
| 6 | 0***0 | Spacer tube | |
| 7 | 0***0 | Locknut | |
| 8 | 0***2 | Position adapter -2 | |
| 9 | 0***7 | Bow cutter -left | |
| 9 | 0***7 | Bow cutter -right | |
| 10 | 0***5 | Spike cutter | |
| 11 | 0***5 | Ladder cutter -left | |
| 11 | 0***6 | Ladder cutter -right | |
| 12 | 0***4 | Bow cutter -inside left | |
| 12 | 0***4 | Bow cutter -inside right | |
| 13 | 0***4 | V-Knife -right | |
| 13 | 0***4 | V-Knife -left | |
| 14 | 0***0 | Hex head bolt | |
| 14 | 0***0 | Hex head bolt | |
| 14 | 0***1 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***3 | Knife | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***1 | Detent edged washer | |
| 19 | 0***0 | Washer | |
| 20 | 0***1 | Support jack -front | |
| 21 | 0***0 | Spring stick bolt | |
| 22 | 0***3 | Support jack -back | |
| 23 | 2***2 | Angle plate (7500) -total machine | |
| 23 | 2***2 | Angle plate (6000) -total machine | |
| 24 | 0***0 | Hex head bolt | |
| 25 | 0***0 | Position adapter | |
| 26 | 0***0 | Angle plate -right | |
| 27 | 0***0 | Angle plate -left | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 0***1 | Roll pin | |
| 29 | 0***0 | Roll pin | |
| 30 | 0***0 | Hex head bolt | |
| 30 | 9***0 | Hex head bolt | |
| 31 | 0***0 | Washer | |
| 32 | 9***0 | Blind rivet nut | |
| 33 | 2***0 | Intermediate housing -short | |
| 34 | 2***0 | Intermediate housing -long | |
| 35 | 9***0 | Washer | |
| 36 | 2***0 | Spacer plate | |
| 37 | 2***0 | Spacer plate | |
| 38 | 2***0 | Spacer plate | |
| 39 | 2***0 | spacer plate | |
| 40 | 0***0 | Hex head bolt | |
| 41 | 0***1 | Washer | |
| 42 | 2***0 | Sleeve | |
| 43 | 2***0 | Link | |
| 44 | 0***0 | Locknut |
