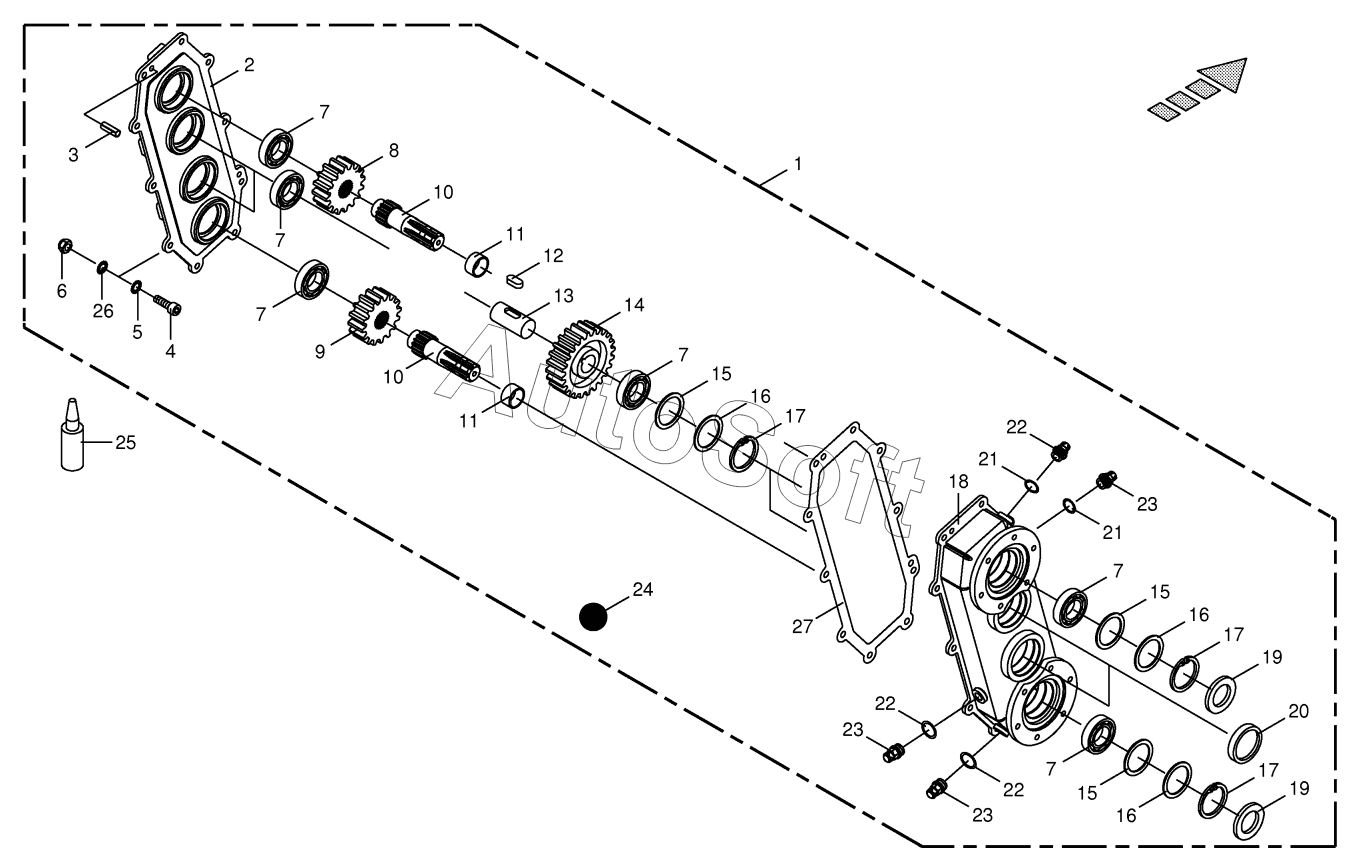

Каталог запасных частей к технике: KRONE Easycollect (2018). Gearbox outside - Addition JD / NH
15
15
15
27
26
25
24
23
23
23
22
22
22
21
21
20
19
19
18
17
17
17
16
16
16
16
16
16
1
14
13
12
11
11
10
10
9
8
7
7
7
7
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Gearbox | |
| 2 | 2***1 | Gearbox cover | |
| 3 | 0***0 | Cyl. pin | |
| 4 | 0***1 | Allen screw | |
| 5 | 0***0 | Detent edged washer | |
| 6 | 0***0 | Locknut | |
| 7 | 0***0 | Taper roller bearing | |
| 8 | 2***0 | Spur gear | |
| 9 | 2***0 | Spur gear | |
| 10 | 2***0 | Connecting shaft | |
| 11 | 9***0 | Inner ring | |
| 12 | 0***0 | Fit-in key | |
| 13 | 2***0 | Shaft | |
| 14 | 2***0 | Spur gear | |
| 15 | 0***1 | Supporting disc | |
| 16 | 0***0 | Shim ring | |
| 16 | 0***0 | Shim ring | |
| 17 | 0***0 | Circlip | |
| 18 | 2***0 | Gearbox housing | |
| 19 | 9***0 | Radial-shaft sealing ring | |
| 20 | 0***1 | Sealing cap | |
| 21 | 0***0 | Gasket ring | |
| 22 | 0***1 | Breather | |
| 23 | 0***1 | Screw plug | |
| 24 | 0***0 | Oil -Id.-no.= 1ltr | |
| 25 | 0***0 | Universal-sealant -silicone- free | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 2***0 | Gearbox seal |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
