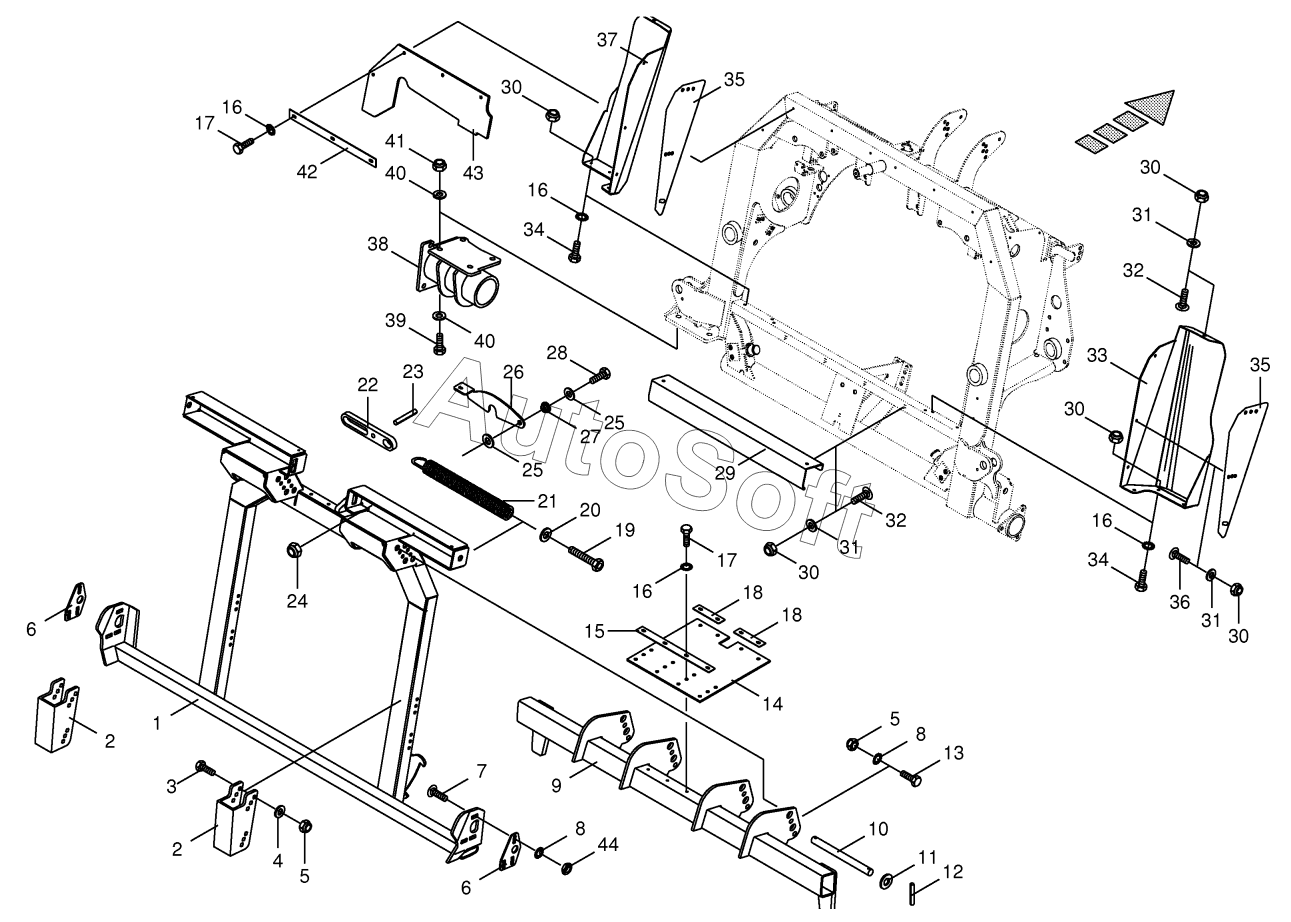

Каталог запасных частей к технике: KRONE Easycollect (2018). Pivoting frame - Addition JD
34
34
24
25
25
26
27
28
29
30
30
30
30
30
31
31
31
32
32
33
33
23
35
35
36
37
37
38
39
40
40
41
42
43
44
13
2
2
3
4
5
5
6
6
7
8
8
9
10
11
12
1
14
15
16
16
16
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Pivoting frame | |
| 2 | 2***0 | Limit stop | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***1 | Washer | |
| 5 | 0***0 | Locknut | |
| 6 | 0***0 | Locking plate | |
| 7 | 0***3 | Coach bolt | |
| 8 | 0***1 | Detent edged washer | |
| 9 | 2***1 | Support panel | |
| 10 | 2***0 | Pin | |
| 11 | 0***2 | Washer | |
| 12 | 0***2 | Roll pin | |
| 13 | 0***0 | Hex head bolt | |
| 14 | 2***0 | Sealing rubber | |
| 15 | 2***0 | Clamping strap | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 2***0 | Clamping strap | |
| 19 | 2***0 | Turnbuckle | |
| 20 | 0***2 | Washer | |
| 21 | 0***1 | Tension spring | |
| 22 | 2***0 | Spring support | |
| 23 | 0***2 | Roll pin | |
| 23 | 0***0 | Roll pin | |
| 24 | 0***0 | Locknut | |
| 25 | 0***0 | Washer | |
| 26 | 2***1 | Centering plate | |
| 27 | 0***0 | Bushing | |
| 28 | 0***0 | Hex head bolt | |
| 29 | 2***1 | Sealing plate | |
| 30 | 0***0 | Locknut | |
| 31 | 0***0 | Washer | |
| 32 | 0***2 | Coach bolt | |
| 33 | 2***0 | Rh guide | |
| 33 | 2***0 | Position adapter | |
| 34 | 0***0 | Hex head bolt | |
| 35 | 2***0 | Extension | |
| 36 | 0***1 | Coach bolt | |
| 37 | 2***0 | Lh guide | |
| 37 | 2***0 | Lh guide | |
| 38 | 2***0 | Gearbox panel | |
| 39 | 0***0 | Hex head bolt | |
| 40 | 0***1 | Washer | |
| 41 | 0***0 | Locknut | |
| 42 | 2***0 | Clamping strap | |
| 43 | 2***0 | Sealing rubber | |
| 44 | 0***1 | Hex nut -low form |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
