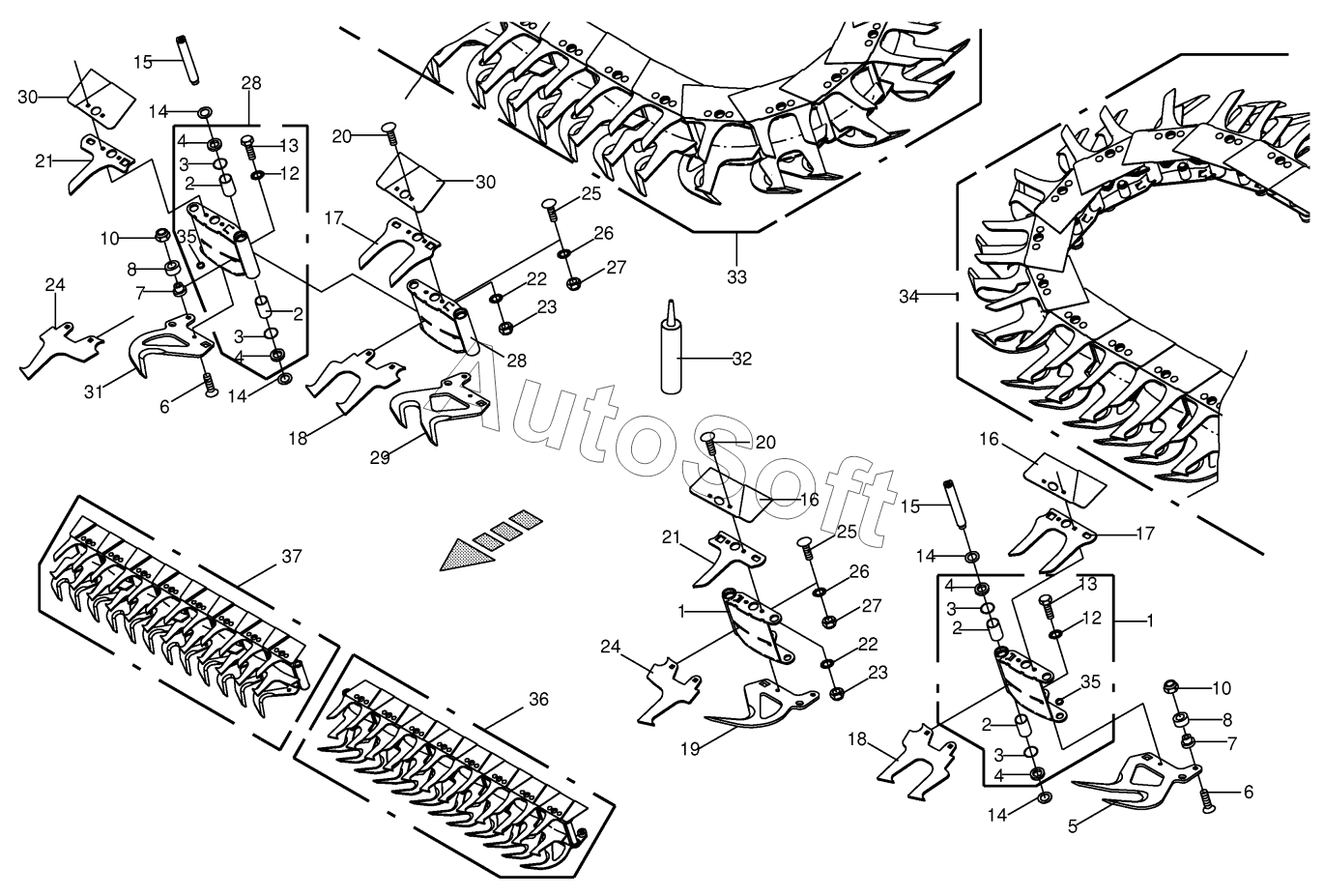

Каталог запасных частей к технике: KRONE Easycollect (2018). Collector
1
1
2
2
2
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
8
10
10
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
30
30
31
32
33
33
34
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***7 | Collector -left | |
| 2 | 0***0 | Bearing bush | |
| 3 | 0***0 | Snap ring | |
| 4 | 0***1 | Scraper | |
| 5 | 0***3 | Knife -left | |
| 6 | 9***0 | Countersunkscrew | |
| 7 | 2***0 | Bearing brushing | |
| 8 | 9***0 | Grooved ball bearing | |
| 10 | 0***0 | Locknut | |
| 12 | 0***1 | Detent edged washer | |
| 13 | 9***0 | Hex head bolt | |
| 14 | 0***1 | Grommet | |
| 15 | 0***5 | Bearing bolt | |
| 16 | 0***1 | Cover plate -left | |
| 17 | 0***3 | Wraping finger 2 -top | |
| 18 | 0***2 | Wraping finger 2 -below | |
| 19 | 0***3 | Knife -left | |
| 20 | 0***2 | Coach bolt | |
| 21 | 0***2 | Wraping finger 1 -top | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Locknut | |
| 24 | 0***2 | Wraping finger | |
| 25 | 0***1 | Coach bolt | |
| 26 | 0***1 | Detent edged washer | |
| 27 | 0***0 | Locknut | |
| 28 | 0***7 | Collector -right | |
| 29 | 0***3 | Knife -right | |
| 30 | 0***1 | Cover plate -right | |
| 31 | 0***3 | Knife -right | |
| 32 | 0***0 | Long-life grease | |
| 33 | 0***6 | Collector -right, cpl. | |
| 33 | 2***2 | Collector -right, cpl. | |
| 34 | 0***6 | Collector -left, cpl. | |
| 34 | 2***2 | Collector -left, cpl. | |
| 35 | 2***2 | Bushing | |
| 36 | 2***1 | Collector extension | |
| 37 | 2***1 | Collector extension |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
