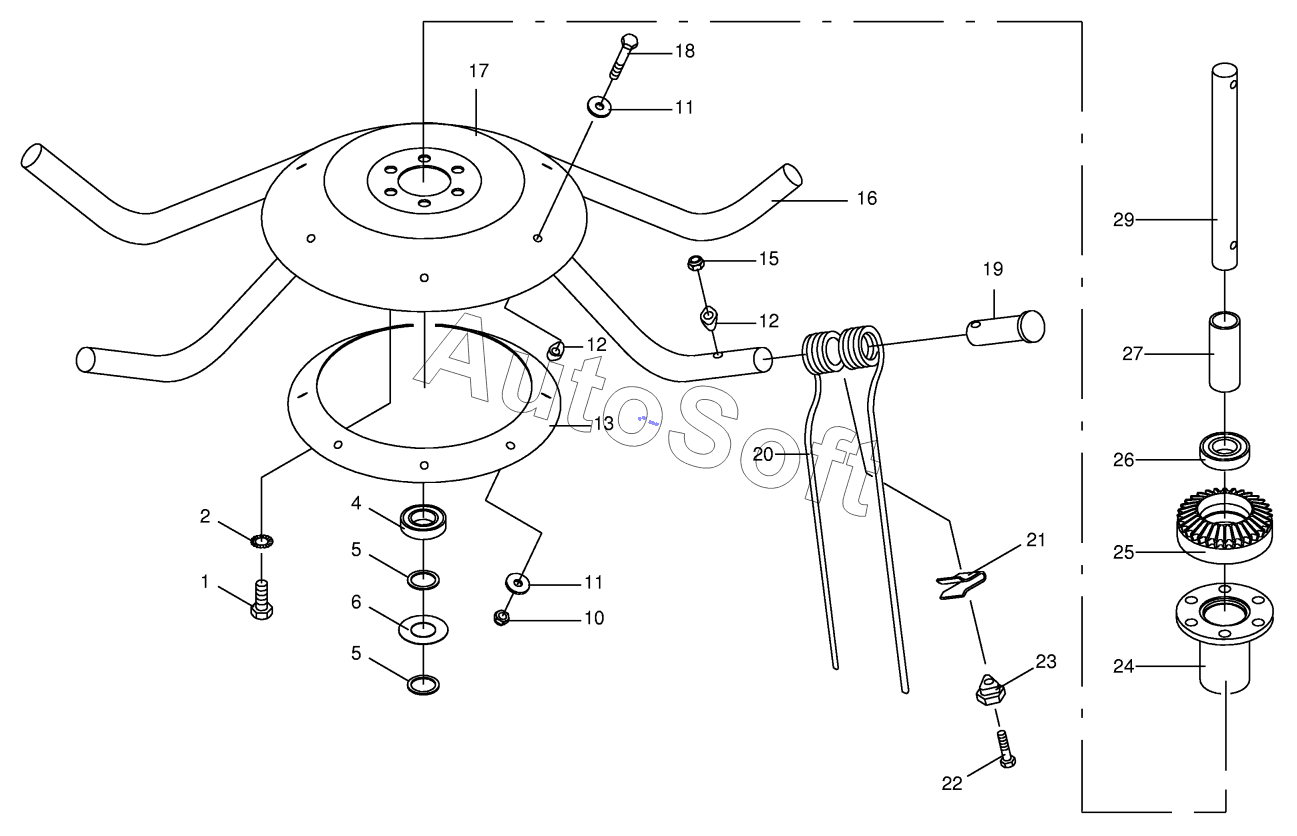

Каталог запасных частей к технике: KRONE KWT 7.70-6X7, KWT 8.50-8, KWT 10.50-8X7 (2018). Rotor (Cw and ccw rotating) 392715 - 463849
1
2
4
5
5
5
5
5
5
5
5
5
5
5
5
6
10
11
11
12
12
13
13
15
16
16
16
16
17
17
18
19
20
20
21
22
23
24
24
25
25
26
27
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hex head bolt | |
| 2 | 0***1 | Detent edged washer | |
| 4 | 0***0 | Grooved ball bearing | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***0 | Shim ring | |
| 5 | 0***1 | Shim ring | |
| 6 | 0***0 | Cover disc | |
| 10 | 0***0 | Locknut | |
| 11 | 0***0 | Washer | |
| 12 | 0***1 | Mat | |
| 13 | 0***2 | Grommet -6 hole | |
| 13 | 0***1 | Grommet -7 hole | |
| 15 | 0***0 | Locknut | |
| 16 | 0***1 | Tine arm | |
| 16 | 0***0 | Tine arm | |
| 16 | 0***0 | Tine arm | |
| 16 | 0***0 | Tine arm | |
| 17 | 0***0 | Rotor plate -6 hole | |
| 17 | 0***0 | Rotor plate -7 hole | |
| 18 | 0***0 | Hex head bolt | |
| 19 | 0***0 | Sealing plug | |
| 20 | 0***1 | Tine -green, clockwise | |
| 20 | 0***1 | Tine -beige, anticlockwise | |
| 21 | 0***0 | Fixing clip | |
| 22 | 0***2 | Hex head bolt | |
| 23 | 0***0 | Excentric | |
| 24 | 0***2 | Rotor hub | |
| 24 | 0***0 | Rotor hub -7 hole | |
| 25 | 0***1 | Bevel wheel | |
| 25 | 0***0 | Bevel wheel | |
| 26 | 0***0 | Grooved ball bearing | |
| 27 | 0***1 | Spacer bushing | |
| 29 | 0***1 | Rotor axle |
