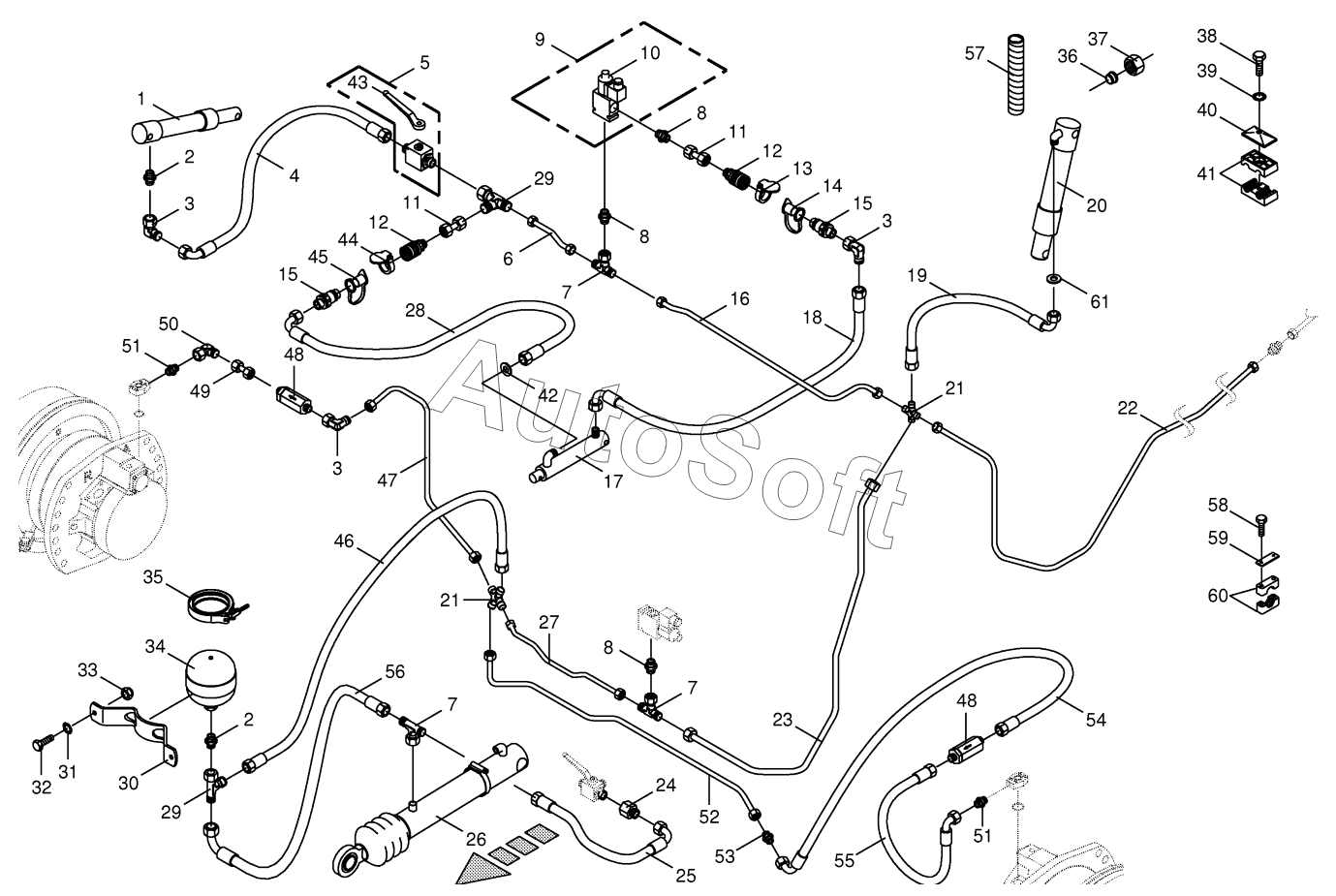

Каталог запасных частей к технике: KRONE BiG X 500 (2018). Charge pressure lines - front
38
44
43
42
41
40
39
38
38
45
38
38
37
36
35
34
33
32
53
61
60
59
58
57
56
55
54
31
52
51
51
50
49
48
48
47
46
9
16
15
15
14
13
12
12
11
11
00 919 070 0
10
17
8
8
8
7
7
7
6
5
4
3
3
3
2
2
27 003 406 0
23
30
29
29
28
27
27 009 623 0
26
25
24
1
22
21
21
27 001 322 0
20
19
18
27 003 406 0
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 919 070 0 | 0***0 | Solenoid coil | |
| 27 001 322 0 | 2***0 | Sealing set | |
| 27 003 406 0 | 2***0 | Sealing set | |
| 27 003 406 0 | 2***0 | Sealing set | |
| 27 009 623 0 | 2***0 | Sealing set | |
| 1 | 2***0 | Hydraulic cylinder | |
| 2 | 0***1 | Male connector | |
| 3 | 0***1 | Angle lug | |
| 4 | 2***0 | High pressure hose line | |
| 5 | 0***2 | Ball valve | |
| 6 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 7 | 0***1 | T connector | |
| 8 | 0***1 | Male connector | |
| 9 | 0***0 | 3/2-Diverter vave bloc | |
| 10 | 0***0 | 3/2-Directional-control valve | |
| 11 | 0***0 | Double nipple | |
| 12 | 0***0 | Sleeve | |
| 13 | 0***0 | Cover -red | |
| 14 | 0***1 | Dust cap -red | |
| 15 | 0***0 | Connector plug | |
| 16 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 17 | 2***0 | Hydraulic cylinder | |
| 18 | 0***0 | High pressure hose line | |
| 19 | 0***1 | High pressure hose line | |
| 20 | 2***0 | Hydraulic cylinder | |
| 21 | 0***1 | Cross pipe union | |
| 22 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 23 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 24 | 0***1 | Reducer fitting | |
| 25 | 2***0 | High pressure hose line | |
| 26 | 0***2 | Hydraulic cylinder | |
| 27 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 28 | 0***0 | High pressure hose line | |
| 29 | 0***1 | Adjustable L connection | |
| 30 | 0***0 | Accumulator support | |
| 31 | 0***1 | Detent edged washer | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***0 | Hex nut | |
| 34 | 0***0 | Pressure accumulator | |
| 35 | 0***0 | Joint bolt-hose clamp | |
| 36 | 0***1 | Cutting ring | |
| 37 | 0***0 | Nozzle disc cap | |
| 38 | 0***1 | Hex head bolt | |
| 38 | 0***2 | Hex head bolt | |
| 38 | 0***0 | Hex head bolt | |
| 38 | 0***1 | Hex head bolt | |
| 38 | 0***1 | Hex head bolt | |
| 39 | 0***1 | Detent edged washer | |
| 40 | 0***0 | Cover plate | |
| 41 | 0***0 | Tube clamp -2 halves | |
| 42 | 0***3 | Throttling disc | |
| 43 | 0***0 | Hand lever -incl. screw, washer | |
| 44 | 0***1 | Dust cap -blue | |
| 45 | 0***0 | Cover -blue | |
| 46 | 2***0 | High pressure hose line | |
| 47 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 48 | 0***1 | Non-return valve | |
| 49 | 0***1 | Double nipple | |
| 50 | 0***0 | Lug | |
| 51 | 0***1 | Male connector | |
| 52 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 53 | 0***1 | Connector | |
| 54 | 0***1 | High pressure hose line | |
| 55 | 2***1 | High pressure hose line | |
| 56 | 2***0 | High pressure hose line | |
| 57 | 0***0 | Spiral strip -Id.-no.= 1m | |
| 58 | 0***1 | Hex head bolt | |
| 59 | 2***0 | Cover plate | |
| 60 | 2***0 | Tube clamp -2 halves | |
| 61 | 0***3 | Throttling disc |
