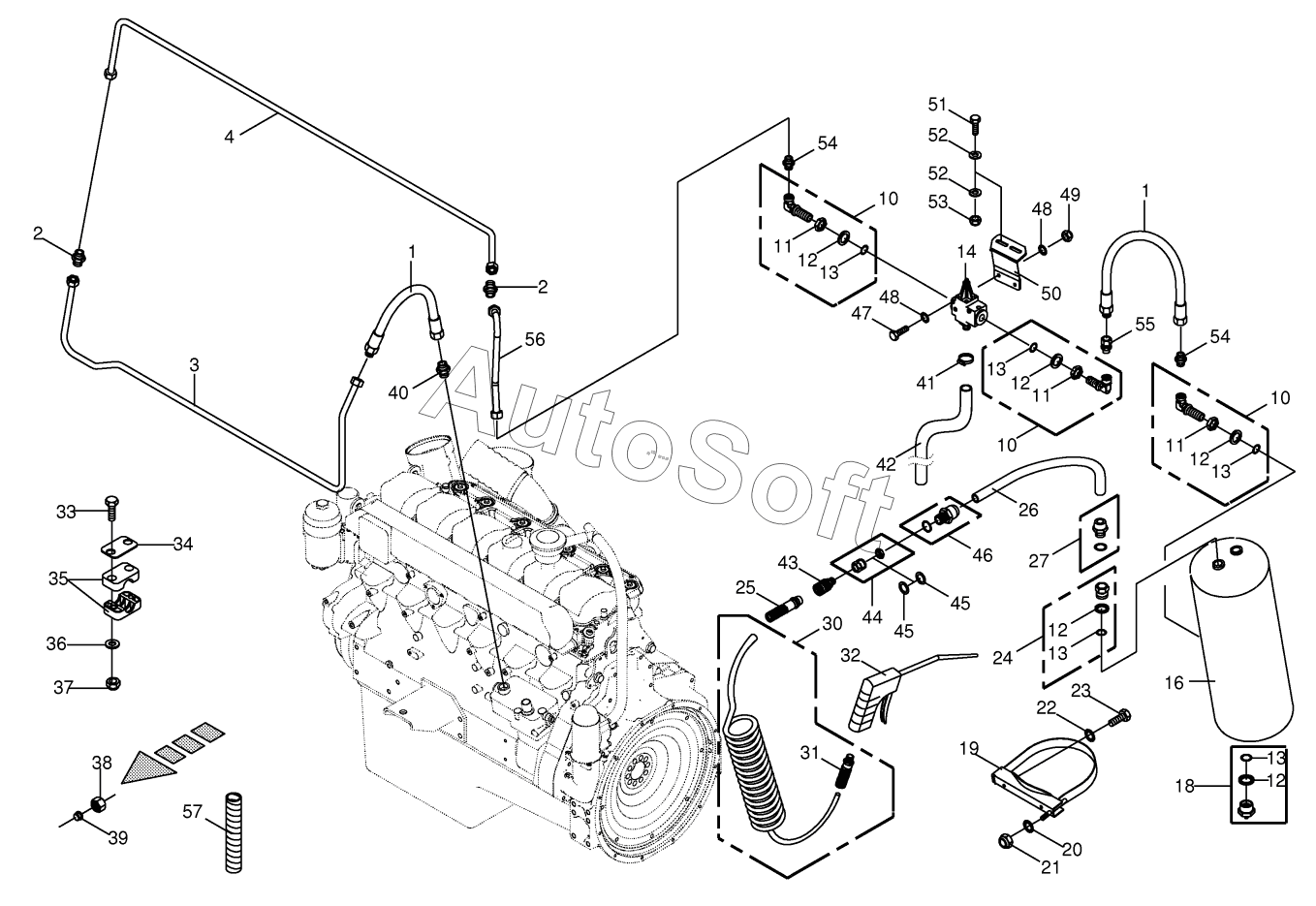

Каталог запасных частей к технике: KRONE BiG X 500 (2018). Air pressure - Blow-out gun
46
35
36
37
38
39
40
41
42
43
44
45
45
34
47
48
48
49
50
51
52
52
53
54
54
55
56
57
20
2
2
3
4
10
10
10
11
11
11
12
12
12
12
12
13
13
13
13
13
14
16
18
19
1
1
21
22
23
24
25
26
27
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 0***0 | Hose | |
| 2 | 0***0 | Connector | |
| 3 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 4 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 10 | 0***1 | Angle-male connector | |
| 11 | 0***1 | Hex nut -low form | |
| 12 | 0***0 | Thrust ring | |
| 13 | 0***0 | O-ring | |
| 14 | 0***1 | Pressure governor | |
| 16 | 0***0 | Air pressure container | |
| 18 | 0***1 | Drain valve | |
| 19 | 0***1 | Tension band | |
| 20 | 0***1 | Detent edged washer | |
| 21 | 0***0 | Locknut | |
| 22 | 0***1 | Detent edged washer | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***0 | Reducing piece | |
| 25 | 0***0 | Plugnipple with bend protectio | |
| 26 | 2***0 | Plastic tubing -Id.-no.= 1m | |
| 27 | 0***0 | Straight screw-in connection | |
| 30 | 0***1 | Spiral hose | |
| 31 | 0***0 | Straight screw-in connection | |
| 32 | 0***0 | Blow-out gun | |
| 33 | 9***0 | Hex head bolt | |
| 34 | 0***0 | Cover plate | |
| 35 | 2***0 | Tube clamp -2 halves | |
| 36 | 0***1 | Washer | |
| 37 | 0***1 | Locknut | |
| 38 | 0***0 | Nozzle disc cap | |
| 39 | 0***1 | Cutting ring | |
| 40 | 0***0 | Male connector | |
| 41 | 0***0 | Tube clip | |
| 42 | 0***0 | Hose -Id.-no.= 1m | |
| 43 | 2***0 | Clutch w. external screw threa | |
| 44 | 9***0 | Sleeve bulkhead | |
| 45 | 0***0 | Supporting disc | |
| 46 | 2***0 | Straight screw-in connection | |
| 47 | 0***1 | Hex head bolt | |
| 48 | 0***1 | Detent edged washer | |
| 49 | 0***0 | Locknut | |
| 50 | 2***1 | Support | |
| 51 | 0***0 | Hex head bolt | |
| 52 | 0***0 | Washer | |
| 53 | 0***0 | Locknut | |
| 54 | 0***1 | Male connector | |
| 55 | 0***0 | Male connector | |
| 56 | 2***0 | Hydraulic line -incl. nozzle disc cap, cutting ring | |
| 57 | 2***0 | Spiral strip -Id.-no.= 1m |
