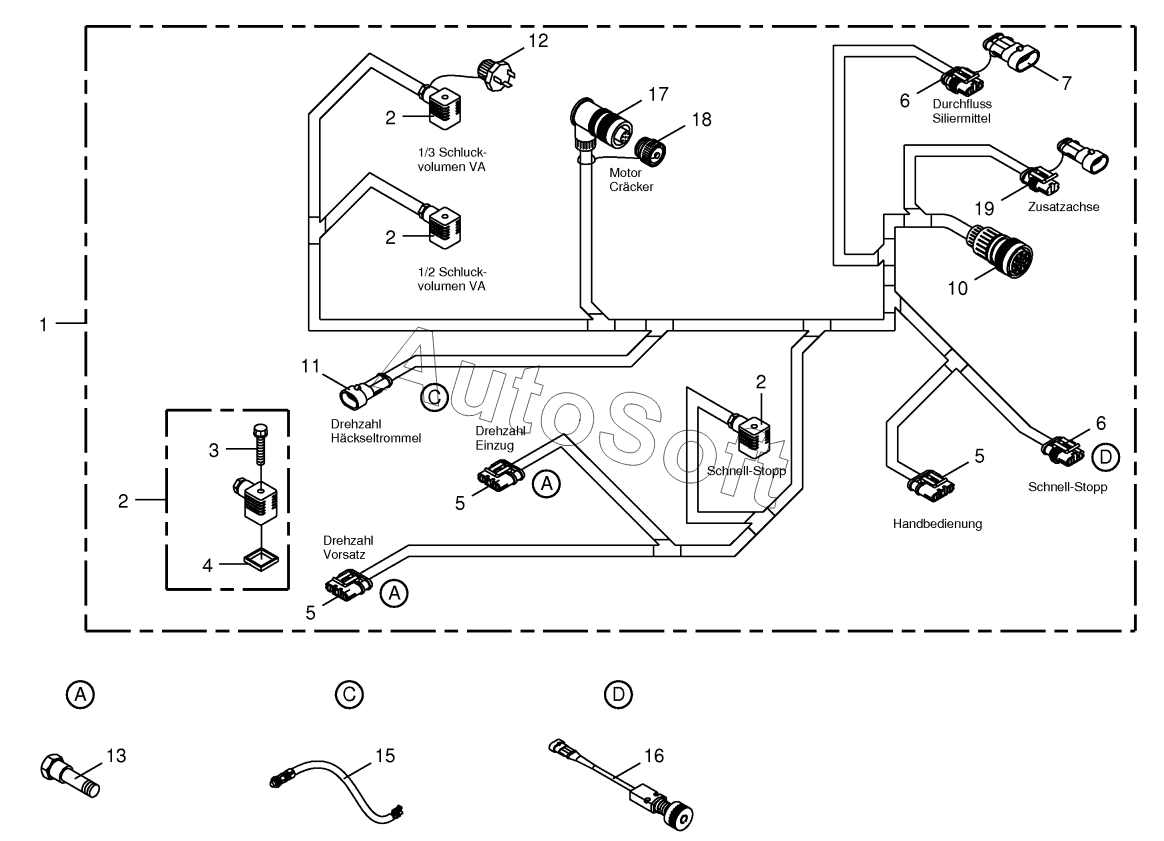

Каталог запасных частей к технике: KRONE BiG X 500 (2018). Wiring Harness - lateral left
1
2
2
2
2
3
4
5
5
5
6
6
7
10
11
12
13
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | Wiring harness -lateral left | |
| 2 | 0***0 | Valve plug -black , low mounting form | |
| 3 | 0***0 | Screw with straight-line curls | |
| 4 | 0***0 | Gasket | |
| 5 | 0***0 | Plug -4-pole | |
| 6 | 0***0 | Plug -3-pole | |
| 7 | 0***0 | Blind-pin casing -3-pole | |
| 10 | 0***1 | Plug | |
| 11 | 0***0 | Coupling socket -2-pole | |
| 12 | 0***0 | Blind-plug -2-pole | |
| 13 | 0***0 | Speed sensor | |
| 15 | 0***2 | Namur sensor | |
| 16 | 0***2 | Instantanequs cut-out switch - incl. coupling socket | |
| 17 | 2***0 | Coupling socket -7-pole | |
| 18 | 0***0 | Protective cap | |
| 19 | 0***0 | Plug -2-pole |
