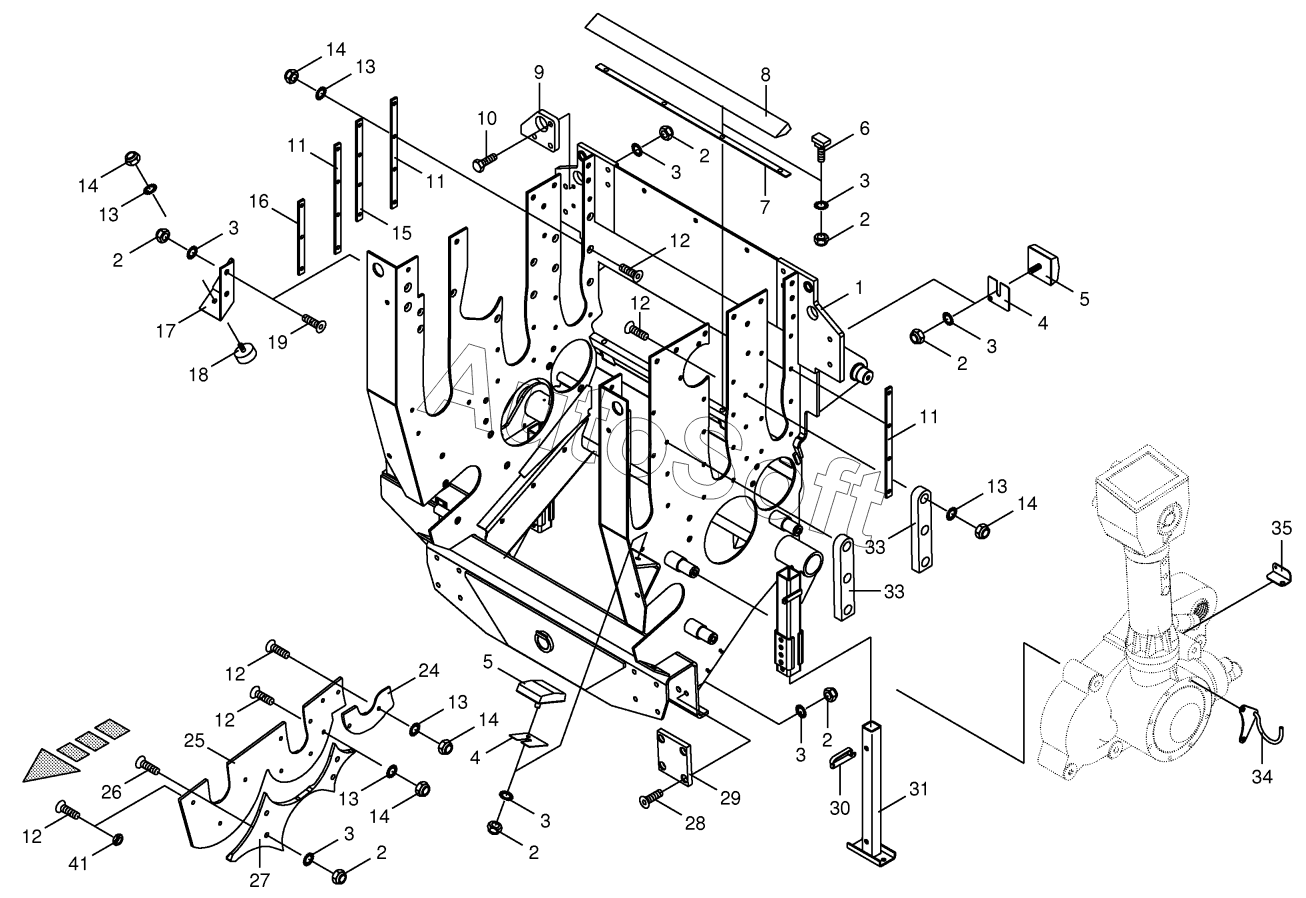

Каталог запасных частей к технике: KRONE BiG X 500 (2018). Feeder Housing with support foot
1
2
2
2
2
2
2
2
3
3
3
3
3
3
3
4
4
5
5
6
7
8
9
10
11
11
11
12
12
12
12
12
00 904 010 1
00 904 010 1
00 904 010 1
00 904 010 1
00 904 010 1
00 904 045 3
00 904 045 3
00 904 045 3
00 904 045 3
00 904 045 3
00 904 047 3
00 904 047 3
00 904 047 3
00 904 047 3
00 904 047 3
13
13
13
13
13
14
14
14
14
14
15
16
17
20 022 991 0
18
19
24
20 022 653 0
20 023 341 0
20 023 340 0
25
20 022 649 0
26
27
20 023 269 1
28
29
30
31
33
33
34
35
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 904 010 1 | 0***1 | Countersunkscrew | |
| 00 904 045 3 | 0***3 | Countersunkscrew | |
| 00 904 047 3 | 0***3 | Countersunkscrew | |
| 20 022 649 0 | 2***0 | Wearing plate -right front | |
| 20 022 653 0 | 2***0 | Wearing plate -back right | |
| 20 022 991 0 | 2***0 | Limit stop -left front | |
| 20 023 269 1 | 2***1 | Formed part -right | |
| 20 023 340 0 | 2***0 | Wearing plate -back right, HD | |
| 20 023 341 0 | 2***0 | Wearing plate -back left, HD | |
| 1 | 2***4 | Base frame | |
| 2 | 0***0 | Locknut | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 0***1 | Enclosure | |
| 5 | 0***0 | Rubber pad | |
| 6 | 9***0 | T-slot bolt | |
| 7 | 2***0 | Spacer bar | |
| 8 | 2***2 | Scraper | |
| 9 | 0***0 | Limit stop -back right | |
| 10 | 0***0 | Hex head bolt | |
| 11 | 2***1 | Guide | |
| 12 | 0***3 | Countersunkscrew | |
| 13 | 0***1 | Detent edged washer | |
| 14 | 0***0 | Locknut | |
| 15 | 2***1 | Guide | |
| 16 | 2***1 | Guide | |
| 17 | 0***1 | Limit stop -right front | |
| 18 | 0***1 | Rubber pad | |
| 19 | 0***2 | Countersunkscrew | |
| 24 | 2***0 | Wearing plate -back left | |
| 25 | 2***0 | Wearing plate -left front | |
| 26 | 0***3 | Countersunkscrew | |
| 27 | 2***1 | Formed part -left | |
| 28 | 0***0 | Countersunkscrew | |
| 29 | 0***1 | Sliding plate | |
| 30 | 0***0 | Spring stick bolt | |
| 31 | 0***2 | Telescope stand | |
| 33 | 0***0 | Slide block | |
| 34 | 0***1 | Pto drive shaft support | |
| 35 | 0***0 | Angle | |
| 41 | 0***0 | Hex nut -low form |
