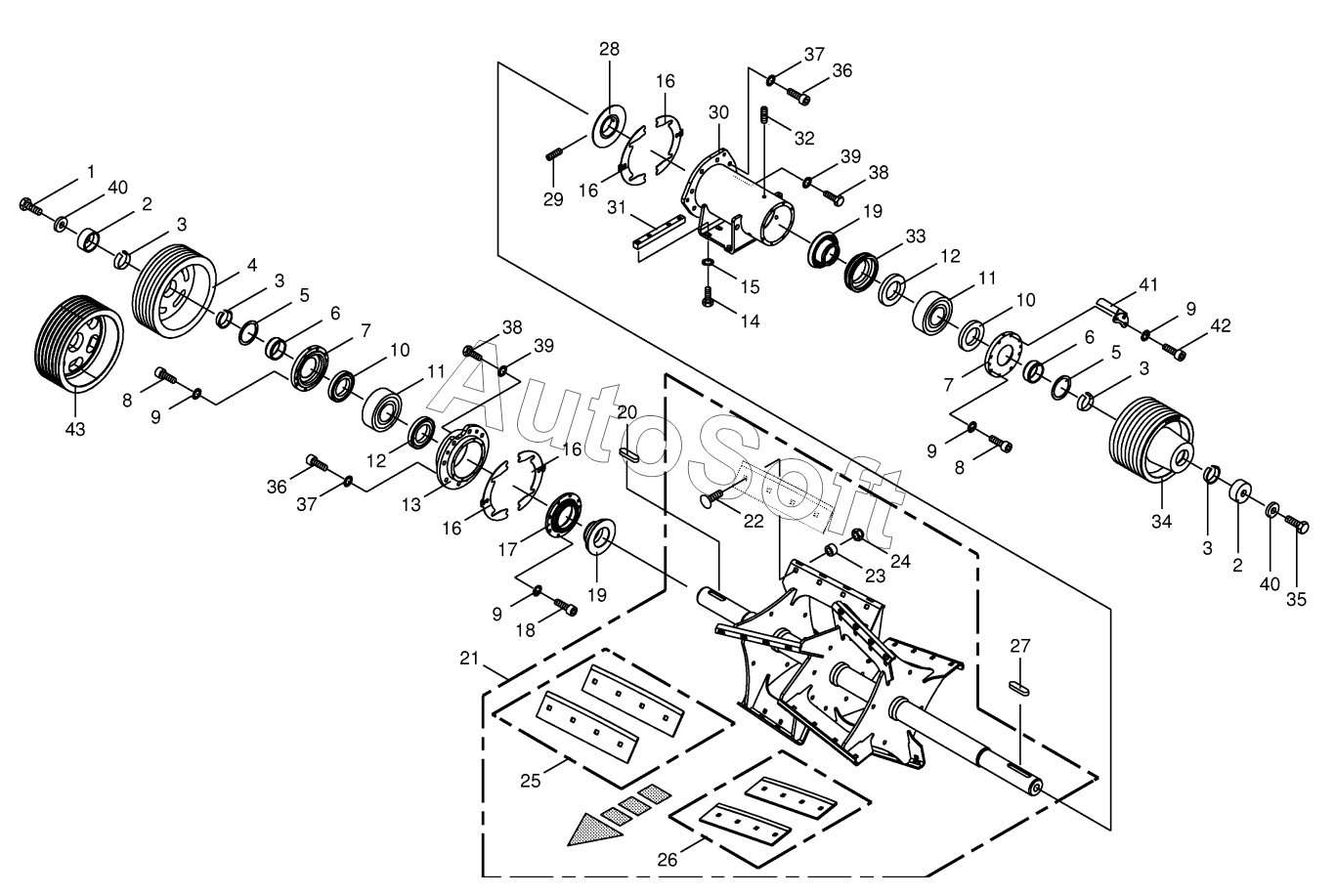

Каталог запасных частей к технике: KRONE BiG X 500 (2018). Discharge accelerator housinge -spring-mounted
45
33
34
35
36
36
37
37
38
38
39
39
40
40
41
20 024 710 0
42
43
44
32
46
47
48
49
50
51
52
53
54
55
56
57
58
20 023 922 1
2
2
3
3
3
3
8
8
9
9
9
9
10
10
11
11
12
12
13
14
15
16
16
16
16
17
18
1
19
19
00 904 047 3
00 904 047 3
20
21
22
23
24
25
26
27
28
29
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 00 904 047 3 | 0***3 | Countersunkscrew | |
| 20 023 922 1 | 2***1 | Scraper -HD optional | |
| 20 024 710 0 | 2***0 | Spring guide -left | |
| 1 | 0***4 | Housing | |
| 2 | 0***0 | Hex head bolt | |
| 3 | 0***1 | Detent edged washer | |
| 8 | 0***2 | Cover -right | |
| 9 | 0***1 | Cover -left | |
| 10 | 0***1 | Detent edged washer | |
| 11 | 0***0 | Hex head bolt | |
| 12 | 0***0 | Hex head bolt | |
| 13 | 0***1 | Clamping block | |
| 14 | 0***1 | Detent edged washer | |
| 15 | 0***1 | Hex head bolt | |
| 16 | 0***1 | Countersunkscrew | |
| 17 | 0***2 | Threaded bar | |
| 18 | 0***1 | Stripper | |
| 19 | 0***3 | Countersunkscrew | |
| 20 | 0***1 | Support bar | |
| 21 | 2***0 | Slider channel | |
| 22 | 2***0 | End plate | |
| 23 | 2***0 | Clamping plate | |
| 24 | 0***0 | Winged screw | |
| 25 | 0***3 | Wearing plate -left | |
| 26 | 0***3 | Wearing plate -right | |
| 27 | 0***2 | Countersunkscrew | |
| 28 | 2***1 | Wearing plate | |
| 29 | 2***1 | Rear wall discharge accelerator | |
| 31 | 0***0 | Washer | |
| 32 | 0***1 | Detent edged washer | |
| 33 | 0***0 | Locknut | |
| 34 | 2***0 | Rubber profile -Id.-no.= 1m | |
| 35 | 2***0 | Angle bracket | |
| 36 | 2***0 | Cover cpl | |
| 37 | 0***0 | Retaining washer | |
| 38 | 0***0 | Washer | |
| 39 | 2***0 | Lock journal | |
| 40 | 0***0 | Rubber profile -Id.-no.= 1m | |
| 41 | 2***0 | Spring guide -right | |
| 42 | 0***0 | Hex head bolt | |
| 43 | 2***0 | Rubber pad | |
| 44 | 2***1 | Drawbar | |
| 45 | 0***0 | Pressure spring | |
| 46 | 0***5 | Bushing | |
| 47 | 2***1 | Joint bolt | |
| 48 | 0***2 | Roll pin | |
| 49 | 2***0 | Spring support | |
| 50 | 0***0 | Hex head bolt | |
| 51 | 0***2 | Washer | |
| 52 | 9***0 | Washer | |
| 53 | 0***0 | Hex nut | |
| 54 | 2***0 | Spring bolt | |
| 55 | 2***0 | Rubber plate | |
| 56 | 0***0 | Hex head bolt | |
| 57 | 0***1 | Washer | |
| 58 | 2***0 | Plate |
