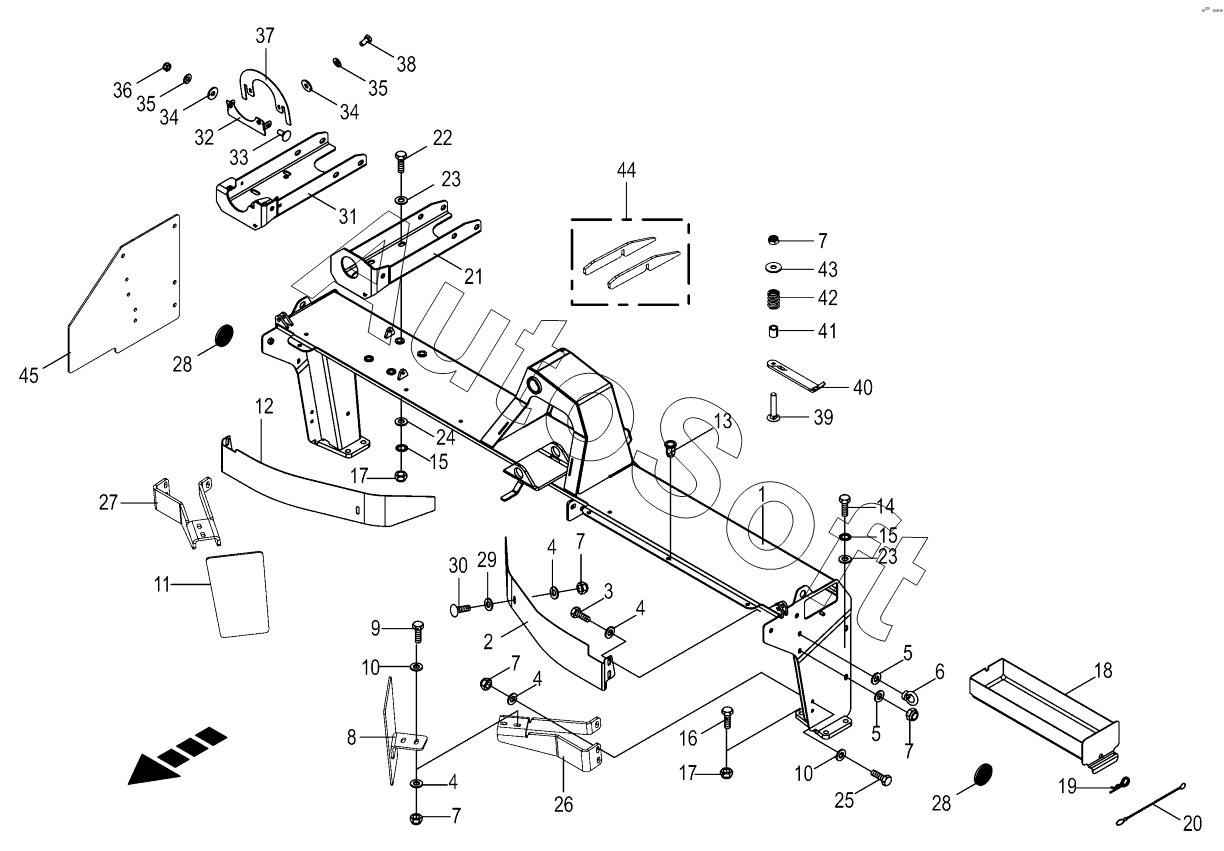

Каталог запасных частей к технике: KRONE EasyCut F 320 (2020). Pendular arbor / Accessories
33
22
22
23
23
24
25
26
27
28
28
29
30
31
32
21
34
34
35
35
36
37
38
39
40
41
42
43
44
45
10
10
1
1
2
2
3
4
4
4
4
5
5
6
7
7
7
7
7
8
9
9
1
11
12
12
13
14
15
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***5 | Pendulum carrying bar with rivet nuts | |
| 1 | 2***3 | Pendulum carrying bar with rivet nuts | |
| 1 | 2***3 | Pendulum carrying bar with rivet nuts | |
| 2 | 2***0 | Baffle plate -left | |
| 2 | 2***0 | Baffle plate -left | |
| 3 | 0***0 | Hex head bolt | |
| 4 | 0***0 | Washer | |
| 5 | 0***0 | Washer | |
| 6 | 0***0 | Lifting eye nut | |
| 7 | 0***0 | Locknut | |
| 8 | 2***0 | Deflector sheet left -left | |
| 9 | 0***0 | Hex head bolt | |
| 9 | 0***0 | Hex head bolt | |
| 10 | 0***0 | Washer | |
| 11 | 2***0 | Deflector sheet -right | |
| 12 | 2***1 | Baffle sheet right -right | |
| 12 | 2***0 | Baffle plate -right | |
| 13 | 9***0 | Blind rivet nut | |
| 14 | 0***0 | Hex head bolt | |
| 15 | 0***1 | Detent edged washer | |
| 16 | 0***0 | Hex head bolt | |
| 17 | 0***0 | Locknut | |
| 18 | 2***0 | Tool box | |
| 19 | 0***1 | Spring clip | |
| 20 | 0***0 | Chain | |
| 21 | 2***1 | Support | |
| 22 | 0***0 | Hex head bolt | |
| 22 | 0***0 | Hex head bolt | |
| 23 | 0***1 | Washer | |
| 24 | 0***0 | Washer | |
| 25 | 0***0 | Hex head bolt | |
| 26 | 2***0 | Support left -left | |
| 27 | 2***0 | Support right -right | |
| 28 | 0***0 | Side light -yellow -self- adhesive | |
| 29 | 0***0 | Washer | |
| 30 | 0***1 | Coach bolt | |
| 31 | 2***1 | Support for drive | |
| 32 | 2***0 | Baffle plate bottom | |
| 33 | 0***2 | Coach bolt | |
| 34 | 0***0 | Washer | |
| 35 | 0***1 | Detent edged washer | |
| 36 | 0***0 | Locknut | |
| 37 | 2***0 | Baffle plate top | |
| 38 | 0***0 | Hex head bolt | |
| 39 | 0***1 | Coach bolt | |
| 40 | 2***0 | PTO shaft support | |
| 41 | 2***0 | Bushing | |
| 42 | 0***0 | Pressure spring | |
| 43 | 9***0 | Washer | |
| 44 | 2***0 | Reinforcement kit -optional | |
| 45 | 2***0 | Guide sheet -optional |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
