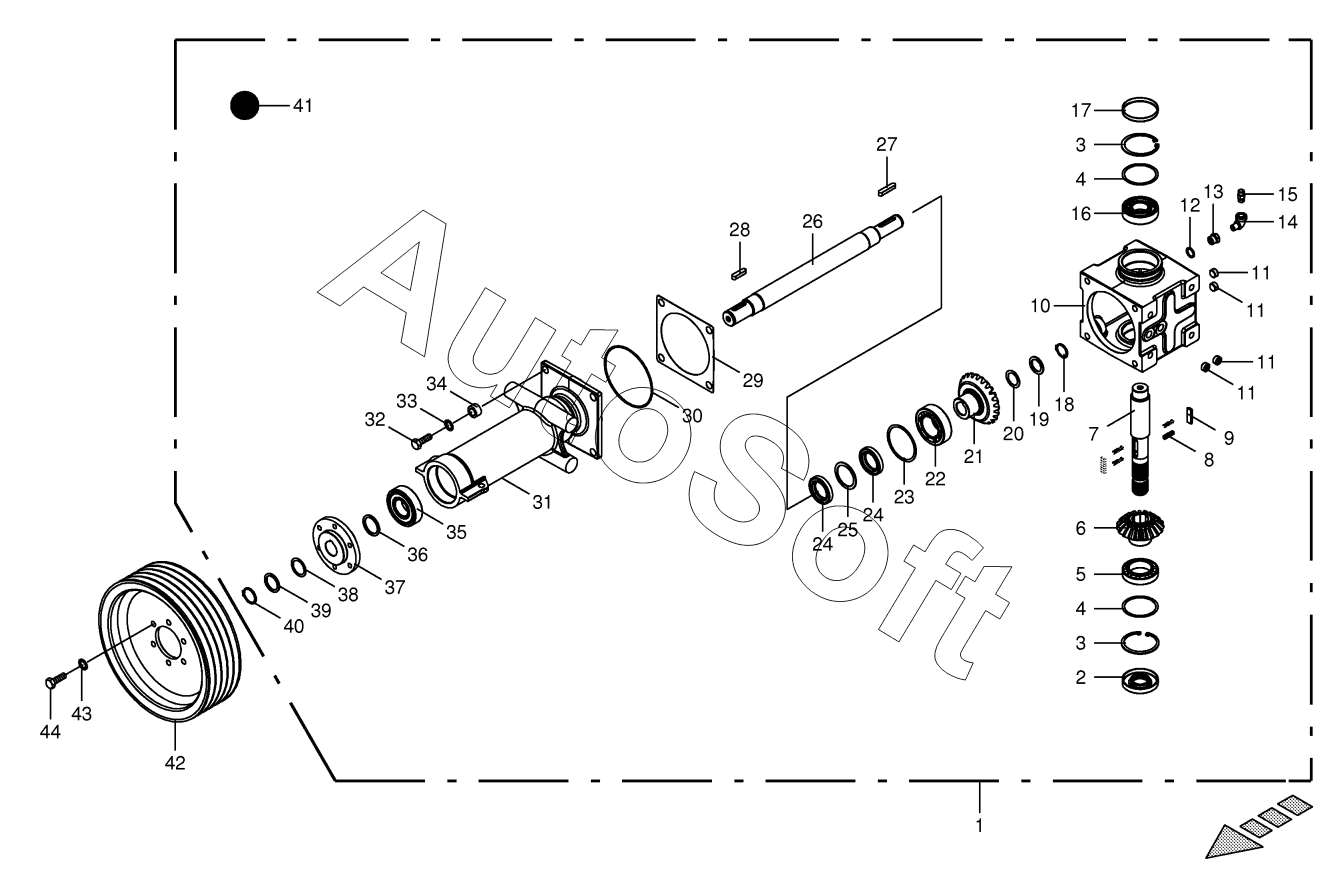

Каталог запасных частей к технике: KRONE EasyCut F 320 (2020). Gearbox - Clockwise
33
23
23
23
24
24
25
26
27
28
29
29
30
31
32
23
34
35
36
37
38
38
38
39
40
41
42
43
44
13
2
3
3
4
4
4
4
4
4
5
6
7
8
9
10
11
11
11
11
12
1
14
15
16
17
18
19
20
20
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***1 | drive gearbox EC F360 rh | |
| 2 | 0***0 | Radial-shaft sealing ring | |
| 3 | 0***0 | Circlip | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***0 | Shim ring | |
| 4 | 0***1 | Shim ring | |
| 5 | 0***0 | Taper roller bearing | |
| 6 | 2***0 | Bevel pinion | |
| 7 | 2***2 | Drive shaft freewheel right | |
| 8 | 2***0 | Pressure spring | |
| 9 | 2***0 | Freewheel ratchet | |
| 10 | 2***0 | Gearbox housing | |
| 11 | 0***1 | Screw plug | |
| 12 | 0***0 | Gasket ring | |
| 13 | 0***0 | Threaded reducing adapter | |
| 14 | 0***0 | Angle | |
| 15 | 0***2 | Breather | |
| 16 | 0***0 | Grooved ball bearing | |
| 17 | 9***0 | Sealing cap | |
| 18 | 0***1 | Circlip | |
| 19 | 0***1 | Supporting disc | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***0 | Shim ring | |
| 20 | 0***1 | Shim ring | |
| 21 | 2***0 | Bevel pinion | |
| 22 | 0***0 | Taper roller bearing | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 23 | 0***0 | Shim ring | |
| 24 | 0***3 | Radial-shaft sealing ring | |
| 25 | 9***0 | Shim ring | |
| 26 | 2***0 | Drive shaft freewheel | |
| 27 | 0***1 | Fit-in key | |
| 28 | 0***0 | Fit-in key | |
| 29 | 2***0 | Shim ring | |
| 29 | 2***0 | Shim ring | |
| 30 | 0***0 | O-ring | |
| 31 | 2***0 | Gearbox housing | |
| 32 | 0***0 | Hex head bolt | |
| 33 | 0***1 | Detent edged washer | |
| 34 | 0***1 | Spacer bushing | |
| 35 | 0***0 | Grooved ball bearing | |
| 36 | 9***0 | Supporting disc | |
| 37 | 2***1 | Hub | |
| 38 | 0***0 | Shim ring | |
| 38 | 0***0 | Shim ring | |
| 38 | 0***0 | Shim ring | |
| 39 | 0***1 | Supporting disc | |
| 40 | 0***0 | Circlip | |
| 41 | 0***0 | Oil -Id.-no.=1ltr | |
| 42 | 2***0 | v-belt Pulley | |
| 43 | 0***1 | Detent edged washer | |
| 44 | 0***0 | Hex head bolt |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
