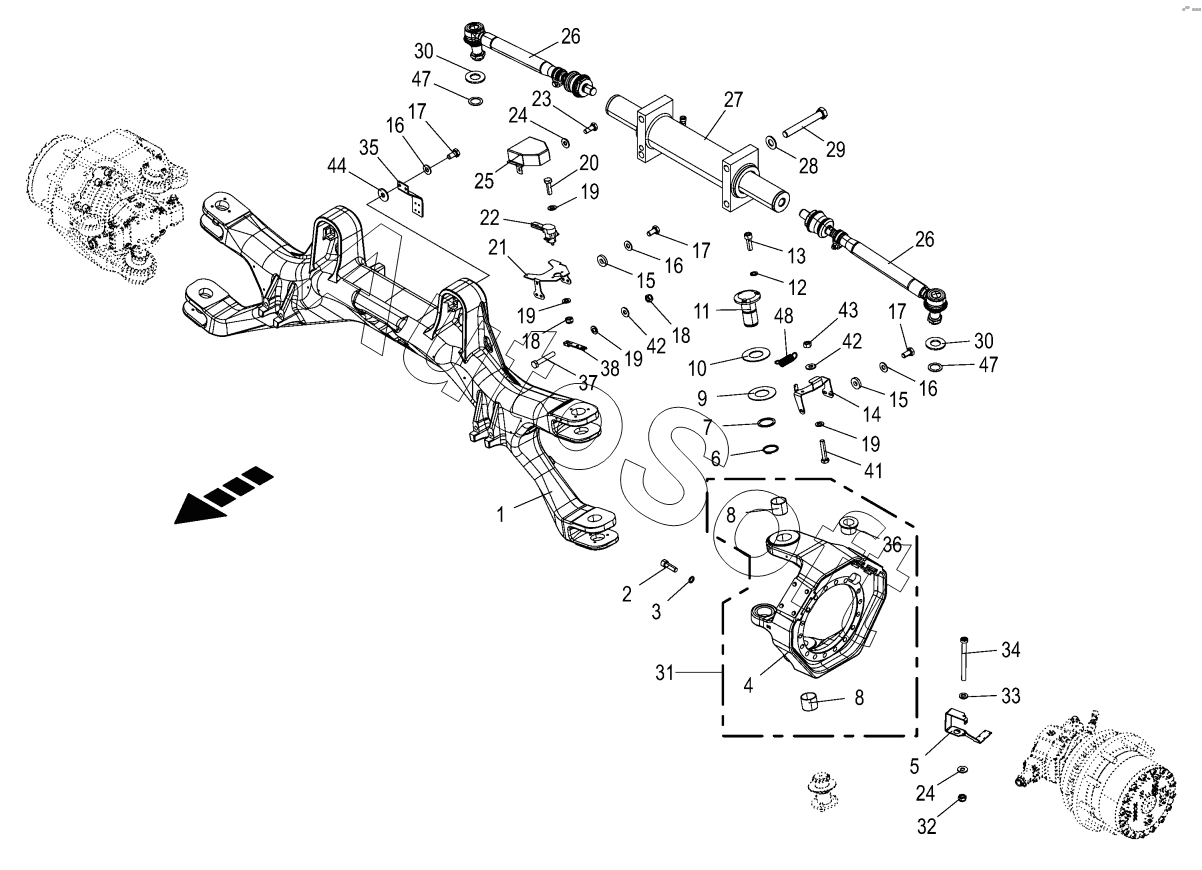

Каталог запасных частей к технике: KRONE BIG-M-450 (2021). Rear axle
33
24
24
25
26
26
27
28
29
30
30
31
31
32
23
34
35
36
37
38
41
42
42
43
44
47
47
48
12
2
3
4
5
5
6
7
8
8
9
10
11
1
13
14
15
15
16
16
16
17
17
17
18
18
19
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 27 019 260 0 | 2***0 | Frame | |
| 1 | 2***2 | Rear axle | |
| 2 | 0***1 | Allen screw | |
| 3 | 0***1 | Detent edged washer | |
| 4 | 2***2 | Steering knuckle cast worked | |
| 5 | 2***0 | Support left | |
| 5 | 2***0 | Support right | |
| 6 | 0***0 | Circlip | |
| 7 | 9***0 | Support disc | |
| 8 | 0***0 | Bearing bush | |
| 9 | 0***1 | Approach disc | |
| 10 | 2***0 | Approach disc | |
| 11 | 2***1 | Locating bolt | |
| 12 | 0***0 | Detent edged washer | |
| 13 | 9***0 | Cyl scr hex. socket | |
| 14 | 2***6 | Support pivotable | |
| 15 | 0***0 | Washer | |
| 16 | 0***1 | Detent edged washer | |
| 17 | 0***0 | Hex head bolt | |
| 18 | 0***0 | Locknut | |
| 19 | 0***1 | Washer | |
| 20 | 0***0 | Hex head bolt | |
| 21 | 2***1 | Support firm | |
| 22 | 2***0 | Sensor | |
| 23 | 0***0 | Hex head bolt | |
| 24 | 0***1 | Detent edged washer | |
| 25 | 2***1 | Sensor guard sheet HA | |
| 26 | 2***0 | Axialspurstange | |
| 27 | 2***0 | Steering cylinder | |
| 28 | 0***1 | Detent edged washer | |
| 29 | 9***0 | Hexagon head screw | |
| 30 | 2***1 | Disc | |
| 31 | 2***0 | Steering knuckle bushing | |
| 31 | 2***0 | Steering knuckle bushing | |
| 32 | 0***1 | Locknut | |
| 33 | 0***1 | Washer | |
| 34 | 0***0 | Allen screw | |
| 35 | 2***3 | Support | |
| 36 | 2***1 | Bushing -track rod | |
| 37 | 9***0 | Hexagon head screw | |
| 38 | 2***2 | Lever | |
| 41 | 9***0 | Hexagon head screw | |
| 42 | 9***0 | Detent edged washer | |
| 43 | 0***1 | Hex nut | |
| 44 | 0***0 | Washer | |
| 47 | 0***1 | Washer | |
| 48 | 0***3 | Tension spring |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
