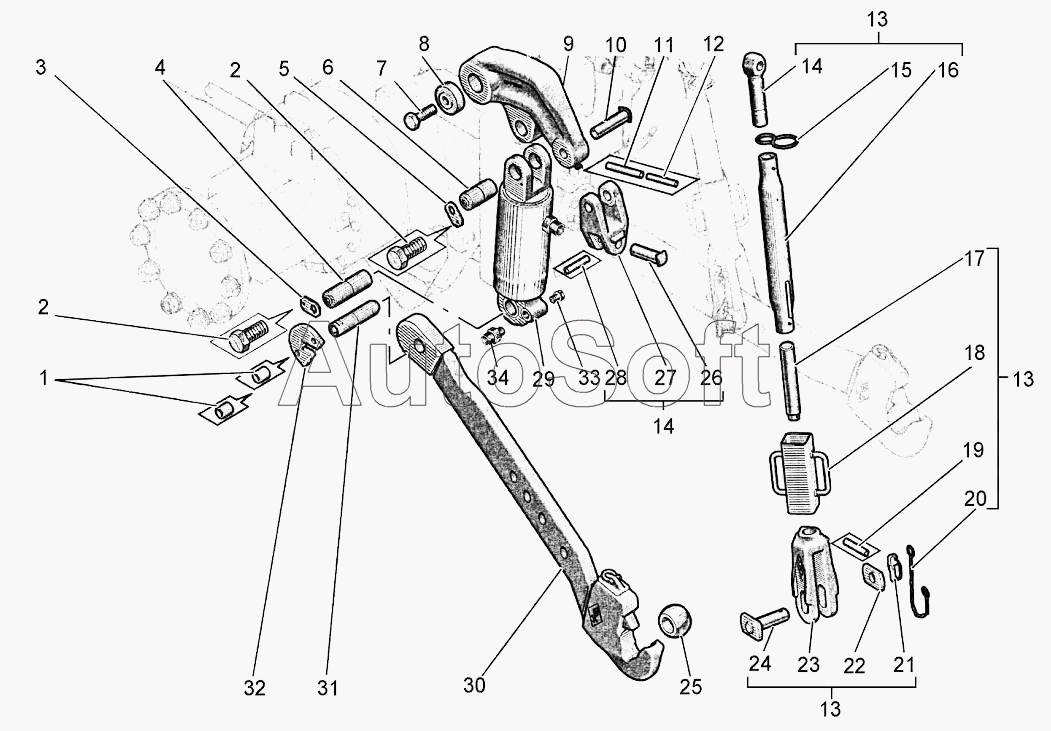

Каталог запасных частей к технике: Агротехмаш АТМ-5280 (2014). Устройство навесное заднее
27
19
20
21
22
23
24
25
25
26
18
28
29
30
30
31
32
33
34
10
2
2
3
4
5
6
7
8
9
9
1
11
12
13
13
13
14
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Втулка | |
| 2 | 1***2 | Болт | |
| 3 | 1***1 | Щека | |
| 4 | 1***2 | Ось | |
| 5 | 1***1 | Щека | |
| 6 | 1***0 | Ось | |
| 7 | 1***3 | Болт | |
| 8 | 1***2 | Крышка | |
| 9 | 1***0 | Рычаг левый | |
| 9 | 1***1 | Рычаг правый | |
| 10 | 1***9 | Палец | |
| 11 | 1***1 | Штифт | |
| 12 | 1***9 | Штифт | |
| 13 | 1***8 | Стойка | |
| 14 | А***4 | Стяжка | |
| 14 | А***4 | Стяжка | |
| 15 | А***5 | Хомут | |
| 16 | А***6 | Труба | |
| 17 | А***7 | Винт | |
| 18 | А***8 | Муфта | |
| 19 | А***9 | Штифт | |
| 20 | А***1 | Цепь | |
| 21 | K***4 | Защелка | |
| 22 | А***2 | Щека | |
| 23 | А***3 | Вилка | |
| 24 | А***4 | Палец | |
| 25 | 1***1 | Опора шаровая | |
| 25 | 1***4 | Опора шаровая | |
| 26 | А***6 | Палец | |
| 27 | А***7 | Вилка | |
| 28 | А***8 | Ось | |
| 29 | 1***2 | Гидроцилиндр | |
| 30 | 1***0 | Рычаг левый | |
| 30 | 1***1 | Рычаг правый | |
| 31 | 1***8 | Ось | |
| 32 | 1***7 | Щека | |
| 33 | 1***1 | Пробка | |
| 34 | 1***1 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
