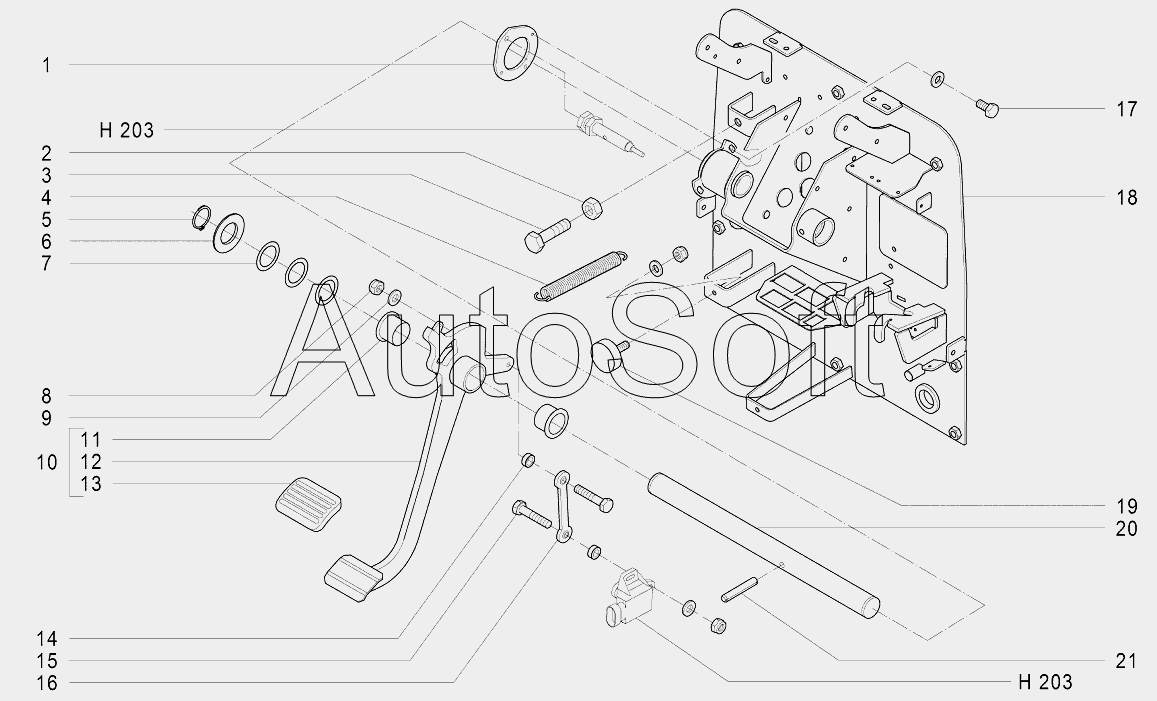

Каталог запасных частей к технике: Агротехмаш АТМ-7360 (2014). K104 Плита монтажная с педалью сцепления
11
21
20
19
18
17
16
15
14
13
12
1
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Шайба | |
| 2 | Г***Z | Гайка М10-8 EVZ | |
| 3 | Б***Z | Болт М10х40-8.8 EVZ | |
| 4 | 1***1 | Пружина 20/1/2 | |
| 5 | К***5 | Кольцо 30х1,5 | |
| 6 | Ш***Z | Шайба 125-31 EVZ | |
| 7 | Ш***2 | Шайба 30х42х0,2 | |
| 8 | Г***Z | Гайка М6-8 EVZ | |
| 9 | Ш***Z | Шайба 6,4 EVZ | |
| 10 | 1***1 | Педаль сцепления | |
| 11 | 1***7 | Втулка | |
| 12 | 1***0 | Педаль сцепления | |
| 13 | 1***8 | Резиновая накладка педали | |
| 14 | 1***4 | Втулка | |
| 15 | Б***Z | Болт М6х30-8.8 EVZ | |
| 16 | 1***3 | Тяга | |
| 17 | Б***Z | Болт М6х12-8.8 EVZ | |
| 18 | 1***5 | Панель крепления механизмов управления | |
| 19 | 1***2 | Буфер | |
| 20 | 1***5 | Ось | |
| 21 | Ш***0 | Шплинт 8х50 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
