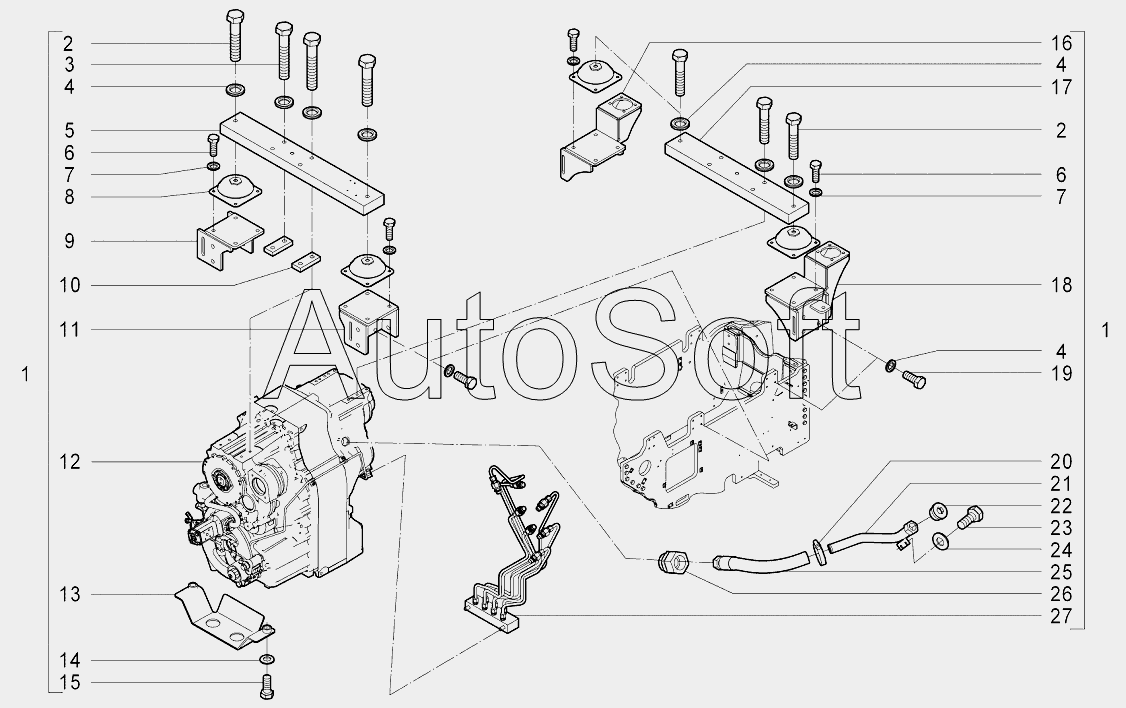

Каталог запасных частей к технике: Агротехмаш АТМ-7360 (2014). B101 Установка трансмиссии
20
12
13
14
15
16
17
18
19
11
21
22
23
24
25
26
27
1
10
9
8
7
7
7
7
6
6
6
6
5
4
4
4
4
4
4
4
3
2
2
2
2
1
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Установка трансмиссии | |
| 1 | 1***1 | Установка трансмиссии | |
| 2 | Б***N | Болт М16х80 10.9 ZN | |
| 2 | Б***N | Болт М16х80 10.9 ZN | |
| 3 | Б***N | Болт М16х100 10.9 ZN | |
| 4 | Ш***N | Шайба 17-140HV ZN | |
| 4 | Ш***N | Шайба 17-140HV ZN | |
| 4 | Ш***N | Шайба 17-140HV ZN | |
| 5 | 1***2 | Траверса | |
| 6 | Б***N | Болт М12х35 10.9 ZN | |
| 6 | Б***N | Болт М12х35 10.9 ZN | |
| 7 | Ш***N | Шайба 13-140HV ZN | |
| 7 | Ш***N | Шайба 13-140HV ZN | |
| 8 | 1***3 | Виброопора трансмиссии | |
| 9 | 1***6 | Кронштейн трансмиссии левый задний | |
| 10 | 1***4 | Планка | |
| 11 | 1***1 | Кронштейн трансмиссии правый задний | |
| 12 | 1***0 | Трансмиссия eccoM 5.0 | |
| 13 | 1***6 | Кожух | |
| 14 | Ш***T | Шайба M18 300 HV ST | |
| 15 | Б***N | Болт М18х45 10.9 ZN | |
| 16 | 1***5 | Кронштейн трансмиссии левый передний | |
| 17 | 1***1 | Траверса | |
| 18 | 1***7 | Кронштейн трансмиссии правый передний | |
| 19 | Б***N | Болт М16х40 10.9 ZN | |
| 20 | 1***8 | Хомут | |
| 21 | 1***8 | Труба заправочная | |
| 22 | 1***3 | Пробка | |
| 23 | Б***N | Болт М8х20 10.9 ZN | |
| 24 | Ш***N | Шайба M8 140 HV ZN | |
| 25 | 1***0 | Рукав | |
| 26 | 1***8 | Штуцер | |
| 27 | 1***7 | Комплект гидравлический |
