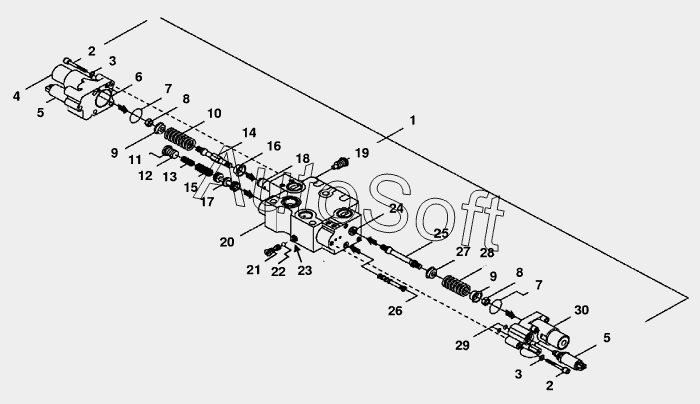

Каталог запасных частей к технике: Versatile серии HHT (2008). 6VLV30bl Клапан гидравлический блокировочный в сборе
1
2
2
3
3
4
5
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Корпус клапана блокировки в сборе | |
| 2 | 8***7 | Болт 1/4dm-20х1-5/8dm | |
| 3 | 8***5 | Шайба 0.25x0.375x0.625 Pl | |
| 4 | 8***7 | Корпус катушки | |
| 5 | 8***2 | Клапан с электромагнитным управлением | |
| 6 | 8***0 | Уплотнительное кольцо | |
| 7 | 8***0 | Уплотнительное кольцо, нитрил 75-Duro | |
| 8 | 8***9 | Гайка | |
| 9 | 8***9 | Тарелка пружины | |
| 10 | 8***5 | Пружина клапана | |
| 11 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 12 | 8***7 | Пробка 7/8 - 14unf | |
| 13 | 8***2 | Пружина компенсатор | |
| 14 | 8***6 | Шток | |
| 15 | 9***5 | Пружина клапана | |
| 16 | 8***7 | Тарелка пружины | |
| 17 | 8***0 | Золотник | |
| 18 | 8***9 | Золотник специальный | |
| 19 | 8***3 | Пробка | |
| 20 | 8***3 | Корпус | |
| 21 | 8***3 | Клапан с седлом в сборе | |
| 22 | 8***4 | Шарик | |
| 23 | 8***0 | Заглушка | |
| 24 | 8***2 | Уплотнительное кольцо | |
| 25 | 8***1 | Шток | |
| 26 | 8***3 | Штуцер | |
| 27 | 8***6 | Тарелка пружины | |
| 28 | 8***8 | Пружина клапана | |
| 29 | 8***9 | Кольцо уплотнительное кожуха соленоида | |
| 30 | 8***4 | Корпус катушки |
