Каталог запасных частей к технике: Versatile серии HHT (2008). 5DRL01 Карданные передачи
18
13
13
13
13
13
13
13
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
15
15
16
17
17
17
17
17
13
19
19
19
20
21
22
23
24
25
26
27
10
1
1
2
2
3
4
5
6
7
8
9
1
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13

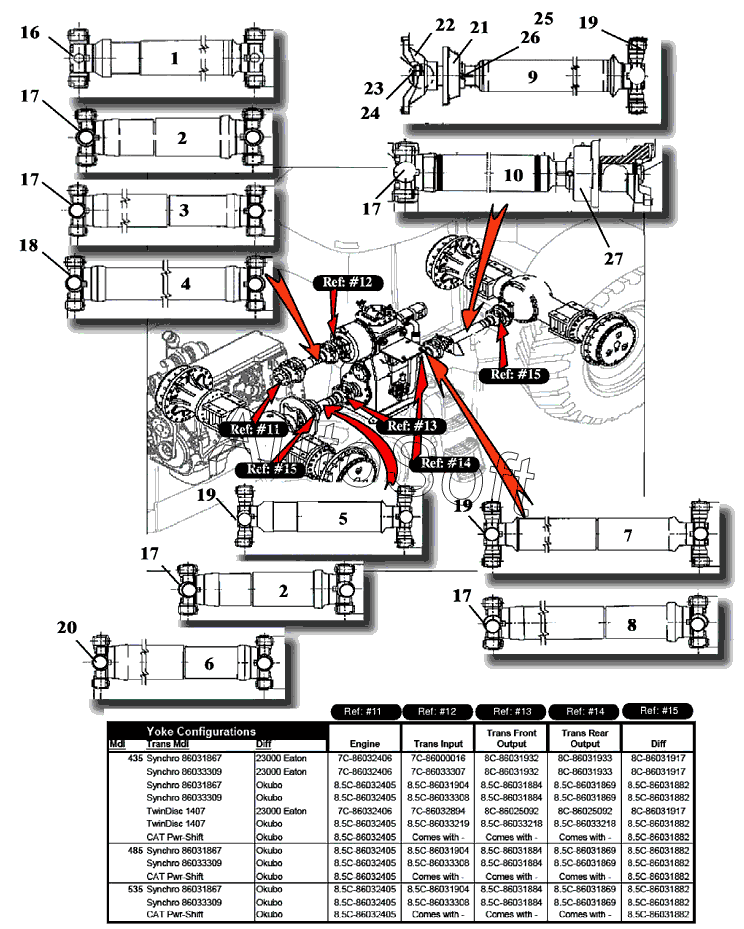

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***2 | Вал карданный в сборе, серия 7С, МКПП | |
| 1 | 8***3 | Вал карданный в сборе, серия 7С, АКПП | |
| 2 | 8***3 | Вал карданный передний 8,5С | |
| 3 | 8***2 | Вал карданный в сборе, серия 8.5С, 1407 АКПП | |
| 4 | 8***9 | Вал карданный в сборе, серия 8.5С, САТ АКПП | |
| 5 | 8***4 | Вал карданный в сборе, серия 8С, 435 | |
| 6 | 8***1 | Вал карданный в сборе, серия 8.5С, САТ АКПП | |
| 7 | 8***5 | Вал карданный в сборе, серия 8С, 435 | |
| 8 | 8***1 | Карданный вал в сборе, 8.5C | |
| 9 | 8***6 | Вал карданный в сборе, серия 8С, 435 | |
| 10 | 8***0 | Карданный вал в сборе | |
| 11 | 8***5 | Вилка карданной передачи 8.5С | |
| 11 | 8***6 | Вилка карданной передачи 7С | |
| 12 | 8***6 | Вилка карданной передачи 7С | |
| 12 | 8***4 | Вилка карданной передачи 8.5С | |
| 12 | 8***4 | Вилка карданной передачи 7С | |
| 12 | 8***9 | Вилка карданной передачи 8.5С, 1407 АКПП | |
| 12 | 8***7 | Вилка карданной передачи 7С | |
| 12 | 8***8 | Вилка карданной передачи 8.5С | |
| 13 | 8***2 | Вилка карданной передачи 8С, 1407 АКПП | |
| 13 | 8***4 | Вилка карданной передачи 8С, МКПП Okubo | |
| 13 | 8***2 | Вилка карданной передачи 8С, МКПП 23000-Eaton | |
| 13 | 8***8 | Вилка 8.5с HHP-L4WD | |
| 14 | 8***2 | Вилка карданной передачи 8С, 1407 АКПП | |
| 14 | 8***9 | Вилка карданной передачи 8.5С, МКПП Okubo | |
| 14 | 8***3 | Вилка карданной передачи 8С, МКПП 23000-Eaton | |
| 14 | 8***8 | Вилка 8.5с HHP-L4WD | |
| 15 | 8***2 | Вилка рычага для 8.5С карданного вала | |
| 15 | 8***7 | Вилка карданной передачи 8С, МКПП 23000-Eaton | |
| 16 | 8***0 | Вилка U-образная серия 7C | |
| 17 | 8***8 | Вилка U-образная серия 8,5C | |
| 18 | N***e | Изолятор | |
| 19 | 8***8 | Вилка U-образная серия 8C | |
| 20 | N***e | Изолятор | |
| 21 | 8***3 | Уплотнитель, креп. 4 болтами, внутр. O 55,50 | |
| 22 | 8***7 | Вилка карданной передачи 8С | |
| 23 | 9***0 | Контргайка 1.80 1.25dm-18 | |
| 24 | 2***2 | Шайба диам.внутр.1.31 наруж.2.44 толщина 0.156dm, сталь | |
| 25 | 8***8 | Винт 3/8-24х3/4 | |
| 26 | 8***4 | Гайка 0.38 Gr-5 Pl | |
| 27 | 8***4 | Подшипник вала карданного |
