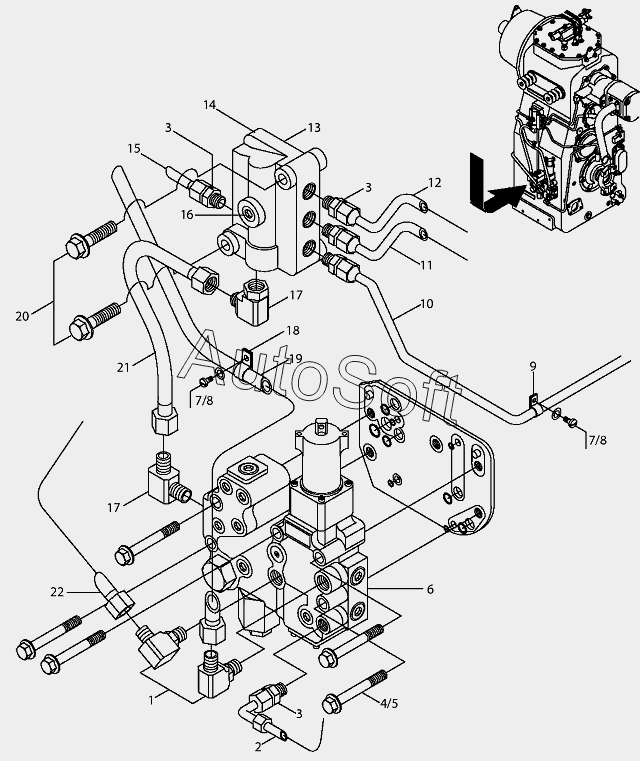

Каталог запасных частей к технике: Versatile серии HHT (2008). 5TRN02 Управляющий клапан
12
22
21
20
19
18
17
17
16
15
14
13
1
11
10
9
8
8
7
7
5
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | Патрубок 90 7/8MJICx7/8ORB | |
| 2 | 8***0 | Трубка гидравлическая | |
| 3 | 7***0 | Штуцер 9/16mjicx9/16morb | |
| 4 | 1***4 | Болт M10x1.50x90 Cl-8.8 Pl | |
| 5 | 3***4 | Шайба М10 | |
| 7 | 3***6 | Болт M6x1.0x10.0 Cl 8.8 | |
| 8 | 1***5 | Шайба плоская 6.40x14.00x1.60 | |
| 9 | 8***6 | P-образный зажим с покрытием, o 0.38 | |
| 10 | 8***2 | Трубка масляная 3/8, КПП L4WD | |
| 11 | 8***2 | Трубка масляная 3/8, 1-го промежуточного вала КПП | |
| 12 | 8***0 | Трубка масляная 3/8, задняя, КПП | |
| 13 | 8***4 | Коллектор | |
| 14 | 8***8 | Пробка 7/16 - 20 | |
| 15 | 8***8 | Трубка масляная 3/8, КПП L4WD | |
| 16 | 9***8 | Пробка 9/16dm, сталь | |
| 17 | 3***4 | Фитинг 90, 1-1/16 Jicx1-1/16 Orb | |
| 18 | V***6 | Хомут 0.625 | |
| 19 | 8***6 | Трубка масляная 5/8, КПП | |
| 20 | 8***3 | Болт M12x1.75x65 Cl-8.8 | |
| 21 | 8***5 | Трубка масляная 3/4, КПП | |
| 22 | 8***7 | Трубка масляная 5/8, КПП |
