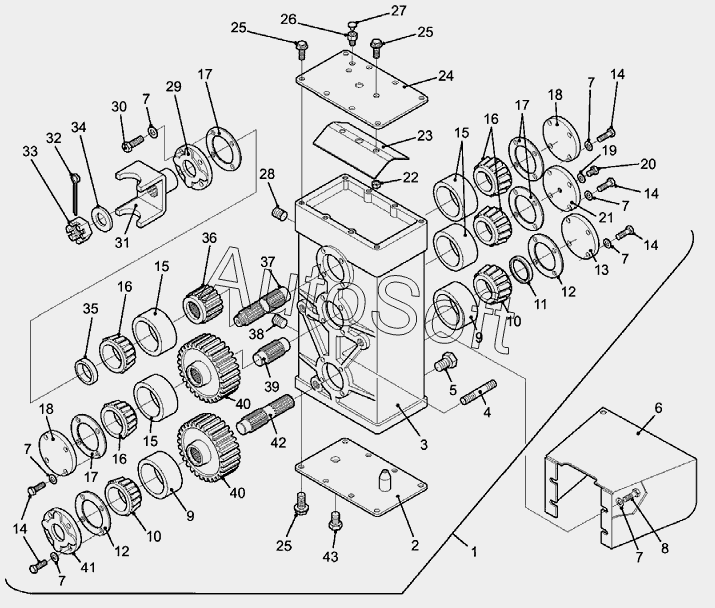

Каталог запасных частей к технике: Versatile серии HHT (2008). 9ATT01 Редуктор понижающий механизма отбора мощности в сборе BUH HH-L4WD
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
7
7
7
7
8
8
9
9
9
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
13
13
14
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
40
41
41
42
42
43
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Редуктор в сборе, L4WD | |
| 1 | 8***1 | Редуктор в сборе, L4WD | |
| 2 | 8***6 | Крышка редуктора нижняя | |
| 2 | 8***6 | Крышка редуктора нижняя | |
| 3 | 9***7 | Корпус редуктора | |
| 3 | 9***7 | Корпус редуктора | |
| 4 | 9***7 | Шпилька, диам.1.0dm, длина 4.50dm | |
| 4 | 9***7 | Шпилька, диам.1.0dm, длина 4.50dm | |
| 5 | 1***0 | Пробка 1-1/16orb | |
| 5 | 1***0 | Пробка 1-1/16orb | |
| 6 | 8***7 | Экран | |
| 6 | 8***7 | Экран | |
| 7 | 9***5 | Шайба 0.469X0.750X0.095 HDN | |
| 7 | 9***5 | Шайба 0.469X0.750X0.095 HDN | |
| 8 | 2***4 | Болт Gr-5 7/16dm-14x3/4 | |
| 8 | 2***4 | Болт Gr-5 7/16dm-14x3/4 | |
| 9 | V***0 | Обойма наружная подшипника, диам.наруж.82.93 толщина 23.81мм | |
| 9 | V***0 | Обойма наружная подшипника, диам.наруж.82.93 толщина 23.81мм | |
| 10 | 5***3 | Обойма внутренняя конического подшипника, диам.внут.1.75dm толщина 0.99dm | |
| 10 | 5***3 | Обойма внутренняя конического подшипника, диам.внут.1.75dm толщина 0.99dm | |
| 11 | V***5 | Сальник диам.внутр. 1.75 наруж.2.50, ширина 0.31 | |
| 11 | V***5 | Сальник диам.внутр. 1.75 наруж.2.50, ширина 0.31 | |
| 12 | 9***8 | Шайба 0.50 | |
| 12 | 9***8 | Шайба 0.50 | |
| 12 | 9***9 | Шайба 0.25 | |
| 12 | 9***9 | Шайба 0.25 | |
| 12 | 9***1 | Шайба 0.05 | |
| 12 | 9***1 | Шайба 0.05 | |
| 12 | 9***2 | Шайба 0.075 | |
| 12 | 9***2 | Шайба 0.075 | |
| 13 | 9***4 | Крышка вторичного вала КПП | |
| 13 | 9***4 | Крышка вторичного вала КПП | |
| 14 | 2***0 | Винт с гексагональной головкой 0.44x1.00 Gr8 Pl | |
| 14 | 2***0 | Винт с гексагональной головкой 0.44x1.00 Gr8 Pl | |
| 15 | 5***1 | Кольцо подшипника наружное 4.13ODX0.94THK | |
| 15 | 5***1 | Кольцо подшипника наружное 4.13ODX0.94THK | |
| 16 | 9***6 | Подшипник конический 44.45IDX30.16THK | |
| 16 | 9***6 | Подшипник конический 44.45IDX30.16THK | |
| 17 | 9***8 | Прокладка крышки, 0.003dm | |
| 17 | 9***8 | Прокладка крышки, 0.003dm | |
| 17 | 9***9 | Прокладка крышки, 0.005dm | |
| 17 | 9***9 | Прокладка крышки, 0.005dm | |
| 17 | V***9 | Прокладка крышки, 0.01dm | |
| 17 | V***9 | Прокладка крышки, 0.01dm | |
| 17 | V***0 | Прокладка крышки, 0.02dm | |
| 17 | V***0 | Прокладка крышки, 0.02dm | |
| 18 | 9***6 | Крышка | |
| 18 | 9***6 | Крышка | |
| 19 | 9***4 | Шайба 13.00x24.00x0.95 HDN BI | |
| 19 | 9***4 | Шайба 13.00x24.00x0.95 HDN BI | |
| 20 | 9***8 | Пробка 7/16 - 20 | |
| 20 | 9***8 | Пробка 7/16 - 20 | |
| 21 | 9***7 | Крышка подшипника | |
| 21 | 9***7 | Крышка подшипника | |
| 22 | 8***3 | Контргайка 0.38NC GR5 PL | |
| 22 | 8***3 | Контргайка 0.38NC GR5 PL | |
| 23 | 9***5 | Экран | |
| 23 | 9***5 | Экран | |
| 24 | 9***3 | Крышка редуктора | |
| 24 | 9***3 | Крышка редуктора | |
| 25 | 9***6 | Болт 3/8dmx16x1dm | |
| 25 | 9***6 | Болт 3/8dmx16x1dm | |
| 26 | 8***7 | Сапун 0.5-Psi, 16-Hex1/4 - 18Nptf | |
| 26 | 8***7 | Сапун 0.5-Psi, 16-Hex1/4 - 18Nptf | |
| 27 | 3***1 | Пробка 1/8, пластик | |
| 27 | 3***1 | Пробка 1/8, пластик | |
| 28 | 9***0 | Заглушка 1/2dm | |
| 28 | 9***0 | Заглушка 1/2dm | |
| 29 | 9***5 | Крышка подшипника | |
| 29 | 9***5 | Крышка подшипника | |
| 30 | 8***4 | Болт шестигранный 0.44x1.25GR8 PL | |
| 30 | 8***4 | Болт шестигранный 0.44x1.25GR8 PL | |
| 31 | 9***0 | ВИЛКА РЫЧАГА СЕРИИ 1550 | |
| 31 | 9***0 | ВИЛКА РЫЧАГА СЕРИИ 1550 | |
| 32 | V***2 | Шплинт 5/32х2dm | |
| 32 | V***2 | Шплинт 5/32х2dm | |
| 33 | 1***6 | Корончатая гайка 1.25 18unef | |
| 33 | 1***6 | Корончатая гайка 1.25 18unef | |
| 34 | 8***2 | Шайба 1.312x2.250x0.12 Pl | |
| 34 | 8***2 | Шайба 1.312x2.250x0.12 Pl | |
| 35 | 8***8 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, | |
| 35 | 8***8 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, | |
| 36 | V***0 | Шестерня, 21 зуб | |
| 36 | V***0 | Шестерня, 21 зуб | |
| 37 | V***2 | Первичный вал | |
| 37 | V***2 | Первичный вал | |
| 38 | 8***3 | Пробка 3/4NPTF | |
| 38 | 8***3 | Пробка 3/4NPTF | |
| 39 | 9***6 | Вал промежуточный | |
| 39 | 9***6 | Вал промежуточный | |
| 40 | V***1 | Шестерня, 43 зуба | |
| 40 | V***1 | Шестерня, 43 зуба | |
| 41 | 9***5 | Крышка | |
| 41 | 9***5 | Крышка | |
| 42 | 9***7 | Вторичный вал | |
| 42 | 9***7 | Вторичный вал | |
| 43 | 5***3 | Пробка | |
| 43 | 5***3 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
