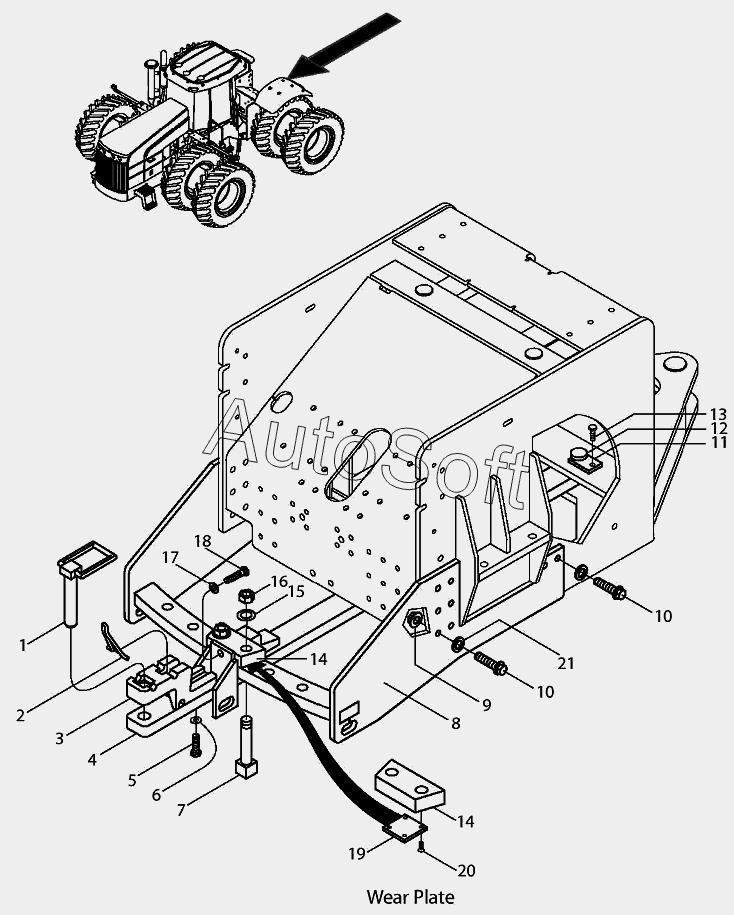

Каталог запасных частей к технике: Versatile серии HHT (2008). 9ATT03 Подвижное сцепное устройство и каркас в сборе
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
21
1
1
2
2
3
3
4
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Палец запорный o 2,0dm | |
| 1 | 8***3 | Прицепной механизм, набор №933 | |
| 2 | 8***7 | Защелка пальца | |
| 2 | 9***4 | Болт 0.75x7.00 Gr-8 Pl | |
| 3 | 8***6 | Вилка, замыкаемая болтом | |
| 3 | 8***9 | Втулка | |
| 4 | 8***7 | Брус сцепной 2.0х5.0dm HHP-L4wd | |
| 4 | 8***2 | Балка усилительная | |
| 5 | 8***9 | Гайка шестигранная FLG 0.75 10 GR8 PL | |
| 5 | 9***2 | Болт шестигранный M20x100 10.9PL | |
| 6 | 1***1 | Шайба M20 Pl, сталь | |
| 7 | 8***5 | Болт, длина 240 | |
| 8 | 8***2 | Корпус HHP | |
| 9 | 8***9 | Гайка Gr-8 Pl 1 - 8 Unc | |
| 10 | 8***6 | Болт шестигранный 1.00NCx4.00GR8 PL | |
| 11 | 8***7 | Фиксатор пальца сцепного устройства | |
| 12 | 8***6 | Палец 2.0dmх160.5мм | |
| 13 | 2***9 | Болт шестигранный USR M10x20 PL | |
| 14 | 8***4 | Блок L4WD | |
| 15 | 8***0 | Шайба плоская 1.25dm, сталь | |
| 16 | 8***9 | Гайка шестигранная 1.25 G8P | |
| 17 | 8***4 | Шайба диам.внутр.33.50 наруж.60.00 толщина 4.00мм, сталь | |
| 18 | 8***6 | Болт Gr-8 1.25-7Unc-2Bx9.0dm | |
| 19 | 8***4 | Прокладка сцепного устройства | |
| 20 | 3***0 | Крепежный винт M6x16 PL | |
| 21 | 8***7 | Шайба плоская герметизирующая |
