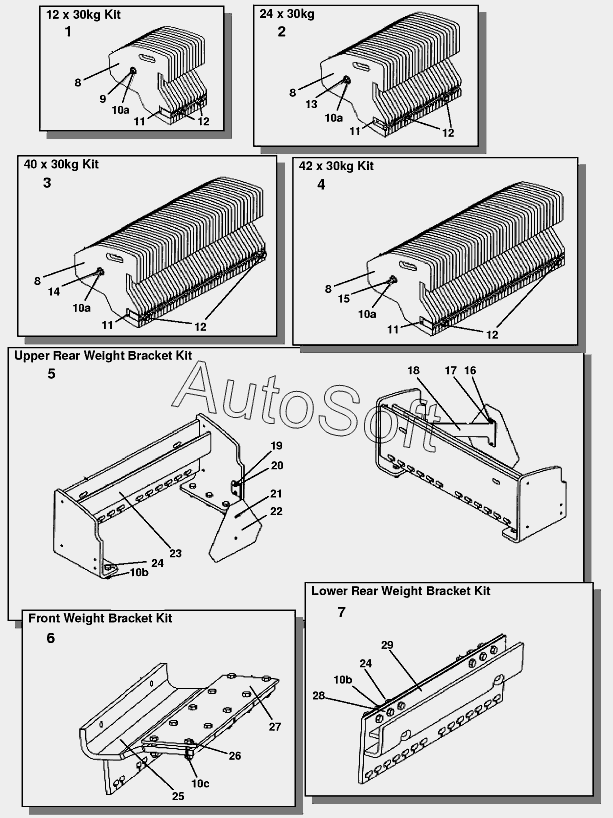

Каталог запасных частей к технике: Versatile серии HHT (2008). 9WTS01 Груза и сопутствующие компоненты
1
2
2
2
2
4
5
6
7
8
8
8
8
9
10a
10a
10a
10a
10b
10b
10c
11
11
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Комплект грузов 12х30кг, набор №618 | |
| 10a | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 10b | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 10c | 8***9 | Гайка шестигранная FLG M20 класс 10 PL | |
| 11 | 8***7 | Зажим кронштейна передней части WT | |
| 12 | V***7 | Болт M20x90 Cl-8.8 | |
| 13 | 8***0 | Тяга соединительная Lth-660mm, WEIGHTS 24x30kg | |
| 14 | 8***4 | Шпилька длина 1102 LG | |
| 15 | 8***5 | Стержень М20х2.5-6g длина 1180, диам.18.3 | |
| 16 | 3***7 | Шайба M6 Pl | |
| 17 | 9***5 | Гайка M6х1.0 Cl-8 | |
| 18 | 8***9 | Кронштейн противовеса | |
| 19 | 9***8 | Гайка шестигранная M10x1.50 Cl-8.0 | |
| 2 | 8***5 | Набор (#617) передних противовесов 24x30 KG | |
| 2 | 8***6 | Комплект грузов 40х30кг, набор №616 | |
| 20 | 9***3 | Винт с гексагональной головкой с фланцами M10x40 | |
| 21 | 8***8 | Болт M6x1.0x16 Cl-8.8 | |
| 22 | 8***7 | Информационная табличка | |
| 23 | 8***9 | Кронштейн противовеса, HHP L4wd | |
| 24 | 3***7 | Болт шестигранный M20x70 8.8PL | |
| 25 | 8***3 | Кронштейн противовеса | |
| 26 | 3***1 | Болт шестигранный M20x80 8.8PL | |
| 27 | 8***6 | Пластина армированная переднего противовеса | |
| 28 | 8***2 | Шайба 21.00X37.00X3.00 HDN | |
| 29 | 8***6 | Кронштейн заднего противовеса, ННР | |
| 4 | 8***7 | Комплект грузов 42х30кг, набор №624 | |
| 5 | 8***8 | Набор (#942) кронштейнов верхних заднего против. | |
| 6 | 8***9 | Набор (#939) - кронштейнов переднего противовеса | |
| 7 | 8***0 | Набор (#940) кронштейнов нижних заднего противовес | |
| 8 | 8***8 | Груз, 30кг L4WD (Red) | |
| 9 | 8***8 | Тяга соединительная Lth-345mm, WEIGHTS 12x30kg |
