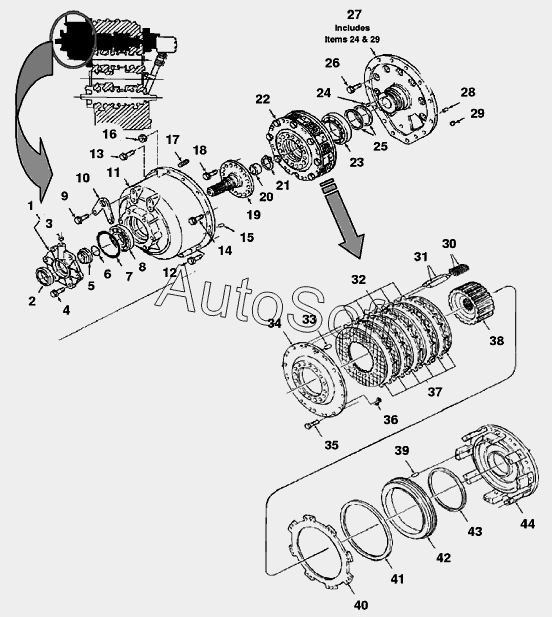

Каталог запасных частей к технике: Versatile серии HHT (2008). 5TRN03a Муфта сцепления в сборе
33
21
22
23
24
25
26
27
28
29
30
31
32
20
34
35
36
37
38
39
40
41
42
43
44
9
9
2
2
2
3
4
5
5
5
6
6
6
7
8
9
1
10
11
12
13
14
15
16
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***7 | Крышка муфты сцепления | |
| 2 | 8***9 | Уплотнение масляное D65x90x13 | |
| 2 | 8***8 | Уплотнение масляное внут. O2,38хвнеш. O3,35х0, | |
| 3 | 8***7 | Дроссель M8х1.25 - 8 диам.1.8 | |
| 4 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 5 | 8***5 | Манжета | |
| 5 | 8***6 | Манжета | |
| 6 | 8***4 | Кольцо уплотнительное JIS G45 сцепления | |
| 6 | 8***7 | Уплотнительное кольцо JIS B2401 G50 | |
| 7 | 8***8 | Кольцо уплотнительное JIS G130 | |
| 8 | 8***7 | Подшипник шариковый 55.00IDX120.0ODX29.0 | |
| 9 | 3***8 | Болт M12x1.75x25 8.8 Pl | |
| 9 | 8***4 | Шайба 13.27X24.00X2.500 PL | |
| 10 | 8***3 | Кронштейн | |
| 11 | 8***5 | Корпус муфты | |
| 12 | 8***4 | Винт с гексагональной головкой с фланцами M12x75 | |
| 13 | 8***3 | Болт М12 | |
| 14 | 9***8 | Болт M12x40 Cl-8.8 | |
| 15 | 8***5 | Штифт 12.0x24.0 | |
| 16 | 3***5 | Гайка M12х1.75 | |
| 17 | 8***3 | Болт М12 | |
| 18 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 19 | 8***7 | Фланец входного вала сцепления трансмиссии | |
| 19 | 8***9 | Фланец вала муфты | |
| 20 | 8***5 | Втулка | |
| 21 | 3***1 | Стопорное кольцо М55 | |
| 22 | 8***3 | Муфта сцепления | |
| 23 | 8***8 | Подшипник шариковый 105.00IDX145.0ODX20.0 | |
| 24 | 8***1 | Пробка 1/8 | |
| 25 | 8***2 | Кольцо уплотнительное | |
| 26 | 9***6 | Болт M12x1.75x30 Cl-8.8 | |
| 27 | 8***2 | Плита с пробкой и отверстием | |
| 28 | 8***5 | Штифт 12.0x24.0 | |
| 29 | 8***1 | Ввертыш М8х1.25 внут.диам.4 | |
| 30 | 8***2 | Пружина возврата диска сцепления | |
| 31 | 8***3 | Стержень | |
| 32 | 8***1 | Диски сцепления стальные | |
| 33 | 8***4 | Штифт 10.0x20.0мм | |
| 34 | 8***6 | Диск | |
| 35 | 9***2 | Болт M10x30 Cl-8.8 | |
| 36 | 8***3 | Пружина разделитель | |
| 37 | 8***2 | Диск фрикционный 11 внутр. | |
| 38 | 8***0 | Ступица главной фрикционной муфты | |
| 39 | 8***1 | Штифт | |
| 40 | 8***5 | Диск | |
| 41 | 8***9 | Кольцо внешнее | |
| 42 | 8***0 | Поршень | |
| 43 | 8***7 | Кольцо внутреннее | |
| 44 | 8***2 | Корпус муфты |
