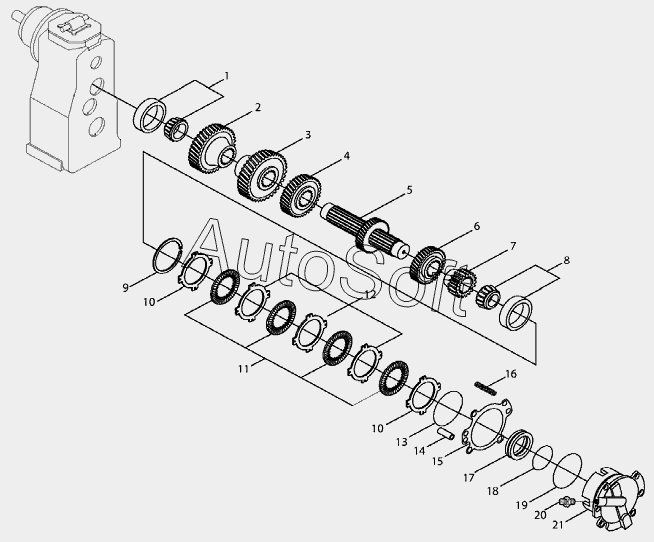

Каталог запасных частей к технике: Versatile серии HHT (2008). 5TRN06 Вал промежуточный 1-й в сборе
11
21
20
19
18
17
16
15
14
13
12
1
10
10
8
8
9
7
6
5
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***4 | Ролик подшипника конический ЕT-32311 | |
| 2 | 8***8 | Шестерня 1-го промежуточного вала, 42 зуба HHP L4WD | |
| 3 | 8***9 | Шестерня 1-го промежуточного вала, 45 зубьев HHP L4WD | |
| 4 | 8***6 | Шестерня 1-го промежуточного вала, 38 зубьев | |
| 5 | 8***0 | Первый контрпривод, трансмиссия, HHP-L4WD | |
| 5 | 8***1 | Контрпривод трансмиссии 1-ый в сборе | |
| 6 | 8***7 | Шестерня 1-го промежуточного вала, 39 зубьев HHP L4WD | |
| 7 | 8***6 | Ступица тормоза сцепления для 86032767 | |
| 8 | 8***3 | Подшипник роликовый 1-го промежуточного вала | |
| 9 | 8***7 | Стопорное кольцо | |
| 10 | 8***1 | Пластина стальная dmВdm фрикционная пластина | |
| 11 | 8***9 | Диск фрикционный | |
| 12 | 8***0 | Пластина стальная dmАdm тормоза сцепления | |
| 13 | 8***9 | Кольцо уплотнительное вн. O 151.99xтолщина 3.53 | |
| 14 | 8***8 | Стержень | |
| 15 | 8***8 | Набор прокладок для трансмиссии | |
| 16 | 8***0 | Возвратная пружина 2мм | |
| 17 | 8***9 | Поршень | |
| 18 | 8***6 | Стопор внут. 1-го промежуточного вала | |
| 19 | 8***7 | Стопор внеш. 1-го промежуточного вала | |
| 20 | 8***7 | Дроссель M8х1.25 - 8 диам.1.8 | |
| 21 | 8***8 | Крышка |
