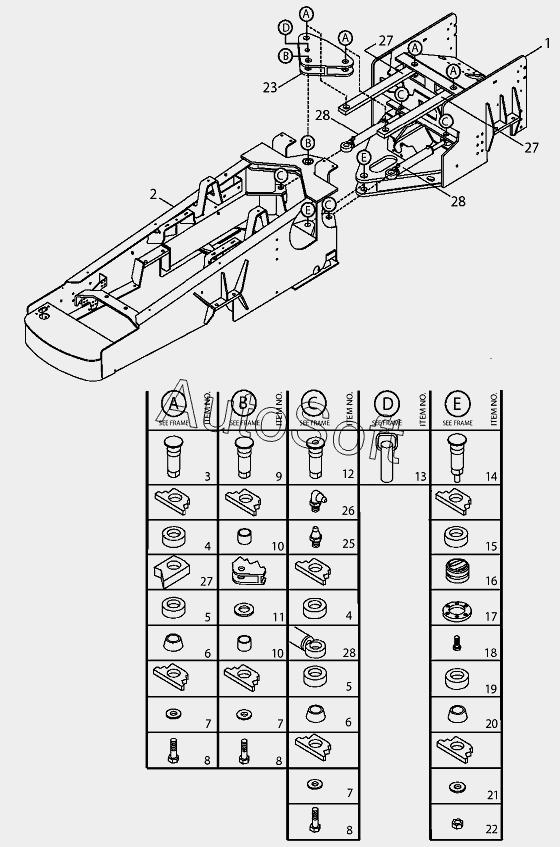

Каталог запасных частей к технике: Versatile серии HHT (2008). 2FRM01 Рама с деталями шарнирного соединения в сборе
14
28
28
28
27
27
27
26
25
23
22
21
20
19
18
17
16
15
1
13
12
11
10
10
9
8
8
8
7
7
7
6
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Рама задняя HHP-L4WD | |
| 2 | 8***9 | Рама передняя HHP-L4WD | |
| 3 | 8***2 | Палец 60мм HHP-L4WD | |
| 4 | 8***0 | Уплотнение тяги Id-60 Od-125 Thk-42mm | |
| 5 | 8***9 | Уплотнение тяги Id-75 Od-125 Thk-42mm | |
| 6 | 8***1 | Втулка рулевого цилиндра диам.внутр.60.5мм | |
| 7 | 8***8 | Шайба плоская диам.внут.22.0, наруж.80.0, толщина 10.0мм, сталь | |
| 8 | 9***3 | Болт M20x2.5x40 CL-10.9 | |
| 9 | 8***6 | Палец | |
| 10 | 8***9 | Втулка диам.внутр.60 длина 40мм | |
| 11 | 8***0 | Шайба диам.внут.62.0мм, толщина 2.0мм | |
| 12 | 8***2 | Палец 60х178.8мм | |
| 13 | 8***6 | Палец, длина 190мм | |
| 14 | 8***8 | Палец 80мм HHP-L4WD | |
| 15 | 8***2 | Уплотнение верхнее Id-80 Od-200 Thk-25.4mm | |
| 16 | 8***7 | Втулка сферическая 80x150x88mm | |
| 17 | 8***3 | Опора упорного подшипника | |
| 18 | 9***3 | Винт с гексагональной головкой с фланцами M10x40 | |
| 19 | 8***1 | Уплотнение нижнее Id-95 Od-200 Thk-38mm | |
| 20 | 8***7 | Прокладка стальная внут. диам.80.5 толщина 24.0, о | |
| 21 | 8***7 | Шайба плоская стальная вн.O 41ммxвнеш.O 120 мм, | |
| 22 | 9***2 | ГАЙКА | |
| 23 | 8***4 | Рама поворотная HHP-L4WD | |
| 25 | 8***0 | Штуцер для подвода смазки 1/8-27NPT | |
| 26 | 8***9 | Масленка 1/8 - 90 NPT | |
| 27 | 8***5 | Тяга 913мм HHP-L4WD | |
| 28 | 8***1 | Цилиндр гидравлический рулевого привода HHP-L4WD |
