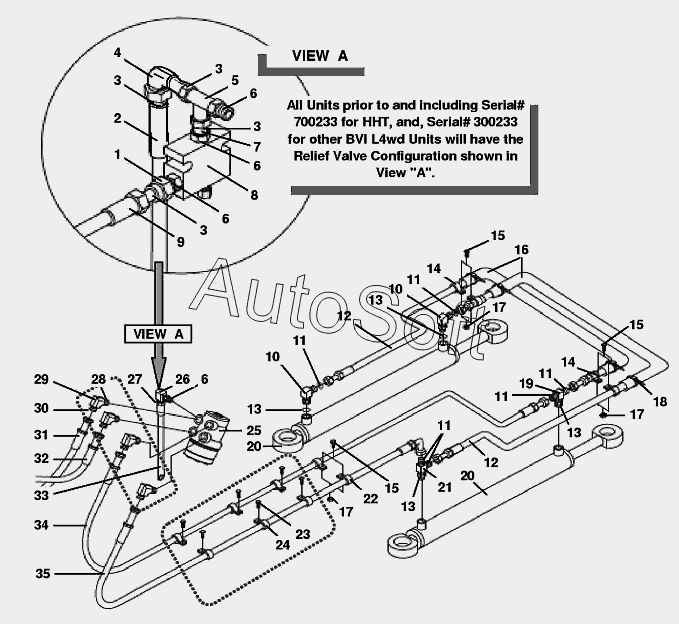

Каталог запасных частей к технике: Versatile серии HHT (2008). 4STR01 Рулевая гидросистема
1
2
3
3
3
3
4
5
6
6
6
6
7
8
9
10
10
11
11
11
11
11
12
12
13
13
13
13
14
14
15
15
15
16
17
17
17
18
19
20
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Фитинг, 9/16orfs 7/16orb | |
| 2 | 8***4 | Рукав 3/8dmх430мм 100R17 HHP L4WD | |
| 3 | 9***0 | Кольцо уплотнительное 0.301 IDX0.070 THK 90DU | |
| 4 | 8***9 | Фитинг 90, 4orfs - 4orfs | |
| 5 | 8***8 | Тройник 9/16orfs 7/16orb | |
| 6 | 1***2 | Кольцо уплотнительное вн. O 0.351xтолщина 0.072 | |
| 7 | 8***0 | Штуцер 9/16orfs 7/16orb | |
| 8 | 8***0 | Клапанная коробка, HHP-L4wd | |
| 9 | 8***5 | Рукав 3/8dmх900мм 100R17 | |
| 10 | 8***1 | Фитинг 90, 1.00Orfs 7/8Orb | |
| 11 | 9***9 | Кольцо уплотнительное 0.614 IDX0.070 THK BU | |
| 12 | 8***2 | Рукав 1/2dmх1875мм 100r17 | |
| 13 | 1***9 | Кольцо уплотнительное вн. O 0.8xтолщина 0.09 N | |
| 14 | V***1 | Хомут 7/8dm | |
| 15 | 4***8 | Болт M10x1.5x20 Cl 8.8 | |
| 16 | 8***1 | Защитный рукав внутр.диам. 1.25dm, длина 1725мм, нейлон | |
| 17 | 4***5 | Гайка M10 Usr Pl | |
| 18 | V***1 | Хомут 365мм, нейлон | |
| 19 | 8***6 | Тройник Orfs-1, Orb-7/8 | |
| 20 | 8***1 | Цилиндр гидравлический рулевого привода HHP-L4WD | |
| 21 | 8***7 | Тройник Orfs-1, Orb-7/8 | |
| 22 | V***2 | Хомут 1.25dm | |
| 23 | 8***8 | Болт шестигранный FLG M10x16 8.8PL | |
| 24 | 9***0 | Кронштейн 1-3/16 | |
| 25 | 9***0 | Агрегат рулевой | |
| 26 | 8***6 | Фитинг 90, 6orfs 12orfs 12orb | |
| 26 | 9***2 | Фитинг 90, 7/16orb 11/16ofs | |
| 27 | 9***1 | Кольцо уплотнительное 0.364 IDX0.070 THK BUNA | |
| 28 | N***e | Изолятор | |
| 29 | 9***8 | Фитинг 90, 1-13/16orfs 1-1/16orb | |
| 30 | 9***6 | Кольцо уплотнительное 0.739 IDX0.070 THK BUNA | |
| 31 | 8***9 | Рукав 3/4dmх1200мм 100r1 | |
| 32 | 8***9 | Рукав 3/4dmх875мм 100R17 HHP L4WD | |
| 33 | 8***2 | Рукав 3/8dmх750мм 100r17 | |
| 34 | 8***1 | Рукав 3/4dmх3550мм 100r17 | |
| 35 | 8***0 | Рукав 3/4dmх3000мм 100r17 |
