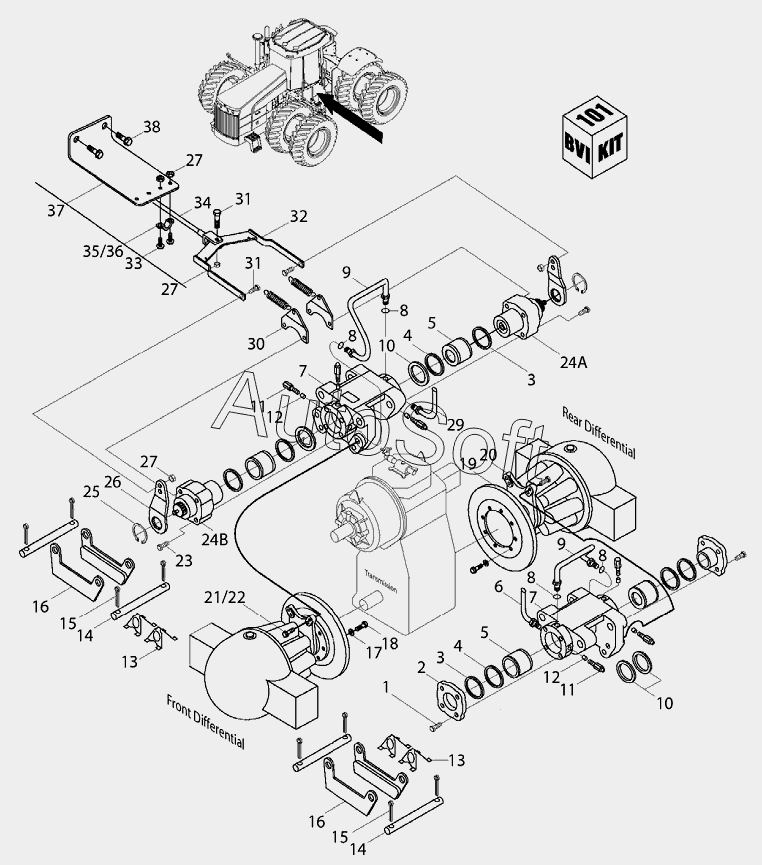

Каталог запасных частей к технике: Versatile серии HHT (2008). 7BRK01 Тормозной диск в сборе
1
2
6
6
7
7
9
9
10
10
11
11
14
14
16
16
17
18
19
20
21
22
23
24А
24В
25
26
27
27
27
29
29
30
31
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***1 | Комплект деталей крепления кожуха | |
| 10 | 8***1 | Пыльник | |
| 101A | 8***8 | Набор пыльников и прокладок | |
| 101B | 8***2 | Комплект стопорныхколец и рычаг | |
| 101C | 8***7 | Поршни, пыльники и уплотнения | |
| 11 | 8***9 | Предохранительный клапан, L4WD | |
| 14 | 8***6 | Пальцы со шплинтами | |
| 16 | 8***9 | Набор - тормозные колодки | |
| 17 | 4***3 | Шайба 13.00X24.00X2.5 HDN PL | |
| 18 | 8***9 | Болт шестигранный 0.50x1.50GR5 PL | |
| 19 | 9***2 | Диск тормозной в сборе 508х19 L4WD | |
| 2 | 8***2 | Крышка тормозного цилиндра L4WD | |
| 20 | 8***9 | Фланец | |
| 21 | 8***6 | Болт 0.62х2.25 Gr-5 Рl | |
| 22 | 9***9 | Шайба 16.00х28.00х3.00, Нdn, Вl, сталь | |
| 23 | 8***3 | Комплект болтов L4WD | |
| 24А | 8***5 | Привод HHP-L4WD | |
| 24В | 8***6 | Привод HHP-L4WD | |
| 25 | 8***1 | Стопорное кольцо диам.1.375dm | |
| 26 | 8***7 | Рычаг L4WD | |
| 27 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 29 | 8***9 | Трубопровод переднего тормоза, HHP L4wd | |
| 29 | 8***2 | Трубка, Сталь ZN-Pl, передняя тормозная магистраль | |
| 30 | 8***5 | Комплект деталей рамы подвески сидения | |
| 31 | 9***4 | Болт шестигранный FLG M 8x25 8.8PL | |
| 32 | 8***7 | Кронштейн тормозного привода (красный) | |
| 33 | 8***2 | Болт шестигранный FLG USR M 6x20 PL | |
| 34 | 8***7 | Трос стояночного тормоза HHP -L4WD | |
| 35 | 8***1 | Фиксатор кабеля 12.8 | |
| 36 | 8***2 | Стыковая прокладка | |
| 37 | 8***3 | Кронштейн тяги стояночного тормоза | |
| 38 | 8***2 | Крепежный винт с плоскоконической головкой M4x16 | |
| 6 | 8***0 | Трубопровод заднего тормоза, ННР L4wd | |
| 6 | 8***6 | Трубка, Сталь ZN-Рl, задняя тормозная магистраль | |
| 7 | 9***4 | Суппорт тормоза | |
| 7b | 8***7 | Суппорт тормоза, HHP-L4wd | |
| 7а | 8***6 | Суппорт тормоза, HHP-L4wd | |
| 9 | 8***0 | Комплект трубок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
