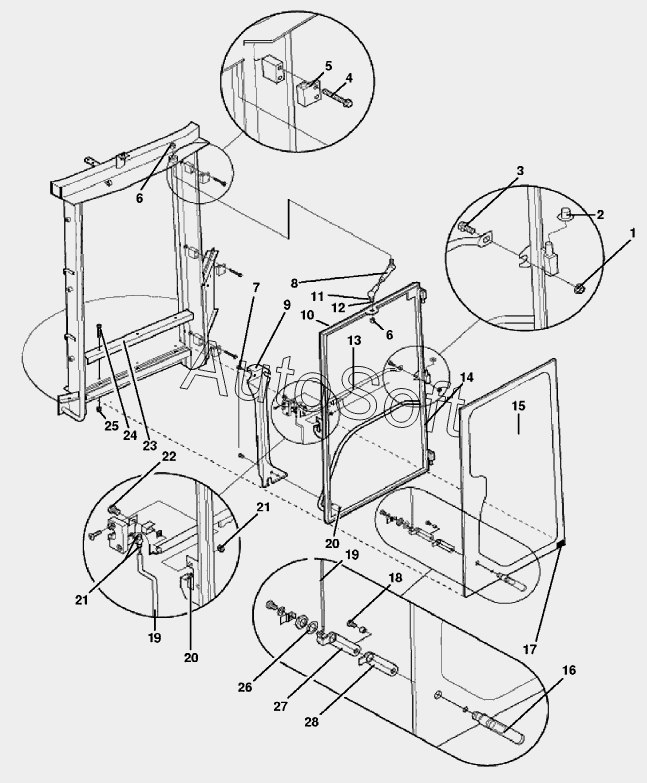

Каталог запасных частей к технике: Versatile серии HHT (2008). 8CAB02 Дверь кабины в сборе
14
28
27
26
25
24
23
22
21
21
20
20
19
19
18
17
16
15
1
13
12
11
10
10
10
9
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | Гайка шестигранная M10x1.50 Cl-8.0 | |
| 2 | V***5 | Втулка диам.внутр.0.32 наруж. 0.44 длина 0.44dm | |
| 3 | 8***6 | Болт шестигранный FLG HVY M10x1.5x20 | |
| 4 | 8***4 | Болт шестигранный FLG M 6x20 8.8PL | |
| 5 | 9***4 | Шарнир | |
| 6 | 8***9 | Контргайка с нейлоновой вставкой M8 CLASS10 P | |
| 7 | 9***8 | Винт PHIL HD M4.2x1.4BL | |
| 8 | 9***6 | Пружина дверная пневматическая | |
| 9 | 8***9 | Накладка замка двери | |
| 10 | 8***6 | Уплотнение двери по периметру | |
| 10 | 9***7 | Дверное уплотнение, L4WD | |
| 11 | 9***8 | Фиксатор | |
| 12 | 9***7 | Шаровой палец 13 диам.xM8 | |
| 13 | 8***2 | Ручка кабины двери | |
| 14 | 8***3 | Дверь кабины, HHP-L4wd | |
| 15 | 8***7 | Стекло двери кабины, HHP-L4wd | |
| 16 | 8***9 | Ручка двери кабины | |
| 17 | 8***2 | Уплотнительная прокладка стекла | |
| 18 | 8***5 | Болт M 6x1x25 Cl-8.8 | |
| 19 | 8***3 | Тяга | |
| 20 | 8***8 | Гайка J специального типа | |
| 21 | 9***7 | Гайка M8 Cl-8 Pl | |
| 22 | 3***2 | Болт M8x40 Pl | |
| 23 | 8***5 | Направляющая карданного вала | |
| 24 | 8***3 | Болт | |
| 25 | 8***2 | Контргайка 1/4dm-0.20 | |
| 26 | 9***9 | Шайба диам.внут.6.62, наруж.12.0, толщина 1.6мм, сталь | |
| 27 | 8***0 | Рычаг | |
| 28 | 8***1 | Уплотнение ручки двери |
