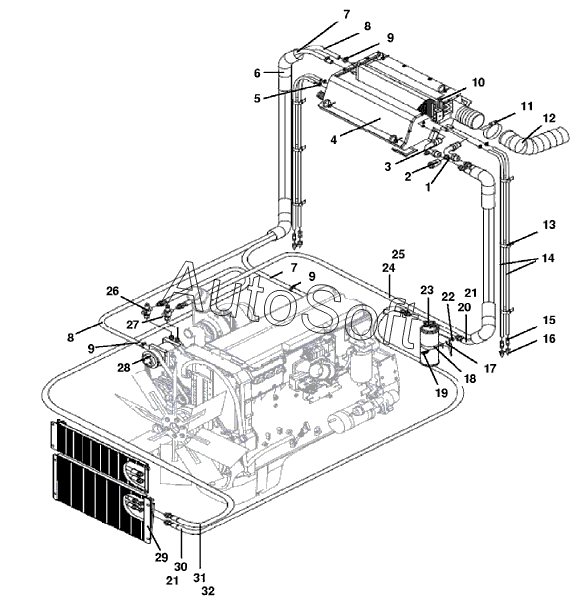

Каталог запасных частей к технике: Versatile серии HHT (2008). 8HAC02 Система подогрева и кондиционирования воздуха
17
32
31
30
29
28
27
26
25
24
23
22
21
21
20
19
18
1
16
15
14
13
12
11
10
9
9
9
8
8
7
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8***8 | Фитинг 3/8dm, медь | |
| 2 | 8***8 | Датчик давления в системе кондиционера | |
| 3 | 8***7 | Фитинг 5/8dm, медь | |
| 4 | 8***3 | Испаритель HHP-L4wd | |
| 5 | 5***8 | Хомут 5.5/15.8dm | |
| 6 | 9***0 | Защитный рукав, ширина 92мм, длина 700мм, нейлон | |
| 7 | V***7 | Трубка 5/8dmх3560мм | |
| 8 | V***0 | Трубка 5/8dmх4500мм | |
| 9 | V***3 | Хомут | |
| 10 | 8***3 | Термистор HHP-L4wd | |
| 11 | 2***7 | Хомут 4.5dm | |
| 12 | 8***7 | Рукав 4.0dmх1550мм | |
| 13 | 2***7 | Накладка соединительная, нейлоновая, регулируемая | |
| 14 | 8***V | Трубка нейлоновая диам.внутр.0.50dm длина 3050мм | |
| 15 | 8***1 | Фитинг 1/2dm, длина 2dm | |
| 16 | 8***6 | Клапан дренажный, Genesis | |
| 17 | 8***6 | Кронштейн ресивера | |
| 18 | 7***0 | Крепежная скоба | |
| 19 | 9***8 | Болт M8x20 Cl-8.8 | |
| 20 | 8***9 | Рукав 3750мм | |
| 21 | 9***0 | Кольцо уплотнительное 301IDx.070THK | |
| 22 | 8***8 | Гайка шестигранная USR M 8 PL | |
| 23 | 8***6 | Ресивер с фильтром осушителем | |
| 24 | 8***6 | Рукав 5/8dmх5100мм HHP-L4wd | |
| 25 | 8***5 | Уплотнительное кольцо, внут.диам.0.551dm | |
| 26 | 9***0 | Фитинг №8 | |
| 27 | 8***4 | Фитинг | |
| 28 | 8***1 | Компрессор системы кондиционирования | |
| 29 | 8***1 | Конденсатор кондиционера HHP-L4WD | |
| 30 | 8***3 | Трубка кондиционера 5/16x5200 J2064C | |
| 31 | 8***2 | Трубка кондиционера 13/32x4000 J2064C | |
| 32 | 9***8 | Уплотнительное кольцо зеленое 70-Duro ID-0.42in |
