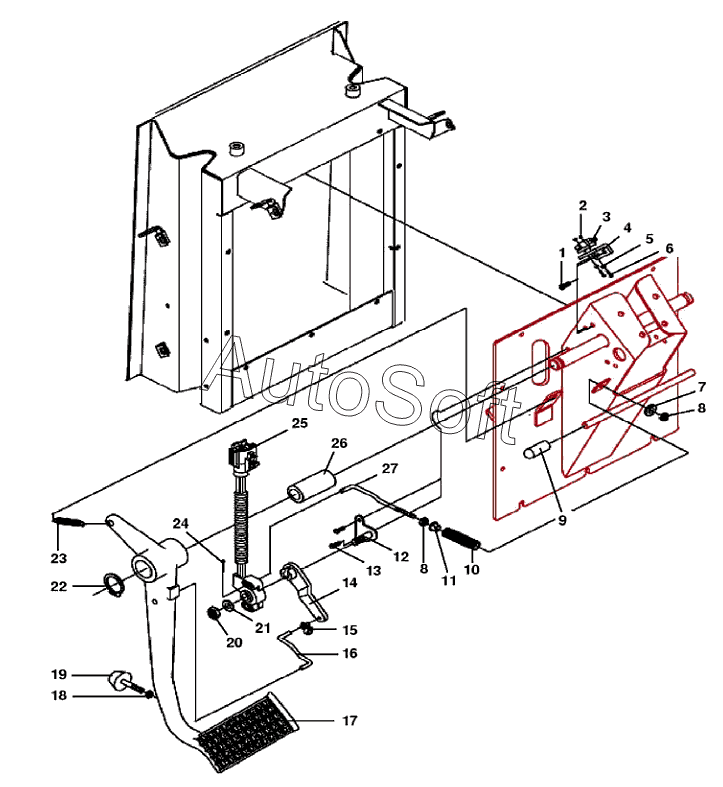

Каталог запасных частей к технике: Versatile серии HHT (2008). 5CLP01 Тяги муфты сцепления 12 скоростной АКПП
14
27
26
25
24
23
22
21
20
19
18
17
16
15
1
13
12
11
10
9
8
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Болт M6x16 Cl-8.8 Pl | |
| 2 | 8***8 | Контргайка с нейлоновой вставкой M4 | |
| 3 | 9***7 | Переключатель с сердечником | |
| 4 | 8***2 | Кронштейн переключателя | |
| 5 | V***5 | Шайба плоская диам.внут.4.30, наруж.9.0, толщина 0.80мм, Pltd сталь | |
| 6 | 8***2 | Крепежный винт с плоскоконической головкой M4x16 | |
| 7 | 9***6 | Шайба плоская диам.внут.5.48, наруж.10.0, толщина 1.0, Pl сталь | |
| 8 | 8***6 | Контргайка М5 | |
| 9 | 9***5 | Фиксатор педали сцепления/тормоза | |
| 10 | 9***4 | Пружина диам.наруж. 0.469dm длина 1.00dm | |
| 11 | 2***6 | Втулка диам.внутр.27 наруж. 35 длина 28мм | |
| 12 | 8***8 | Кронштейн потенциометра | |
| 13 | 1***1 | Болт M5x25 | |
| 14 | 8***3 | Рычаг потенциометра | |
| 15 | 8***4 | Фиксатор | |
| 16 | 8***0 | Тяга | |
| 17 | 8***0 | Педаль сцепления | |
| 18 | 8***4 | Гайка FLG USR 0.313NF | |
| 19 | 9***3 | Отбойник | |
| 20 | 9***3 | Контргайка с нейлоновой вставкой M8 класс 8 PL | |
| 21 | 8***5 | Шайба 8.62X16.00X1.60 PL | |
| 22 | 2***1 | Стопорное кольцо диам.1.00dm | |
| 23 | 8***7 | Пружина растяжения 31.7 внешн. диам., 125 длина | |
| 24 | 2***6 | Шплинт 0.06х0.50 | |
| 25 | 9***4 | Потенциометр | |
| 26 | 5***8 | Втулка бронзовая, диам.внутр.1.003 наруж. 1.128 длина 1.0dm | |
| 27 | 8***9 | Тяга пружины потенциометра |
